לוח אם אינטל Gigabyte B760M D3HP DDR5 VGA HDMI DP LGA1700

זיהוי ופלטפורמה

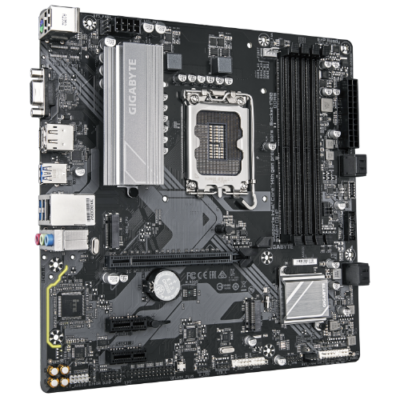

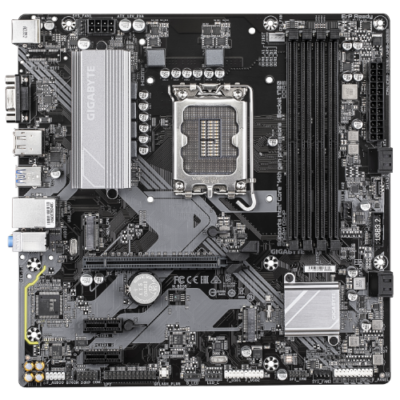

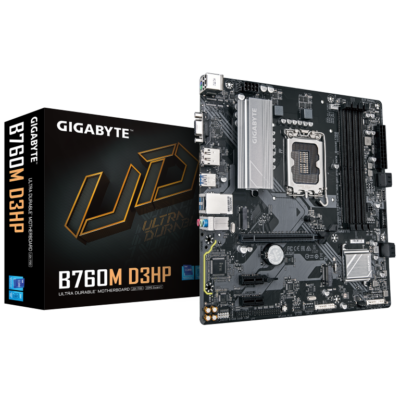

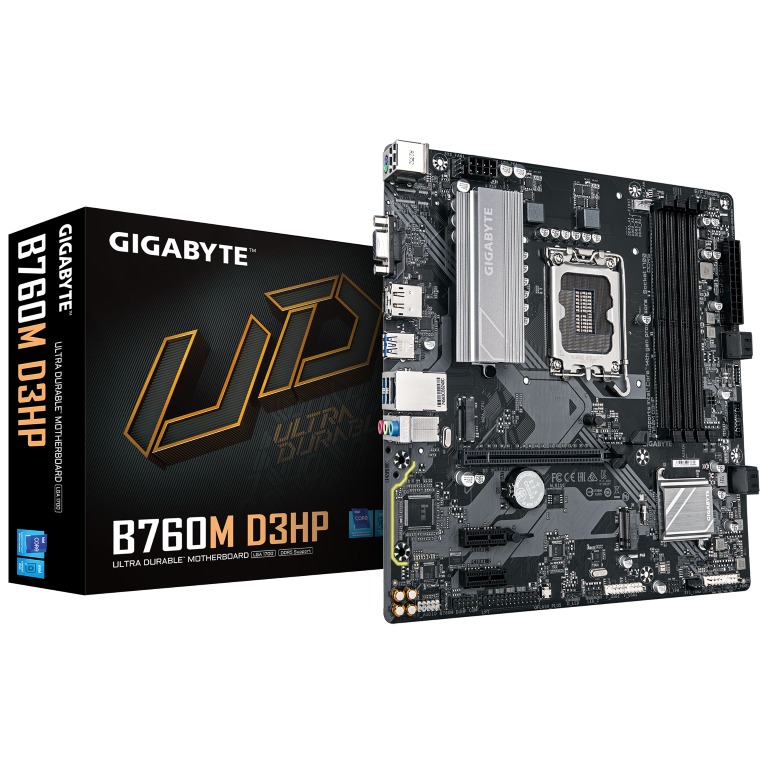

לוח אם אינטל Gigabyte B760M D3HP DDR5 VGA HDMI DP LGA1700 מזוהה כאן לפי מספר הדגם המדויק B760M D3HP. זהו לוח בתצורת Micro-ATX, המבוסס על ערכת השבבים B760 ועל תושבת LGA 1700. השילוב הזה קובע אילו מעבדים, זיכרונות, כוננים וכרטיסי הרחבה אפשר לשלב, ולכן התיאור מתייחס לדגם הזה בלבד ולא ללוח בעל שם דומה או revision אחר.

לוח אם הוא נקודת החיבור של כל רכיבי המחשב, ולכן החלטה נכונה דורשת הסתכלות משולבת ולא נתון בודד. מעבד, זיכרון, כוננים, כרטיס מסך, ספק כוח ומארז חייבים להתאים גם חשמלית וגם פיזית. תכנון מוקדם של מספר הכוננים, חריצי ההרחבה והחיבורים החיצוניים מונע צורך במתאמים או בהחלפת רכיבים לאחר ההרכבה.

התאמת מעבד אינה נקבעת רק לפי צורת התושבת. יש לבדוק ברשימת התמיכה של היצרן את דגם המעבד ואת גרסת ה־BIOS הנדרשת, במיוחד כאשר משלבים מעבד שהושק לאחר הלוח. ערכת השבבים מגדירה חלק ממערך החיבורים, אך מספר הנתיבים והמהירויות בפועל תלויים גם במעבד ובאופן שבו היצרן חילק אותם בדגם המדויק.

המפרט המאומת של B760M D3HP

• דגם/MPN: B760M D3HP
• תושבת: LGA 1700
• ערכת שבבים: B760
• גודל לוח: Micro-ATX
• סוג זיכרון: DDR5
• חריצי זיכרון: 4
• חיבורי M.2: 2
• חיבורי SATA: 4
• PCIe: חריצי PCIE X16 X8 X4: 1X16 PCIE 4.0 + 2X1 PCIE 3.0; ממשק כרטיס מסך: PCI Express 4.0 X16; NVMe PCIe 4.0 & 3.0 M.2 Connector: 2
• רשת קווית: כרטיס רשת קווי: Intel GbE
• אלחוט: אין Wi-Fi או Bluetooth מובנים לפי מפרט הדגם

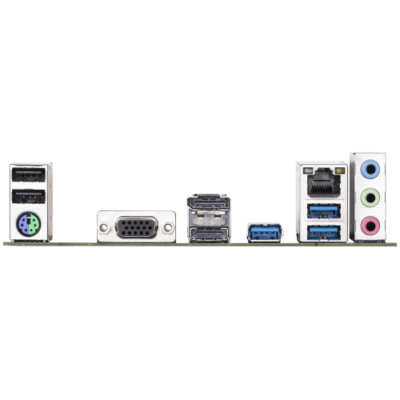

• יציאות תצוגה: USB Type-C® port, supporting USB 3.2 Gen 2 and DisplayPort: 1; VGA: 1; חיבור HDMI: 1; חיבור Display port: 1
• USB: USB Type-C® port, supporting USB 3.2 Gen 2 and DisplayPort: 1; TYPE-C Header: Front USB 3.2 Gen 1 Type-C

זיכרון והתאמת מודולים

בלוח B760M D3HP מותקנים 4 חריצים לזיכרון DDR5. אין לערבב בין DDR4 ל־DDR5: המפתח החשמלי והפיזי שונה והם אינם ניתנים להחלפה. לקבלת יציבות מומלץ לבחור ערכה תואמת אחת, להתקין אותה בחריצים המומלצים במדריך ולבדוק את רשימת ה־QVL כאשר נדרשים נפח גדול או תדר גבוה.

אחסון וחריצי הרחבה

מפרט האחסון כולל 2 חיבורי M.2 ו־4 חיבורי SATA. M.2 מתאר את המבנה הפיזי, ולכן יש לוודא גם את פרוטוקול הכונן ואת דור ה־PCIe הנתמך בכל שקע. כונני SATA מתאימים לכונני 2.5 אינץ׳ ולכוננים קשיחים תואמים, ואילו NVMe משתמש בנתיבי PCIe. לפני התקנת כמה כוננים בודקים אם חיבור אחד מבטל חיבור אחר.

כרטיס מסך מתקינים בחריץ הראשי שהיצרן ייעד לכך. כרטיסי רשת, לכידה, קול או אחסון נוספים צריכים להתאים לאורך החריץ ולמספר הנתיבים הזמין. במארז צפוף יש להביא בחשבון את עובי כרטיס המסך, מפני שהוא עלול לכסות חריץ סמוך או להקשות על גישה למחברי הלוח.

רשת וקישוריות אלחוטית

מפרט הרשת הקווית והאלחוטית מופיע ברשימה לעיל. חיבור קווי מהיר דורש שגם הנתב, המתג והכבל יתמכו באותה מהירות; אחרת הקישור יעבוד לפי הרכיב האיטי ביותר. בדגם עם Wi-Fi יש לחבר את האנטנות לפני שימוש ולמקם אותן מחוץ למארז המתכתי לקבלת קליטה טובה.

תצוגה ו־USB

יציאות התצוגה המפורטות לעיל פעילות רק כאשר המעבד והפלטפורמה מספקים גרפיקה מובנית תואמת; התקנת מעבד ללא יחידה גרפית אינה הופכת את יציאת הלוח לפעילה. במחשב עם כרטיס מסך נפרד מחברים בדרך כלל את המסך לכרטיס עצמו, אלא אם קיימת סיבה מוגדרת להשתמש בגרפיקה המשולבת.

במערך ה־USB יש להבדיל בין שקעים בלוח האחורי לבין headers פנימיים שמפעילים את חזית המארז. צורת Type-C אינה קובעת לבדה את המהירות או תמיכת הווידאו והטעינה. אם נדרש חיבור מסוים בחזית, מוודאים שגם למארז יש כבל מתאים וגם ללוח יש header פנימי בתקן הנכון.

התאמה למארז והרכבה

גודל הלוח הוא Micro-ATX. המארז צריך לתמוך בגודל הזה, במיקום הברגים ובמספר חריצי ההרחבה הנדרש. לפני חיבור חשמל מתקינים את כל מרווחי המתכת במקומות הנכונים בלבד, בודקים שמגן החיבורים אינו חוסם שקעים ומחברים את מחברי ה־CPU וה־ATX בלי להפעיל כוח. לוחות בעלי מחברים אחוריים דורשים מארז שתוכנן לכך.

לאחר ההרכבה בודקים ב־BIOS שהמעבד, הזיכרון והכוננים מזוהים, שמאווררי הקירור פועלים ושאין טמפרטורה חריגה. עדכון BIOS מבצעים רק בקובץ המתאים בדיוק לדגם ול־revision, עם חשמל יציב ולפי הוראות היצרן. אחר כך מתקינים מנהלי chipset, רשת, שמע ואלחוט מאתר היצרן.

שאלות ותשובות על B760M D3HP

מהו הדגם המדויק?

הדגם או ה־MPN המדויק הוא B760M D3HP.

לאיזו תושבת מעבד הלוח מתאים?

הלוח מבוסס על תושבת LGA 1700; יש לבדוק גם את דגם המעבד וגרסת ה־BIOS ברשימת התמיכה.

מהי ערכת השבבים?

ערכת השבבים בדגם היא B760.

איזה סוג זיכרון נדרש?

נדרש זיכרון DDR5, והלוח כולל 4 חריצי זיכרון.

מהו גודל לוח האם?

גודל הלוח הוא Micro-ATX, ולכן המארז צריך לתמוך בתצורה זו.

כמה חיבורי M.2 ו־SATA קיימים?

בדגם קיימים 2 חיבורי M.2 ו־4 חיבורי SATA.

האם יש רשת אלחוטית מובנית?

אין Wi-Fi או Bluetooth מובנים לפי מפרט הדגם.

אילו יציאות תצוגה קיימות?

USB Type-C® port, supporting USB 3.2 Gen 2 and DisplayPort: 1; VGA: 1; חיבור HDMI: 1; חיבור Display port: 1. הפעילות תלויה במעבד עם גרפיקה מובנית תואמת.

מה חשוב לבדוק לגבי USB?

בדגם קיימים חיבורי USB אחוריים ופנימיים כמפורט במפרט; יש להתאים בין סוג השקע, המהירות וה־header של המארז.

מה בודקים לפני הפעלה ראשונה?

בודקים התאמת מעבד, זיכרון ומארז, מחברי חשמל, זיהוי כוננים וגרסת BIOS המתאימה לדגם המדויק.
