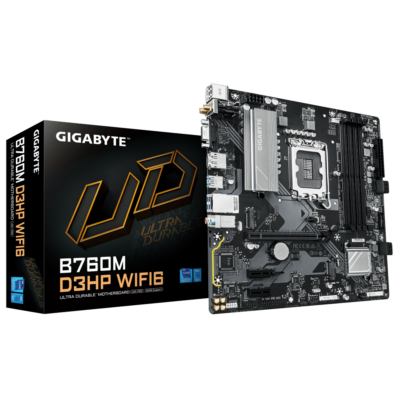

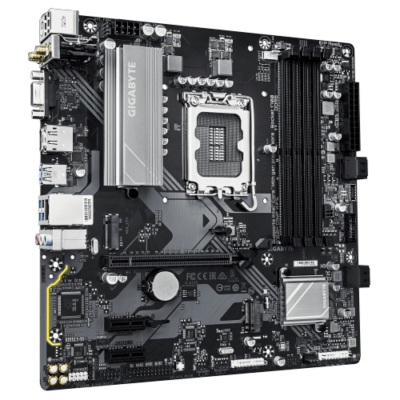

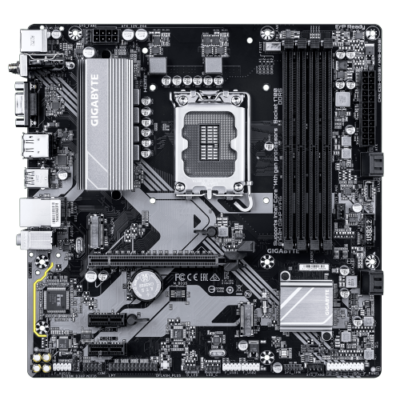

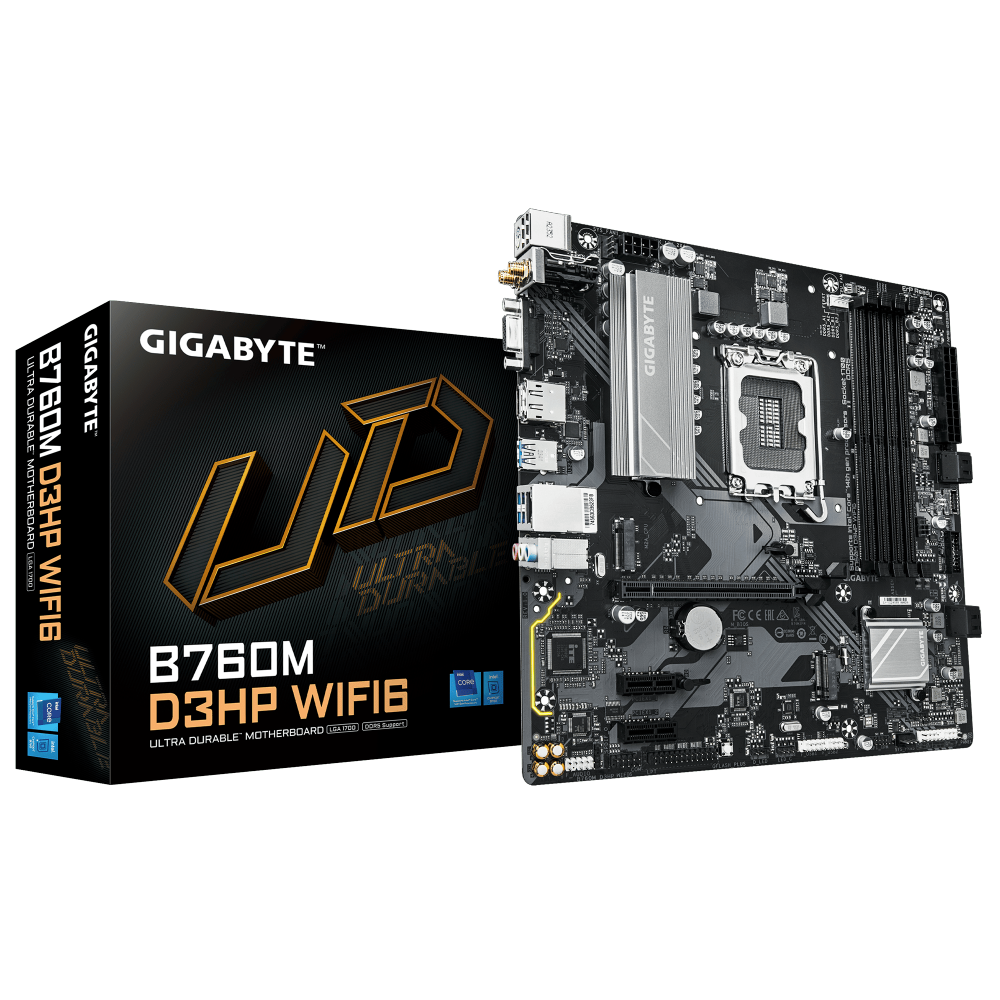

לוח אם אינטל Gigabyte B760M D3HP WiFi6 mATX DP HDMI VGA LGA1700

זיהוי ופלטפורמה

B760M D3HP WIFI6 הוא המזהה המדויק של לוח אם אינטל Gigabyte B760M D3HP WiFi6 mATX DP HDMI VGA LGA1700. מדובר בלוח אם Micro-ATX לפלטפורמת LGA 1700, עם ערכת שבבים B760. לפני רכישה כדאי להשוות את הקוד המלא שעל האריזה, מפני שסימון כמו Wi-Fi, AX, ICE, V2 או revision מסוים עשוי לשנות בפועל את הקישוריות ואת סידור הרכיבים.

לוח אם הוא נקודת החיבור של כל רכיבי המחשב, ולכן החלטה נכונה דורשת הסתכלות משולבת ולא נתון בודד. מעבד, זיכרון, כוננים, כרטיס מסך, ספק כוח ומארז חייבים להתאים גם חשמלית וגם פיזית. תכנון מוקדם של מספר הכוננים, חריצי ההרחבה והחיבורים החיצוניים מונע צורך במתאמים או בהחלפת רכיבים לאחר ההרכבה.

התאמת מעבד אינה נקבעת רק לפי צורת התושבת. יש לבדוק ברשימת התמיכה של היצרן את דגם המעבד ואת גרסת ה־BIOS הנדרשת, במיוחד כאשר משלבים מעבד שהושק לאחר הלוח. ערכת השבבים מגדירה חלק ממערך החיבורים, אך מספר הנתיבים והמהירויות בפועל תלויים גם במעבד ובאופן שבו היצרן חילק אותם בדגם המדויק.

המפרט המאומת של B760M D3HP WIFI6

• דגם/MPN: B760M D3HP WIFI6
• תושבת: LGA 1700
• ערכת שבבים: B760
• גודל לוח: Micro-ATX
• סוג זיכרון: DDR5
• חריצי זיכרון: 4
• חיבורי M.2: 2
• חיבורי SATA: 4
• PCIe: חריצי PCIEX1: 2; חריצי PCIE X16 X8 X4: PCIE 4.0 X16; ממשק כרטיס מסך: PCI Express 4.0 X16; NVMe PCIe 4.0 & 3.0 M.2 Connector: 2
• רשת קווית: כרטיס רשת קווי: Realtek GbE
• אלחוט: WIFI: Realtek® Wi-Fi 6 RTL8851BE; BlueTooth: BT 5.3

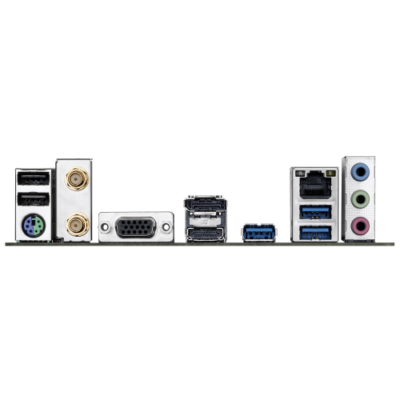

• יציאות תצוגה: חיבורי תצוגה: 1X Display Port; VGA: 1; חיבור HDMI: 1; חיבור Display port: 1
• USB: USB 2.0 HEADER: 2; USB 3 Header: 1; USB 3.2 Gen 1 Type-A: 3; TYPE-C Header: Front USB 3.2 Gen 1 Type-C

זיכרון והתאמת מודולים

בלוח B760M D3HP WIFI6 מותקנים 4 חריצים לזיכרון DDR5. אין לערבב בין DDR4 ל־DDR5: המפתח החשמלי והפיזי שונה והם אינם ניתנים להחלפה. לקבלת יציבות מומלץ לבחור ערכה תואמת אחת, להתקין אותה בחריצים המומלצים במדריך ולבדוק את רשימת ה־QVL כאשר נדרשים נפח גדול או תדר גבוה.

אחסון וחריצי הרחבה

מפרט האחסון כולל 2 חיבורי M.2 ו־4 חיבורי SATA. M.2 מתאר את המבנה הפיזי, ולכן יש לוודא גם את פרוטוקול הכונן ואת דור ה־PCIe הנתמך בכל שקע. כונני SATA מתאימים לכונני 2.5 אינץ׳ ולכוננים קשיחים תואמים, ואילו NVMe משתמש בנתיבי PCIe. לפני התקנת כמה כוננים בודקים אם חיבור אחד מבטל חיבור אחר.

כרטיס מסך מתקינים בחריץ הראשי שהיצרן ייעד לכך. כרטיסי רשת, לכידה, קול או אחסון נוספים צריכים להתאים לאורך החריץ ולמספר הנתיבים הזמין. במארז צפוף יש להביא בחשבון את עובי כרטיס המסך, מפני שהוא עלול לכסות חריץ סמוך או להקשות על גישה למחברי הלוח.

רשת וקישוריות אלחוטית

מפרט הרשת הקווית והאלחוטית מופיע ברשימה לעיל. חיבור קווי מהיר דורש שגם הנתב, המתג והכבל יתמכו באותה מהירות; אחרת הקישור יעבוד לפי הרכיב האיטי ביותר. בדגם עם Wi-Fi יש לחבר את האנטנות לפני שימוש ולמקם אותן מחוץ למארז המתכתי לקבלת קליטה טובה.

תצוגה ו־USB

יציאות התצוגה המפורטות לעיל פעילות רק כאשר המעבד והפלטפורמה מספקים גרפיקה מובנית תואמת; התקנת מעבד ללא יחידה גרפית אינה הופכת את יציאת הלוח לפעילה. במחשב עם כרטיס מסך נפרד מחברים בדרך כלל את המסך לכרטיס עצמו, אלא אם קיימת סיבה מוגדרת להשתמש בגרפיקה המשולבת.

במערך ה־USB יש להבדיל בין שקעים בלוח האחורי לבין headers פנימיים שמפעילים את חזית המארז. צורת Type-C אינה קובעת לבדה את המהירות או תמיכת הווידאו והטעינה. אם נדרש חיבור מסוים בחזית, מוודאים שגם למארז יש כבל מתאים וגם ללוח יש header פנימי בתקן הנכון.

התאמה למארז והרכבה

גודל הלוח הוא Micro-ATX. המארז צריך לתמוך בגודל הזה, במיקום הברגים ובמספר חריצי ההרחבה הנדרש. לפני חיבור חשמל מתקינים את כל מרווחי המתכת במקומות הנכונים בלבד, בודקים שמגן החיבורים אינו חוסם שקעים ומחברים את מחברי ה־CPU וה־ATX בלי להפעיל כוח. לוחות בעלי מחברים אחוריים דורשים מארז שתוכנן לכך.

לאחר ההרכבה בודקים ב־BIOS שהמעבד, הזיכרון והכוננים מזוהים, שמאווררי הקירור פועלים ושאין טמפרטורה חריגה. עדכון BIOS מבצעים רק בקובץ המתאים בדיוק לדגם ול־revision, עם חשמל יציב ולפי הוראות היצרן. אחר כך מתקינים מנהלי chipset, רשת, שמע ואלחוט מאתר היצרן.

שאלות ותשובות על B760M D3HP WIFI6

מהו הדגם המדויק?

הדגם או ה־MPN המדויק הוא B760M D3HP WIFI6.

לאיזו תושבת מעבד הלוח מתאים?

הלוח מבוסס על תושבת LGA 1700; יש לבדוק גם את דגם המעבד וגרסת ה־BIOS ברשימת התמיכה.

מהי ערכת השבבים?

ערכת השבבים בדגם היא B760.

איזה סוג זיכרון נדרש?

נדרש זיכרון DDR5, והלוח כולל 4 חריצי זיכרון.

מהו גודל לוח האם?

גודל הלוח הוא Micro-ATX, ולכן המארז צריך לתמוך בתצורה זו.

כמה חיבורי M.2 ו־SATA קיימים?

בדגם קיימים 2 חיבורי M.2 ו־4 חיבורי SATA.

האם יש רשת אלחוטית מובנית?

WIFI: Realtek® Wi-Fi 6 RTL8851BE; BlueTooth: BT 5.3.

אילו יציאות תצוגה קיימות?

חיבורי תצוגה: 1X Display Port; VGA: 1; חיבור HDMI: 1; חיבור Display port: 1. הפעילות תלויה במעבד עם גרפיקה מובנית תואמת.

מה חשוב לבדוק לגבי USB?

בדגם קיימים חיבורי USB אחוריים ופנימיים כמפורט במפרט; יש להתאים בין סוג השקע, המהירות וה־header של המארז.

מה בודקים לפני הפעלה ראשונה?

בודקים התאמת מעבד, זיכרון ומארז, מחברי חשמל, זיהוי כוננים וגרסת BIOS המתאימה לדגם המדויק.
