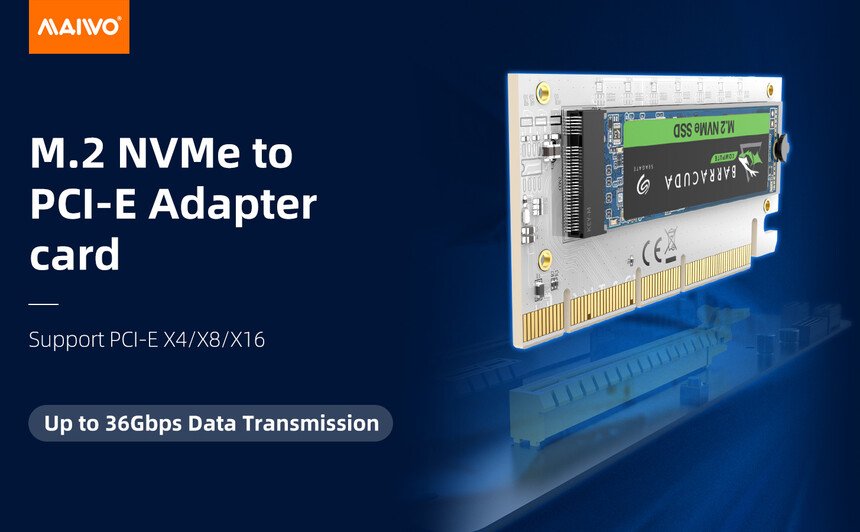

כרטיס מתאם MAIWO KT058A לכונן M.2 NVMe ל-PCIe 3.0

הוספת כונן M.2 NVMe למחשב שולחני

MAIWO KT058A הוא כרטיס מתאם המאפשר לחבר כונן M.2 NVMe יחיד ישירות לחריץ PCI Express במחשב שולחני. הוא מתאים למצבים שבהם אין בלוח האם מחבר M.2 פנוי, או כאשר רוצים להוסיף כונן NVMe נוסף בלי להשתמש במארז USB חיצוני. הכונן מותקן על גבי הכרטיס, והמתאם מחבר את נתיבי ה-PCIe שלו לחריץ שבלוח האם.

הכרטיס אינו ממיר SATA ל-PCIe ואינו פועל כבקר אחסון עצמאי. הוא מעביר את חיבור ה-PCIe של כונן ה-NVMe אל המחשב, ולכן נדרש כונן M.2 המבוסס על NVMe ו-PCIe. כונני M.2 SATA או AHCI אינם נתמכים, גם אם הם בעלי אותו רוחב ואורך ונכנסים פיזית למחבר. לפני ההתקנה חשוב לבדוק את מפרט הכונן ולא להסתמך רק על צורתו.

תאימות לחריצי PCIe ולמידות הכונן

ממשק המתאם הוא PCIe 3.0 x4. ניתן להתקין את MAIWO KT058A בחריץ PCIe x4, x8 או x16, מכיוון שחריצים ארוכים יותר יכולים לקבל כרטיס בעל מחבר קצר יותר. כדי לנצל את מלוא רוחב הפס של המתאם, החריץ הנבחר צריך להעמיד לרשותו ארבעה נתיבי PCIe פעילים. חריץ שנראה כמו x16 עשוי לפעול בפועל עם פחות נתיבים, בהתאם לתכנון לוח האם.

הכרטיס כולל נקודות עיגון לכונני M.2 במידות 2230, 2242, 2260 ו-2280. בכל המידות האלה רוחב הכונן הוא 22 מ״מ, ואילו האורך הוא 30, 42, 60 או 80 מ״מ בהתאמה. בעת ההתקנה יש לבחור את נקודת העיגון התואמת לאורך הכונן, להכניס אותו למחבר בזווית המתאימה ולהדק אותו בלי לכופף את המעגל המודפס.

רוחב פס וביצועים

חיבור PCIe 3.0 x4 מספק רוחב פס תאורטי של עד 32Gbps. נתון זה מתאר את קיבולת הממשק ואינו מבטיח שכונן מסוים יגיע למהירות הזאת. הביצועים בפועל תלויים בדגם ה-SSD, בבקר ובזיכרון של הכונן, במספר הנתיבים הפעילים בחריץ, במגבלות לוח האם, בטמפרטורה, בעומס המערכת ובסוג פעולת הקריאה או הכתיבה.

אם הכרטיס מותקן בחריץ המספק פחות מארבעה נתיבים, או בחריץ שחולק נתיבים עם רכיב אחר, קצב ההעברה עשוי להיות נמוך יותר. גם כונן שתוכנן לתקן PCIe חדש יותר יוגבל במסגרת המתאם לחיבור PCIe 3.0 x4. ה-KT058A מיועד לכונן M.2 NVMe יחיד ואינו מפצל את החריץ בין כמה כוננים.

מבנה הכרטיס וחיווי פעילות

המתאם בנוי על מעגל מודפס לבן מחומר סיבי זכוכית. מידות הכרטיס המדווחות הן כ-99×45×2 מ״מ, לפני שמביאים בחשבון את גובה כונן ה-M.2 ורכיבי העיגון. יש לוודא שקיים במארז מקום פנוי לכרטיס ולכונן, ושהגישה לחריץ אינה נחסמת בידי כרטיס מסך, כרטיס הרחבה אחר או חלק ממבנה המארז.

נורית LED מובנית מספקת חיווי לפעילות הכונן, לרבות פעולות קריאה וכתיבה. החיווי מאפשר לראות שהכונן פעיל דרך המתאם, אך הוא אינו מציג מהירות, טמפרטורה או מצב תקינות. ה-KT058A אינו כולל מערכת קירור אקטיבית; לכן זרימת האוויר במארז ומאפייני הקירור של כונן ה-NVMe ממשיכים להשפיע על הטמפרטורה בעבודה ממושכת.

התקנה, זיהוי ואתחול

לפני ההתקנה יש לכבות את המחשב, לנתק את כבל החשמל ולפרוק חשמל סטטי. לאחר קיבוע כונן ה-M.2 בנקודת העיגון המתאימה, מכניסים את הכרטיס לחריץ PCIe x4, x8 או x16 ומקבעים אותו במארז. לאחר הפעלת המחשב הכונן אמור להיות מזוהה ככונן NVMe, בכפוף לתמיכת החומרה ומערכת ההפעלה.

המתאם תואם ל-Windows, ל-macOS ול-Linux, ובמפרט מופיעות במפורש גם Windows 7, Windows 8 ו-Windows 10. כונן חדש שאינו מאותחל עשוי להיות מזוהה במערכת אך לא להופיע מיד בסייר הקבצים. במקרה כזה יש לפתוח את כלי ניהול הדיסקים, לאתחל את הכונן, ליצור מחיצה ולפרמט אותה בהתאם לצורך ולמערכת ההפעלה.

שימוש בכונן המותקן על הכרטיס ככונן אתחול תלוי בלוח האם וב-BIOS או UEFI. נדרשת תמיכה באתחול מכונן NVMe המחובר דרך חריץ PCIe. המתאם עצמו אינו מוסיף תמיכת אתחול ללוח אם שאינו מספק אותה. לפני העברת מערכת הפעלה לכונן מומלץ לבדוק את מסמכי לוח האם ואת סדר התקני האתחול בקושחה.

שאלות ותשובות על כרטיס מתאם MAIWO KT058A לכונן M.2 NVMe ל-PCIe 3.0

מהו מספר הדגם והמק״ט המדויק?

מספר הדגם ומק״ט היצרן הוא MAIWO KT058A. זהו כרטיס PCIe 3.0 x4 המיועד להתקנת כונן M.2 NVMe יחיד במחשב שולחני.

איזה סוג כונן מתאים ל-MAIWO KT058A?

ל-KT058A מתאים כונן SSD בתצורת M.2 המשתמש ב-NVMe ובממשק PCIe. כונן 2.5 אינץ׳, כונן SATA רגיל או כונן M.2 SATA אינם מתאימים לכרטיס.

אילו מידות M.2 נתמכות?

הכרטיס תומך במידות 2230, 2242, 2260 ו-2280. כל הכוננים המתאימים הם ברוחב 22 מ״מ ובאורך של 30, 42, 60 או 80 מ״מ.

באילו חריצי PCIe ניתן להתקין את הכרטיס?

ניתן להתקין את MAIWO KT058A בחריץ PCIe x4, x8 או x16. לקבלת מלוא רוחב הפס שלו, החריץ צריך לספק ארבעה נתיבי PCIe פעילים.

מהו תקן החיבור של המתאם?

המתאם משתמש בממשק PCIe 3.0 x4. גם אם מותקן עליו כונן בתקן PCIe חדש יותר, החיבור דרך הכרטיס נשאר מוגבל לתקן ולרוחב הפס של PCIe 3.0 x4.

מהו רוחב הפס המרבי של KT058A?

רוחב הפס התאורטי המרבי הוא עד 32Gbps. זהו נתון הממשק; המהירות המעשית נקבעת לפי הכונן, מספר הנתיבים הפעילים, לוח האם, הטמפרטורה ועומס העבודה.

האם אפשר להתקין בכרטיס כונן M.2 SATA?

לא. MAIWO KT058A אינו תומך בכונני M.2 SATA או AHCI. יש להשתמש בכונן M.2 NVMe המבוסס על PCIe, גם כאשר כונן SATA מתאים למידות העיגון.

מה מציגה נורית ה-LED בכרטיס?

נורית ה-LED מספקת חיווי חזותי לפעילות כונן ה-NVMe, לרבות קריאה וכתיבה. היא אינה מציגה את טמפרטורת הכונן, מהירותו או נתוני התקינות שלו.

אילו מערכות הפעלה נתמכות?

הכרטיס תואם ל-Windows, ל-macOS ול-Linux. ברשימת התאימות מופיעות במפורש Windows 7, Windows 8 ו-Windows 10, בכפוף לתמיכת המערכת בכונן NVMe.

האם אפשר לאתחל את המחשב מהכונן שבמתאם?

כן, אך רק אם לוח האם וה-BIOS או UEFI תומכים באתחול NVMe דרך חריץ PCIe. ה-KT058A מעביר את חיבור הכונן ואינו מוסיף בעצמו תמיכת אתחול למערכת שאינה כוללת אותה.
