LUGGAR HP-TOOL-CAT7 – כלי ראצ׳ט ללחיצת מחברי RJ45 לכבלי CAT6A/CAT7

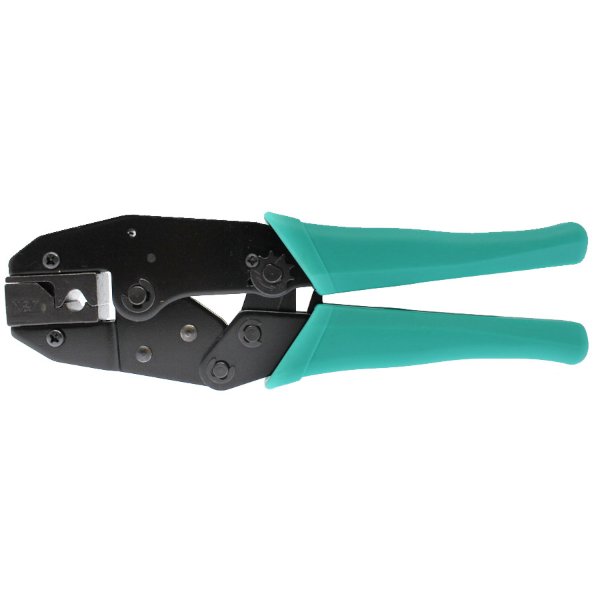

LUGGAR HP-TOOL-CAT7 – כלי ראצ׳ט ללחיצת מחברי RJ45 לכבלי CAT6A/CAT7 הוא כלי ידני המיועד ללחיצת תקעים מודולריים מסוג RJ45 בתצורת 8P8C. לפי פרטי היצרן, ייעודו כולל תקעי RJ45 מסוככים ליישומי CAT6A ו־CAT7, וכן עבודה עם כבלי רשת בקוטר גדול מסוג UTP או STP, בעלי מוליכים קשיחים או גמישים. זהו כלי להכנת חיבור בקצה כבל רשת, ולא כבל, מתג או מכשיר לבדיקת חיבורים. לפני בחירתו לעבודה מסוימת, יש לבדוק התאמה בין מבנה התקע, קוטר הכבל ותבנית הלחיצה של הכלי.

מה עושה כלי הלחיצה למחברי RJ45

בלחיצת תקע RJ45, הפעולה המכאנית מקבעת את התקע על קצה הכבל בהתאם למבנה התקע. מנגנון הראצ׳ט הוא חלק מכלי הלחיצה הידני, אך אין להסיק מעצם קיומו שכל תקע הנושא את הכינוי RJ45 מתאים לכלי. תקעים עשויים להיבדל במבנה, בהתאמה לקוטר הכבל ובדרישות ההרכבה שלהם. משום כך, בחירת הכלי היא רק חלק מבחירת רכיבי החיבור: נדרש גם תקע שתוכנן לכבל שבו משתמשים ושתצורתו מתאימה לתבנית הלחיצה.

הכלי מיועד לביצוע פעולת הלחיצה, ולא לקביעה אם החיבור שהושלם תקין מבחינה חשמלית. לאחר הרכבת תקע אפשר לבדוק את התוצאה באמצעי בדיקה מתאים לעבודה, אך אין לראות בכלי זה בודק רציפות או בודק ביצועי רשת. ההבחנה חשובה במיוחד בעת הכנת כמה קצות כבל: מראהו של תקע לאחר לחיצה אינו מחליף בדיקה של סדר המוליכים, שלמות החיבור והתאמתו לדרישות ההתקנה.

התאמת תקעי CAT6A ו־CAT7 לתבנית הלחיצה

לפי הגדרת היצרן, הייעוד הספציפי כולל תקעי RJ45 מודולריים מסוככים עבור CAT6A ו־CAT7. בעת רכישת תקעים, אין להסתפק בסימון הקטגוריה המופיע על האריזה. יש לבדוק את מבנה התקע ואת דרישות הלחיצה שלו מול תבנית הכלי, ולוודא שהוא מתאים גם לכבל המיועד. אין בפרטי המוצר התחייבות שכל עיצוב של תקע RJ45, לרבות כל תקע המסומן CAT6A או CAT7, ייכנס לכלי או יילחץ בו כראוי.

כדאי להפריד בין שלוש שאלות התאמה: האם הכלי מתאים לתקע, האם התקע מתאים לקוטר ולמבנה הכבל, והאם צירוף התקע והכבל מתאים למטרת ההתקנה. תשובה חיובית לשאלה אחת אינה פותרת אוטומטית את האחרות. אם קיימים נתונים טכניים לתקע שנבחר, הם נקודת הייחוס לזיהוי סוג הכבל וקוטרו המותרים לשימוש בו. כאשר אין מידע מספק על מבנה התקע או על דרישות הלחיצה שלו, לא נכון להניח התאמה על סמך הכיתוב RJ45 בלבד.

בחירת כבל UTP או STP ומבנה המוליכים

היצרן מציין שימוש עם כבלי רשת בקוטר גדול מסוג UTP או STP, ועם מוליכים קשיחים או גמישים. זהו תיאור של סוגי הכבלים הרלוונטיים לכלי, ולא אישור אוטומטי לכל שילוב אפשרי של כבל ותקע. בעת בחירת רכיבי ההתקנה, יש לוודא שהתקע עצמו מיועד למבנה המוליכים שבכבל: תקע שנבחר למוליכים מסוג אחד אינו בהכרח הבחירה הנכונה למוליכים מסוג אחר. יש לבדוק גם שקוטר מעטפת הכבל מתאים לטווח שקבע יצרן התקע.

בכבל בעל קוטר גדול, התאמת הקוטר חשובה הן להכנסת הכבל לתקע והן לאופן שבו התקע מחזיק את קצה הכבל לאחר ההרכבה. אם הכבל אינו מתאים לתקע, לחיצה באמצעות כלי מתאים לא תתקן את אי־ההתאמה בין הרכיבים. לכן מומלץ להתחיל בזיהוי הכבל הקיים או המתוכנן, להמשיך בבחירת תקע המתאים לו, ורק אז לאמת שמבנה התקע מתאים לתבנית הלחיצה של כלי הראצ׳ט.

סיכוך ומגע הארקה במחבר המסוכך

כאשר עובדים עם כבל STP ועם תקע RJ45 מסוכך, יש להתייחס להוראות ההרכבה של התקע בכל הנוגע לסיכוך ולמגעי ההארקה שלו. עצם השימוש בכלי לחיצה אינו מבטיח רציפות של הסיכוך או חיבור הארקה תקין. התוצאה תלויה גם בהתאמת רכיבי החיבור, בהכנת הכבל ובהרכבת התקע בהתאם להנחיותיו. בכבל UTP שאינו מסוכך, שיקולי הסיכוך שונים; גם שם נדרשת התאמה מכאנית וחשמלית של התקע לכבל.

מי שבוחר מחבר מסוכך צריך לבדוק מראש כיצד התקע שנבחר מיועד ליצור מגע עם רכיבי הסיכוך של הכבל, ולא להסתמך רק על תיאור הכלי. הכלי מבצע לחיצה ידנית של התקע; הוא אינו מחליף את הוראות יצרן התקע לגבי סידור המוליכים, טיפול בסיכוך או בדיקת החיבור המוגמר. הבחנה זו מסייעת לבחור רכיבים מתאימים לפני תחילת העבודה, במקום לגלות חוסר התאמה רק לאחר לחיצת התקע.

סדר עבודה לבחירת רכיבים וללחיצה

תהליך עבודה מסודר מתחיל בזיהוי סוג הכבל, מבנה המוליכים וקוטרו. לאחר מכן בוחרים תקע RJ45 8P8C המתאים לכבל ובודקים אם מבנהו מיועד ללחיצה בתבנית הכלי. את הכנת קצה הכבל, מיקום המוליכים והטיפול בסיכוך, אם קיים, יש לבצע לפי הוראות התקע הנבחר. לאחר מיקום התקע בכלי מבצעים את פעולת הלחיצה הידנית. רצף זה מתאר את תפקיד הכלי בתהליך, ואינו קובע שיטת הרכבה אחידה לכל דגמי התקעים.

אין במידע המאומת על מוצר זה אישור לכך שהוא כולל חותך כבלים, קולפן בידוד או בודק רציפות מובנה. לכן, כשמתכננים את העבודה, אין להניח שהוא מחליף כלי הכנה או ציוד בדיקה שעשויים להידרש לשיטת ההרכבה שנבחרה. לאחר הלחיצה יש לבחון את ההרכבה ולבדוק את החיבור בדרך המתאימה לצורכי העבודה. בדיקה נפרדת חשובה כאשר צריך לאמת את החיווט ולא רק להשלים את הפעולה המכאנית של סגירת התקע.

זיהוי הדגם ובדיקת התאמה לפני הזמנה

מספר הדגם של הכלי הוא HP-TOOL-CAT7, והיצרן הוא LUGGAR. המספר מסייע לזהות את הכלי בעת השוואה למפרט התקע ולכבל המתוכננים, אך אינו מהווה כשלעצמו אישור להתאמה לכל מחבר המכונה CAT7. היצרן מציין שתמונות המוצר הן להמחשה ושהמוצר עשוי להשתנות. לכן, לבחירה מבוססת יש להסתמך על זהות הדגם ועל התאמת הרכיבים הנדרשת לעבודה, ולא להסיק מתמונה בלבד על אביזרים, מידות או תכונות שאינן מפורטות.

שאלות ותשובות

מהו סוג המוצר?

זהו כלי לחיצה ידני עם מנגנון ראצ׳ט לתקעי RJ45 מודולריים בתצורת 8P8C; הוא אינו כבל רשת, מתג או בודק.

מהו מספר הדגם?

מספר הדגם הרשמי של כלי LUGGAR זה הוא HP-TOOL-CAT7.

לאילו תקעים מיועד הכלי?

היצרן מציין תקעי RJ45 מודולריים מסוככים עבור CAT6A ו־CAT7; יש לאמת התאמה של עיצוב התקע לתבנית הלחיצה.

האם כל תקע RJ45 מתאים לו?

לא ניתן לקבוע זאת מן המפרט: יש להתאים את מבנה התקע לתבנית הכלי ואת התקע לקוטר הכבל.

האם אפשר לעבוד עם כבל UTP?

היצרן מציין שימוש עם כבלי רשת UTP בקוטר גדול, בכפוף לבחירת תקע מתאים לכבל ולכלי.

האם הכלי רלוונטי גם לכבל STP?

כן. היצרן מציין כבלי STP בקוטר גדול; בהרכבת תקע מסוכך יש לפעול לפי הוראותיו לטיפול בסיכוך.

האם הוא מתאים למוליכים קשיחים ולמוליכים גמישים?

שני סוגי המוליכים נזכרים בייעוד הכלי, אך יש לבחור תקע המתאים למבנה המוליכים המסוים שבכבל.

האם הכלי בודק רציפות לאחר הלחיצה?

לא מצוינת בו יכולת בדיקת רציפות. לחיצת התקע ובדיקת החיבור הן פעולות נפרדות.

האם מובנים בו חותך או קולפן?

המידע המאומת אינו מאשר חותך או קולפן מובנים, ולכן אין להניח שתכונות אלה כלולות בכלי.

האם ניתן להסתמך על תמונת המוצר לזיהוי כל פרט?

לא. היצרן מציין שהתמונות להמחשה ושהמוצר עשוי להשתנות; יש לבדוק את זהות הדגם ואת דרישות ההתאמה.
