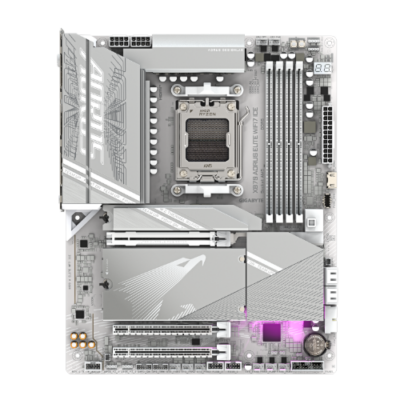

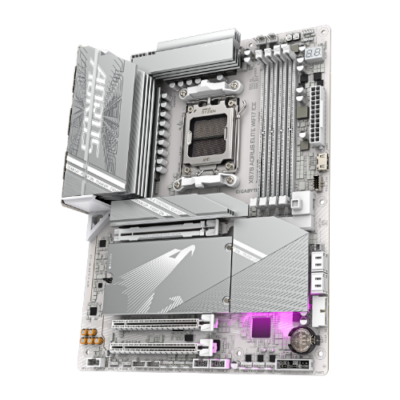

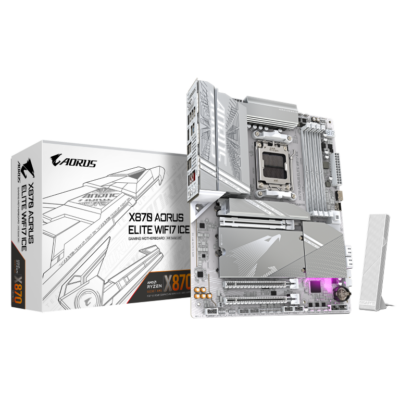

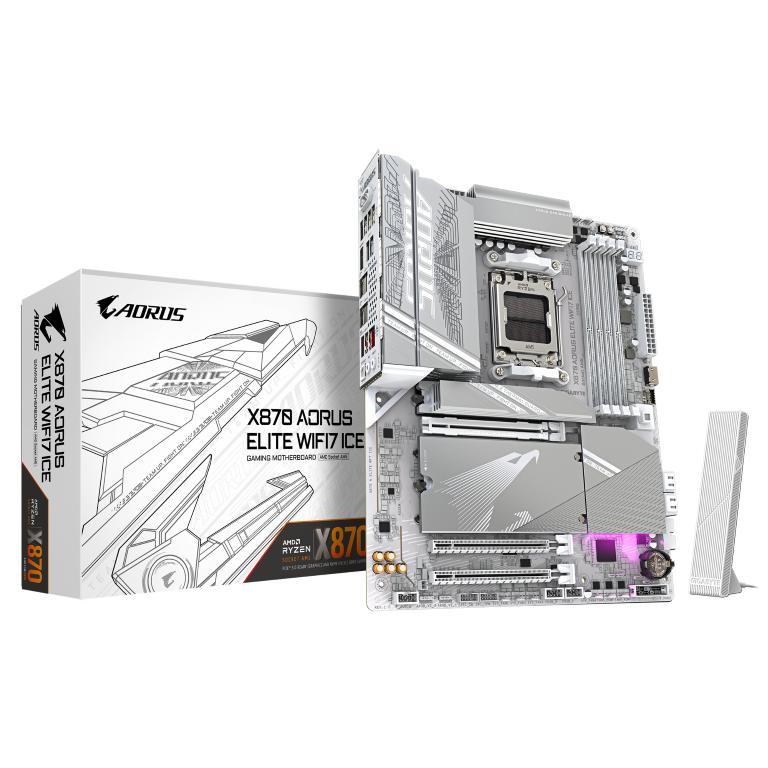

Gigabyte X870 AORUS ELITE X3D ICE – לוח אם ATX לתושבת AMD AM5

Gigabyte X870 AORUS ELITE X3D ICE – לוח אם ATX לתושבת AMD AM5 הוא לוח אם לבן מסדרת ICE, המבוסס על ערכת השבבים AMD X870. הוא מיועד לבניית מחשב סביב מעבד תואם לתושבת AM5, עם ארבעה חריצי זיכרון DDR5, קישוריות רשת קווית של Realtek במהירות 5GbE, תמיכה ב־Wi‑Fi 7 ושני חיבורי USB4 מסוג Type‑C. המפרט מציין גם חיבור HDMI 2.1, שהשימוש בו תלוי במעבד הכולל ליבה גרפית משולבת. לפני בחירת שאר הרכיבים, חשוב לבדוק התאמה לדגם המדויק ולא להסתמך על מפרט של דגם אחר בשם דומה.

זיהוי הדגם וערכת השבבים AMD X870

שם הדגם כולל את הסיומת X3D ICE, וערכת השבבים שלו היא X870. אין לבלבל בינו לבין דגם המבוסס על X870E, או לבין לוח X870 AORUS ELITE WIFI7 ICE ללא ציון X3D. ההבחנה חשובה במיוחד בעת בדיקת מפרט, רשימות תאימות והוראות התקנה: פרט שמופיע עבור דגם קרוב אינו בהכרח פרט מאומת עבור הלוח הזה. זהו לוח בתצורת ATX ובגימור לבן, ולכן בבחירת מארז יש לבדוק שהוא תומך בהתקנת לוח אם בתצורת ATX.

בחירת מעבד לתושבת AMD AM5

לפי רשימת המעבדים הנתמכים של Gigabyte, הלוח תומך במעבדי AMD Ryzen מסדרות 9000, 8000 ו־7000 לתושבת AM5. תמיכה בסדרה אינה תחליף לבדיקה של מספר הדגם המדויק: לפני רכישה או התקנה יש לעיין ברשימת תאימות המעבדים של היצרן ולבדוק את גרסת ה־BIOS הנדרשת, אם מצוינת כזו. המעבד אינו חלק מלוח האם ואינו מותקן בו מראש. גם הסימון X3D בשם הלוח אינו מעיד שמעבד X3D כלשהו כלול במוצר; בחירת המעבד היא החלטה נפרדת שצריכה להתבסס על רשימת התמיכה.

ארבעה חריצי DDR5 וקיבולת זיכרון רשומה

בלוח ארבעה חריצי DIMM לזיכרון DDR5, והקיבולת המרבית המופיעה במפרט היא עד 256GB. קיימת תמיכה בפרופילי EXPO ו־XMP, אך מהירויות זיכרון בהמהרה תלויות בשילוב של המעבד, מודולי הזיכרון וגרסת ה־BIOS. לכן אין להסיק מעצם התמיכה בפרופיל שקצב מסוים מובטח בכל הרכב. בעת תכנון כמות הזיכרון, בדקו את הקיבולת וההרכב המבוקשים מול רשימת תאימות הזיכרון, QVL, של Gigabyte. הרשימה מסייעת להבחין בין תמיכה כללית ב־DDR5 לבין תצורת מודולים מסוימת שנבדקה עבור הלוח.

רשת קווית 5GbE ותמיכה ב־Wi‑Fi 7

לצורך חיבור רשת קווי, המפרט מציין רכיב Realtek 5GbE. בנוסף מצוינת תמיכה ב־Wi‑Fi 7. אלו שתי אפשרויות קישוריות שונות: הבחירה ביניהן תלויה באופן שבו מתוכננת סביבת הרשת של המחשב. ציון 5GbE מתאר את מפרט החיבור בלוח, ולא מבטיח קצב העברה בפועל בכל רשת. גם ציון Wi‑Fi 7 אינו הבטחה למהירות אלחוטית מסוימת. אם אחת מצורות החיבור היא שיקול מרכזי בבחירה, כדאי לוודא שגם ציוד הרשת שבו ישתמש המחשב מתאים לצורך.

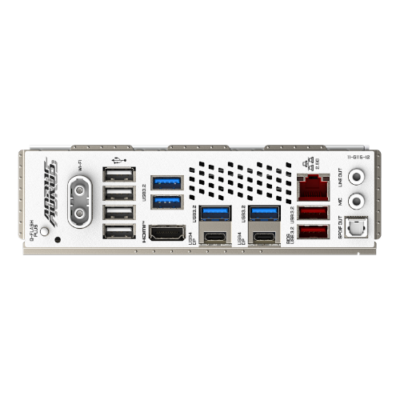

שני חיבורי USB4 Type‑C ויציאת HDMI 2.1

הלוח כולל שני חיבורי USB4 מסוג Type‑C. זהו נתון שימושי בעת בדיקת התאמה של ציוד המיועד לחיבור USB4, אך אין להסיק ממנו פרטים שלא צוינו לגבי התקן חיצוני מסוים. חיבור הווידאו המצוין במפרט הוא HDMI 2.1, והשימוש בו מיועד למעבדים הכוללים ליבה גרפית משולבת. לכן, אם התוכנית היא להוציא תמונה דרך חיבור ה־HDMI של לוח האם, יש לבדוק את תכונות המעבד המדויק שנבחר. עצם קיומה של היציאה על הלוח אינו אומר שכל מעבד AM5 יספק דרכה תמונה.

תכנון אחסון באמצעות חריצי M.2

ללוח יש מספר חריצי M.2, כך שניתן להביא אותם בחשבון בעת תכנון התקנת אמצעי אחסון מתאימים. מספרם המדויק אינו מצוין כאן, ולכן אין להסתמך על הנחה לגבי כמות הכוננים שאפשר להתקין בו־זמנית. לפני בחירת כוננים, בדקו בתיעוד הדגם המדויק את מספר החריצים ואת התאימות של הכוננים המתוכננים. ההבחנה היא בין חריצי התקנה שהלוח מספק לבין כונני אחסון עצמם: ציון התמיכה ב־M.2 אינו מעיד שכונן מותקן מראש או כלול עם לוח האם.

בדיקות התאמה לפני הרכבת מערכת

נקודת הפתיחה לבדיקה היא התאמה בין תצורת ATX של הלוח למארז, ולאחר מכן בחירת מעבד AM5 מתוך רשימת המעבדים הנתמכים. עבור זיכרון, יש לבדוק מודולי DDR5 מול רשימת ה־QVL ולבחון את התנאים למהירויות EXPO או XMP הרצויות. אם חיבור HDMI מהלוח נדרש, יש לוודא שלמעבד הנבחר יש ליבה גרפית משולבת. עבור אחסון, יש לעיין בפרטי חריצי ה־M.2 של הדגם לפני קביעת מספר הכוננים. בדיקות אלו מפרידות בין רכיבים שהלוח תומך בהתקנתם לבין מעבד, זיכרון וכוננים שיש לבחור בנפרד.

שאלות ותשובות

מהי ערכת השבבים של הלוח?

ערכת השבבים היא AMD X870, ולא X870E. יש להשתמש במפרט של דגם X3D ICE המדויק בעת בדיקת התאמה.

מהי תצורת הלוח?

הלוח הוא בתצורת ATX ובגימור לבן מסדרת ICE. יש לבדוק שהמארז המיועד תומך בלוחות ATX.

אילו סדרות מעבדים נתמכות?

רשימת Gigabyte מציינת תמיכה במעבדי Ryzen מסדרות 9000, 8000 ו־7000 לתושבת AM5, בכפוף לבדיקת המעבד המדויק וגרסת ה־BIOS המתאימה.

האם מעבד מותקן מראש?

לא. הלוח תומך בהתקנת מעבדים תואמים, אך המעבד אינו כלול ואינו מותקן בו מראש.

כמה חריצי זיכרון יש ומהי הקיבולת הרשומה?

יש ארבעה חריצי DDR5 DIMM, והקיבולת המרבית המופיעה במפרט היא עד 256GB.

האם תמיכה ב־EXPO וב־XMP מבטיחה מהירות מסוימת?

לא. מהירויות בהמהרה תלויות במעבד, במודולי הזיכרון ובגרסת ה־BIOS; מומלץ לבדוק גם את רשימת תאימות הזיכרון.

איזו קישוריות רשת מצוינת במפרט?

המפרט מציין חיבור קווי Realtek 5GbE ותמיכה ב־Wi‑Fi 7, ללא הבטחה לקצב עבודה בפועל.

כמה חיבורי USB4 Type‑C יש בלוח?

בלוח שני חיבורי USB4 מסוג Type‑C.

מתי ניתן להשתמש בחיבור HDMI 2.1 של הלוח?

השימוש בחיבור HDMI 2.1 תלוי במעבד הכולל ליבה גרפית משולבת; יש לבדוק זאת בדגם המעבד הנבחר.

האם חריצי M.2 פירושם שכוננים כלולים?

לא. הלוח מספק מספר חריצי M.2 להתקנה, אך ציון החריצים אינו מעיד שכונני אחסון כלולים או מותקנים מראש.
