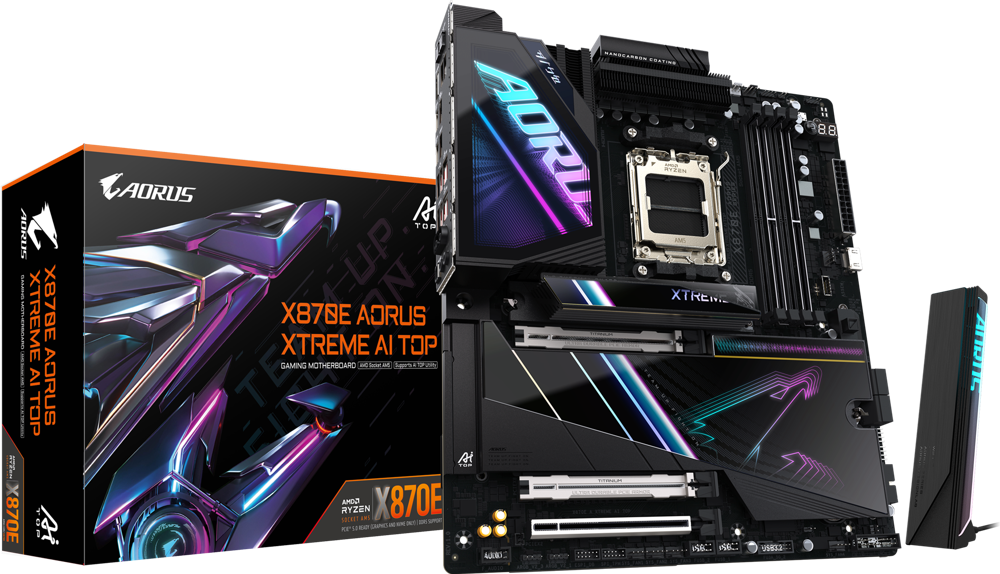

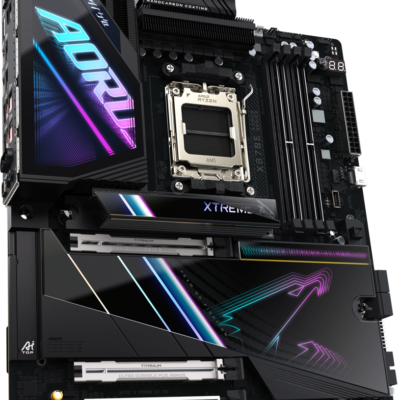

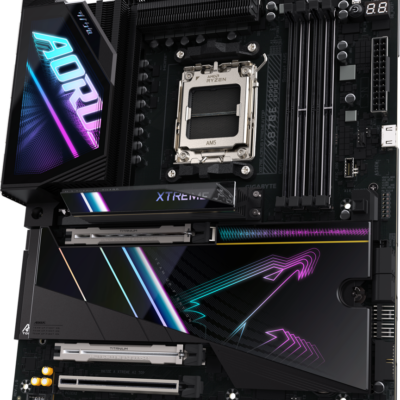

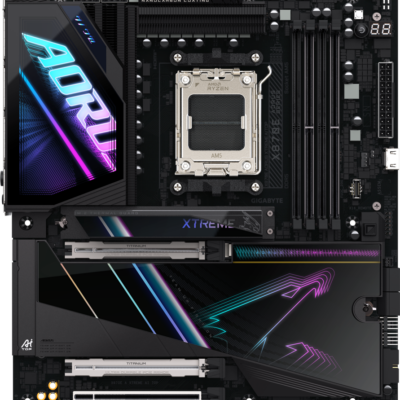

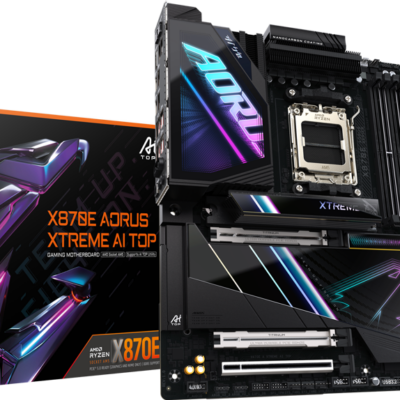

לוח אם GIGABYTE X870E AORUS XTREME AI TOP Rev. 1.1 AM5 DDR5

לוח אם X870E מתקדם למערכות AMD AM5

GIGABYTE X870E AORUS XTREME AI TOP Rev. 1.1, שמספר הדגם שלו הוא X870E A XTR X AI TOP 1.1, הוא לוח אם בתצורת E-ATX המבוסס על ערכת השבבים AMD X870E. הוא מיועד לבניית מחשבי AM5 עתירי ביצועים, תחנות עבודה ומערכות הכוללות כרטיסי הרחבה, אחסון מהיר וקישוריות רשת רחבת פס. הלוח תומך במעבדי AMD Ryzen מסדרות 7000, 8000 ו-9000, אך מאפייני PCIe, תצוגה ואחסון מסוימים משתנים בהתאם למשפחת המעבד המותקנת.

מידות הלוח הן 30.5 על 26.9 סנטימטרים, ולכן נדרש מארז התומך במפורש בלוחות E-ATX וברוחב זה. מערך אספקת הכוח בנוי בתצורת 18+2+2 פאזות, עם שני מחברי מתח 8 פינים למעבד. לצד גוף הקירור למעבד קיימים מחברי מאווררים ומשאבות, חיישני טמפרטורה וניטור זרימת קירור מים.

זיכרון DDR5 עד 256GB

ארבעת חריצי ה-DIMM פועלים בארכיטקטורת Dual Channel ותומכים בקיבולת כוללת של עד 256GB, באמצעות מודולים בנפח של עד 64GB לחריץ. ניתן להשתמש בזיכרון DDR5 מסוג ECC או non-ECC Unbuffered, וכן בפרופילי AMD EXPO ו-Intel XMP. המהירות המוצהרת מגיעה עד 8800MT/s בהמהרה, בעוד שהמהירות שניתן להשיג בפועל מושפעת מדגם המעבד, מספר המודולים, מבנה ערכת הזיכרון והגדרות הקושחה.

חריצי PCIe והבדלים בין משפחות Ryzen

עם מעבד Ryzen 7000 או Ryzen 9000, החריץ הראשי מספק PCIe 5.0 x16. חריץ נוסף מסוג PCIe 5.0 יכול לפעול ב-x8; כאשר הוא מאוכלס, שני החריצים חולקים את נתיבי המעבד ופועלים עד x8/x8. שני חריצים אלה מיועדים לכרטיס מסך או לכונן NVMe מתאים. במעבדי Ryzen 8000 החריץ המשני אינו זמין, והחריץ הראשי מוגבל ל-PCIe 4.0 x8 במעבדי Phoenix 1 או ל-PCIe 4.0 x4 במעבדי Phoenix 2.

חריץ ההרחבה השלישי הוא חריץ פיזי x16 המחובר לערכת השבבים ופועל כ-PCIe 4.0 x2. הוא חולק רוחב פס עם מחבר M2E_SB ולכן מושבת כאשר מותקן כונן באותו מחבר M.2. תכנון מערכת עם מספר כרטיסים וכוננים מחייב להביא בחשבון את חלוקת הנתיבים הזאת.

ארבעה חיבורי M.2 וארבעה חיבורי SATA

מערך האחסון כולל ארבעה מחברי M.2 וארבעה מחברי SATA במהירות 6Gb/s. מחבר M2A_CPU תומך ב-PCIe 5.0 x4 או x2 עם מעבדי Ryzen 7000 ו-9000, וב-PCIe 4.0 עם Ryzen 8000. שני מחברים נוספים מספקים PCIe 4.0 x4 או x2, והמחבר הרביעי מספק PCIe 4.0 x2. נתמכים כונני M.2 באורכים נפוצים, כולל 2280 ו-22110, בהתאם למחבר.

עבור כונני NVMe קיימת תמיכה במערכי RAID 0, RAID 1, RAID 5 ו-RAID 10, אך NVMe RAID 5 זמין רק בשילוב מעבד Ryzen 9000. עבור כונני SATA נתמכים RAID 0, RAID 1 ו-RAID 10. מנגנוני EZ-Latch ופתרונות הקירור ל-M.2 מפשטים התקנה והסרה של כוננים ללא טיפול מיותר בברגים קטנים.

רשת כפולה, Wi-Fi 7 וחיבורי USB

שני בקרי Marvell AQtion AQC113C מספקים שתי יציאות RJ-45, שכל אחת מהן תומכת במהירויות של עד 10Gbps וגם ב-5Gbps,‏ 2.5Gbps,‏ 1Gbps ו-100Mbps. בגרסת PCB Rev. 1.1 מותקן מודול MediaTek MT7927/RZ738 עם Wi-Fi 7 בתדרי 2.4GHz,‏ 5GHz ו-6GHz, רוחב ערוץ של עד 320MHz ו-Bluetooth 5.4. תכונות Wi-Fi 7 המלאות דורשות Windows 11 SV3, וזמינות תחום 6GHz כפופה לרגולציה המקומית.

בלוח האחורי נמצאות שתי יציאות USB4 Type-C התומכות גם בפלט DisplayPort, שש יציאות USB 3.2 Gen 2 Type-A ושתי יציאות USB 2.0. מחבר פנימי מספק USB Type-C קדמי בתקן USB 3.2 Gen 2x2, ולצדו שני מחברי USB 3.2 Gen 1 ושני מחברי USB 2.0 פנימיים. קיימים גם כפתורי Q-Flash Plus ו-Clear CMOS לשירות ולעדכון הקושחה.

תצוגה, שמע וקירור

בחיבור למעבד הכולל גרפיקה משולבת, יציאת HDMI 2.1 האחורית תומכת ברזולוציה של עד 4096x2160 ב-60Hz. שתי יציאות USB4 יכולות להעביר DisplayPort 1.4 עד 3840x2160 ב-240Hz, בהתאם ליכולות המעבד והתצוגה. בנוסף קיים מחבר HDMI 1.4 פנימי, המיועד בין היתר למסך חיישנים פנימי ותומך עד 1920x1080 ב-30Hz.

מערך השמע משלב מקודד Realtek ALC1220 עם ממיר ESS ES9118 DAC, תמיכה ב-DTS:X Ultra, שמע רב-ערוצי עד 5.1 ויציאת S/PDIF אופטית. לקירור קיימים ארבעה מחברי מאווררי מערכת וארבעה מחברים היכולים לשרת מאוורר מערכת או משאבת מים, בנוסף למחברי CPU ו-CPU/Pump. מערכת ההפעלה הנתמכת היא Windows 11 בגרסת 64 סיביות.

שאלות ותשובות על GIGABYTE X870E AORUS XTREME AI TOP Rev. 1.1

לאילו מעבדים מתאים לוח האם?

הלוח כולל תושבת AMD AM5 ותומך במעבדי Ryzen מסדרות 7000, 8000 ו-9000. תצורת נתיבי PCIe משתנה בין סדרות המעבדים.

מהו סוג הזיכרון והקיבולת המרבית?

קיימים ארבעה חריצי DDR5 בתצורת Dual Channel, עם קיבולת כוללת של עד 256GB ועד 64GB בכל חריץ.

מהי מהירות הזיכרון המרבית?

המהירות המוצהרת מגיעה עד DDR5-8800MT/s בהמהרה. המהירות הזמינה בפועל תלויה במעבד, בערכת הזיכרון, במספר המודולים ובהגדרות המערכת.

האם החריץ הראשי תומך ב-PCIe 5.0 x16?

כן, עם מעבדי Ryzen 7000 או 9000. עם Ryzen 8000 הוא פועל כ-PCIe 4.0 x8 או x4, בהתאם לדגם Phoenix המותקן.

האם ניתן להשתמש בשני חריצי PCIe 5.0 יחד?

כן, עם Ryzen 7000 או 9000 הם יכולים לפעול עד x8/x8. החריץ השני אינו זמין כאשר מותקן מעבד Ryzen 8000.

כמה כונני M.2 אפשר להתקין?

ניתן להתקין ארבעה כונני M.2: חיבור אחד עד PCIe 5.0 x4, שני חיבורי PCIe 4.0 x4 וחיבור PCIe 4.0 x2.

האם הלוח תומך ב-RAID 5?

RAID 5 נתמך עבור כונני NVMe רק עם מעבד Ryzen 9000. מערכי SATA מוגבלים ל-RAID 0,‏ RAID 1 ו-RAID 10.

איזה מודול אלחוטי מותקן ב-Rev. 1.1?

גרסת Rev. 1.1 משתמשת ב-MediaTek MT7927/RZ738, עם Wi-Fi 7 בתדרי 2.4,‏ 5 ו-6GHz, ערוץ 320MHz ו-Bluetooth 5.4.

אילו חיבורי רשת קווית קיימים?

קיימות שתי יציאות 10GbE נפרדות המבוססות על בקרי Marvell AQtion AQC113C ותומכות גם במהירויות רשת נמוכות יותר.

האם הלוח מתאים לכל מארז ATX?

לא בהכרח. זהו לוח E-ATX במידות 30.5x26.9 סנטימטרים, ולכן המארז חייב לתמוך בלוח E-ATX וברוחב של 26.9 סנטימטרים.
