מארז Antec CX Mirror Black Mid-Tower עם 7 מאווררי ARGB

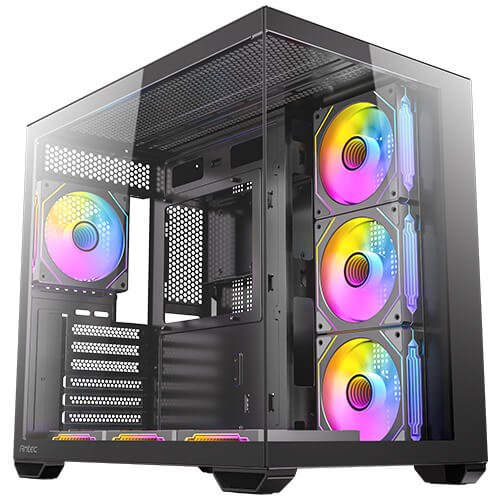

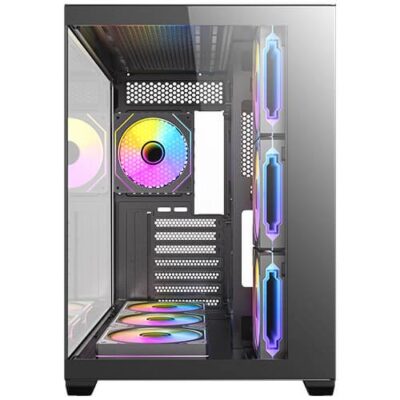

מארז Antec CX Mirror Black Mid-Tower עם 7 מאווררי ARGB הוא מארז שחור למחשב שולחני, הבנוי מפלדה וזכוכית. בחזית ובצד שמאל מותקנת זכוכית מחוסמת, ובתוכו מבנה של שני תאים, כאשר ספק הכוח והכוננים ממוקמים בצד ימין. המארז מגיע עם שבעה מאווררי ARGB בגודל 120 מ״מ שכבר מותקנים בו. התיאור שלהלן מפריד בין הציוד שמגיע מותקן לבין אפשרויות ההתקנה הנתמכות, כדי לסייע בתכנון רכיבים, קירור וחיבורים לפני הרכבת המחשב.

מידות ותכנון מקום

מידות המארז הן עומק 438 מ״מ, רוחב 275 מ״מ וגובה 400 מ״מ. כדאי להשוות את שלוש המידות למקום המיועד למחשב, ולא להסתמך רק על הסיווג Mid Tower. העומק חשוב במיוחד אם המארז מיועד לעמוד על שולחן או בתוך רהיט, והרוחב והגובה מסייעים להעריך את המקום שיידרש סביבו. בעת תכנון עמדת העבודה יש להביא בחשבון גם גישה לחיבורים ולבקרים שבחזית, וכן את הצורך לפתוח את המארז בעת הרכבה, ניקוי או שינוי רכיבים. מידות אלה הן מידות המארז עצמו; הן אינן מפרטות את המרווח החיצוני הדרוש בכל סביבת הצבה.

מבנה פנימי והתאמת רכיבים

המארז תומך בלוחות אם בתצורות ATX, Micro-ATX ו־ITX. מבנה שני התאים מפריד את האזור שבו נמצאים ספק הכוח והכוננים, בצד ימין, משאר חלל ההרכבה. ניתן לתכנן בו התקנה של כרטיס מסך באורך של עד 415 מ״מ, קירור מעבד בגובה של עד 155 מ״מ וספק כוח באורך של עד 180 מ״מ, ללא הכבלים. בדיקת התאמה של ספק הכוח צריכה להתייחס אפוא גם למחברים ולכבלים שבהם משתמשים בפועל. אלה גבולות המידות שצוינו למארז, ולא נתוני המידות של רכיב מסוים.

לאחסון קיימת אפשרות התקנה לכונן אחד בגודל 3.5 אינץ׳ ולשני כוננים בגודל 2.5 אינץ׳. בנוסף קיימים שבעה חריצי הרחבה. לפני בחירת לוח אם וכרטיסי הרחבה, אפשר לבדוק שהתצורה הרצויה תואמת למספר החריצים, למקום המיועד לכוננים ולמרווח של כרטיס המסך. המידע על הכוננים מתאר נקודות התקנה נתמכות; הוא אינו אומר שכונני אחסון כלולים במארז. כך גם מגבלות האורך והגובה מסייעות בסינון רכיבים מתאימים, אך אינן מחליפות בדיקה של דגמי הרכיבים שנבחרו להרכבה.

מאווררים וזרימת אוויר

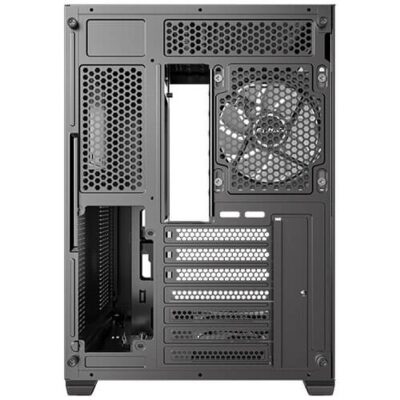

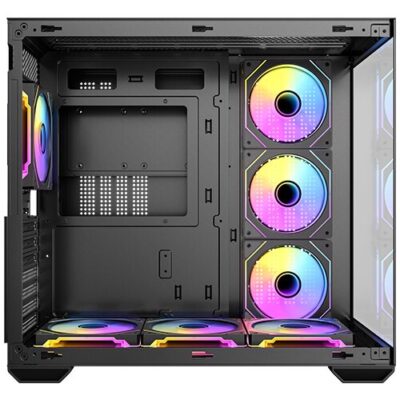

שבעת המאווררים המותקנים מראש הם כולם בגודל 120 מ״מ וכוללים תאורת ARGB: שלושה מאווררים מסוג reverse בתחתית, שלושה מאווררים מסוג reverse בצד ימין ומאוורר אחד מאחור. המארז כולל גם בקר ARGB בעל ארבע יציאות וכבל מפצל. זהו פירוט של החומרה הכלולה, בנפרד ממספר נקודות ההתקנה האפשריות. המפרט אינו קובע כאן מהירות סיבוב, עוצמת רעש או שיטת בקרת מהירות למאווררים, ולכן אין להסיק אותם מעצם קיומה של תאורת ARGB. בתכנון מערכת הקירור כדאי למפות תחילה את מיקומם של שבעת המאווררים המותקנים ורק אחר כך לשקול שינוי במערך.

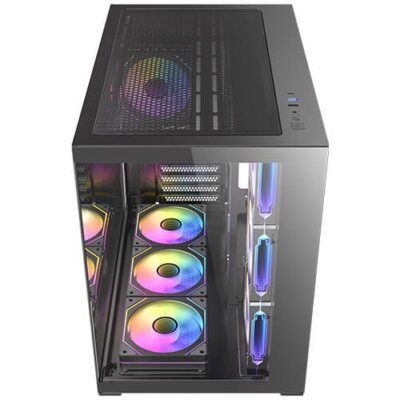

המארז תומך בסך הכול בעד עשרה מאווררים. בחלק העליון ניתן להתקין שלושה מאווררי 120 מ״מ או שני מאווררי 140 מ״מ; בצד ימין שלושה מאווררי 120 מ״מ; בתחתית שלושה מאווררי 120 מ״מ; ומאחור מאוורר 120 מ״מ אחד. לכן אין לפרש את המספר עשרה כעשרה מאווררים הכלולים בקופסה: שבעה מותקנים מראש, ועשר הוא מספר נקודות המאווררים המרבי הנתמך. בצד ימין, בתחתית ומאחור כבר מותקנים מאווררים במיקומים המפורטים. המיקום העליון מאפשר לתכנן תוספת בהתאם לאפשרויות ההתקנה, תוך התייחסות לשאר רכיבי המערכת ולבחירת קירור המעבד.

תכנון רדיאטורים

אפשרויות התקנת הרדיאטורים שונות בין אזורי המארז. בחלק העליון נתמכים רדיאטורים בגדלים 120, 140, 240, 280 או 360 מ״מ. בצד ימין נתמכים 120 או 240 מ״מ, ובתחתית נתמכים 120, 240 או 360 מ״מ. רשימה זו מתארת תמיכה במיקומי התקנה, לא רדיאטורים שמגיעים מותקנים. כאשר מתכננים קירור נוזלי, יש לבחור תחילה מיקום וגודל מתוך הרשימה המתאימה לו, ואז לבדוק את מידות מערכת הקירור וההתאמה שלה לסידור הרכיבים והמאווררים המתוכנן. אין להסיק מרשימת הגדלים שכל שילוב של רדיאטורים ומאווררים יותקן בו־זמנית.

חיבורים ובקרה בחזית

בחזית נמצאים לחצן הפעלה, לחצן LED וחיבור שמע משולב. לצד אלה יש יציאת USB 2.0 אחת, יציאת USB 3.0 אחת ויציאת Type-C בתקן USB 3.2 Gen 1, בקצב מצוין של 5Gbps. פירוט זה מאפשר לתכנן אילו התקנים יחוברו ישירות לחזית ואילו יצריכו שימוש בחיבורים אחרים במחשב. בחירת לוח האם צריכה להתחשב גם בחיבורים הקדמיים שרוצים להפעיל לאחר ההרכבה. לחצן ה־LED ובקר ה־ARGB נכללים במפרט המארז, אך אין בכך פירוט של מצבי תאורה מסוימים או של תאימות לתוכנת שליטה מסוימת.

סינון אבק ושימוש יומיומי

במארז קיימים מסנני אבק בחלק העליון ובחלק התחתון. מיקומם רלוונטי במיוחד לתכנון הגישה אל המארז לצורך תחזוקה, משום שבאזורים אלה יש גם אפשרויות התקנה למאווררים ולרדיאטורים. החזית והדופן השמאלית עשויות זכוכית מחוסמת, ולכן כדאי להביא בחשבון את מיקומן כאשר מחליטים כיצד להציב את המחשב וכיצד לגשת אליו. המפרט מציין את מיקומי המסננים ואת חומרי המארז; הוא אינו מציין תדירות ניקוי נדרשת, והיא תלויה בסביבת השימוש בפועל.

למי התצורה מתאימה

התצורה מיועדת למי שמתכנן מחשב עם לוח אם באחד משלושת הגדלים הנתמכים ורוצה להתחיל משבעה מאווררי ARGB שכבר מותקנים. היא מאפשרת גם לתכנן מראש תוספת מאווררים בחלק העליון או התקנת רדיאטור באחד המיקומים והגדלים המפורטים. לפני בחירה סופית רצוי להשוות את מידות כרטיס המסך, קירור המעבד וספק הכוח לגבולות המארז, לבדוק את מספר הכוננים הדרוש ולהחליט אילו חיבורי חזית יהיו שימושיים בעמדת העבודה. כך ניתן להבחין בין מה שכבר קיים במארז לבין מה שהרכבה עתידית יכולה לכלול.

שאלות ותשובות

אילו לוחות אם נתמכים?

המארז תומך בלוחות אם ATX, Micro-ATX ו־ITX.

מהן המידות החיצוניות של המארז?

העומק הוא 438 מ״מ, הרוחב 275 מ״מ והגובה 400 מ״מ.

כמה מאווררים מותקנים מראש?

מותקנים מראש שבעה מאווררי ARGB בגודל 120 מ״מ: שלושה בתחתית, שלושה בצד ימין ואחד מאחור.

כמה מאווררים ניתן להתקין לכל היותר?

המארז תומך בעד עשרה מאווררים בסך הכול.

מהן אפשרויות המאווררים בחלק העליון?

ניתן להתקין למעלה שלושה מאווררי 120 מ״מ או שני מאווררי 140 מ״מ.

איזה גודל רדיאטור נתמך בצד ימין?

בצד ימין נתמכים רדיאטורים בגודל 120 או 240 מ״מ.

מהו האורך המרבי של כרטיס מסך?

מרווח כרטיס המסך הוא עד 415 מ״מ.

כמה כוננים אפשר להתקין?

יש מקום לכונן 3.5 אינץ׳ אחד ולשני כונני 2.5 אינץ׳.

אילו יציאות USB נמצאות בחזית?

בחזית יש USB 2.0 אחת, USB 3.0 אחת ו־Type-C בתקן USB 3.2 Gen 1 במהירות 5Gbps.

היכן נמצאים מסנני האבק?

מסנני האבק נמצאים בחלק העליון ובחלק התחתון של המארז.
