קירור למעבד Antec A30 Pro blue led

קירור אוויר Antec A30 Pro

הקירור הוא קירור אוויר למעבד בגימור שחור עם תאורת LED כחולה. הוא בנוי סביב גוף קטן יחסית בגובה 122 מ״מ ותאורת LED כחולה במאוורר. הדגם מזוהה לפי שמו המלא, כדי שלא לבלבל בינו לבין גרסה אחרת של אותה סדרה: ההבדלים עשויים להיות בגובה, במאוורר, בתאורה ובערכת העיגון. זהו קירור שמוליך חום מן המעבד אל גוף מתכת ומפנה אותו באמצעות מאוורר אחד; אין בו משאבת מים או רדיאטור נפרד.

תושבות מעבד נתמכות

רשימת התושבות לדגם הזה היא LGA1700, LGA1200, LGA115X, LGA775, AM5, AM4, FM2, FM1, AM3+, AM3, AM2+, AM2. חשוב להשוות את הרשימה לתושבת של לוח האם בפועל, ולא רק לשם יצרן המעבד. תושבת Intel מסוימת אינה זהה לכל תושבות Intel, וכך גם בדגמי AMD. חלקי העיגון מיועדים למיקומים שונים של חורי הברגים, לכן בחירת החלק המתאים קודמת להרכבת גוף הקירור. אין להניח שתושבת שלא מופיעה ברשימה תתאים רק מפני שיש לה מעבד מאותה משפחה.

גובה ומידות להתאמה למארז

ממדי הקירור המוצהרים הם 95 × 62 × 122 מ״מ; הגובה הוא 122 מ״מ. במארז צריך להשוות את המספר הזה לשדה "גובה מרבי לקירור מעבד" במפרט המארז, ולא למידות החיצוניות של המארז. חשוב להשאיר גם מרווח לדופן ולכבלים הסמוכים ללוח האם. כאשר גוף הקירור קרוב לחריצי הזיכרון, יש לבחון את גובה המודולים ואת מיקום המאוורר. התאמת תושבת לבדה אינה מבטיחה שהמכלול ייכנס פיזית למחשב.

מבנה ופיזור חום

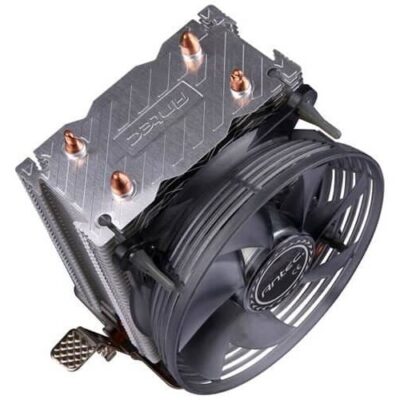

שני צינורות חום בקוטר 6 מ״מ. הבסיס נצמד למפזר החום של המעבד, והחום עובר ממנו לגוף צלעות הקירור. תפקיד זרימת האוויר הוא לפנות את החום מגוף המתכת אל חלל המארז, ומשם אל מאווררי הפליטה. נתון ההספק התרמי שפרסם Antec הוא 95 W; הוא אינו מדידה של טמפרטורה במחשב מסוים. ביצועים תרמיים תלויים גם בעומס המעבד, בעקומת המאוורר, במגע של הבסיס ובאוורור המארז. חשוב להסתמך על מידות ותאימות מעבד, ולא על מספר הספק יחיד בכותרת המוצר.

מאווררים, זרימת אוויר ורעש

המפרט כולל 1 מאוורר בקוטר 95 מ״מ. מהירות הסיבוב המוצהרת היא 1,800 ±10% סל״ד, זרימת האוויר 33.4 CFM ונתון הרעש 35 dBA. הלחץ הסטטי המוצהר הוא 0.8 mmH₂O. חיבור המאוורר הוא 3 פינים. נתוני הרעש וזרימת האוויר נמדדים בתנאי היצרן; במחשב מותקן ייתכן שינוי בהתאם למארז ולעקומת הבקרה. לאחר ההרכבה כדאי לוודא שהמאוורר אכן מסתובב ושכבל אינו מתקרב ללהבים.

תאורה וחיבורים

בדגם הזה יש תאורת LED כחולה במאוורר. התאורה מיועדת לנראות המחשב ואינה נתון ביצועים תרמיים. בזמן ההרכבה יש לוודא שהמאוורר מקבל הזנה מן הלוח ושאופן חיבור התאורה תואם ליחידה שביד. שינוי צבע התאורה אינו מאפיין של הדגם הכחול, ולכן אין להתייחס אליו כמו למאוורר ARGB ניתן לתכנות.

הרכבה ובדיקת פעולה

לפני התקנת הקירור יש לכבות את המחשב, לנתקו מן החשמל ולזהות את תושבת המעבד. אם מחליפים קירור קיים, יש לנקות את שאריות המשחה התרמית מן המעבד ולפעול לפי הוראות היצרן להתקנת העיגון. את גוף הקירור יש להצמיד באופן אחיד; לחץ לא אחיד עלול לפגוע במגע התרמי. לאחר חיבור המאוורר לראש CPU_FAN או לראש מתאים בלוח, מפעילים את המחשב ובודקים סיבוב, זיהוי מהירות וטמפרטורה במנוחה ובעומס קצר. שלבים אלה בודקים שהקירור מותקן ופועל, ולא רק שהוא יושב במקום.

בדיקות לפני רכישה

לפני ההזמנה כדאי לבצע שלוש בדיקות לדגם המדויק: תושבת מתוך LGA1700, LGA1200, LGA115X, LGA775, AM5, AM4, FM2, FM1, AM3+, AM3, AM2+, AM2; מרווח מארז של לפחות 122 מ״מ לגוף הקירור; וחיבורי מאוורר ותאורה מתאימים. מאוורר בגודל 95 מ״מ צריך להיות חופשי להכניס אוויר דרך צלעות הקירור בלי להיחסם בידי זיכרונות או כבלים. במארז צפוף, בחירת מקום המאוורר ושביל האוויר חשובים לא פחות מהמספר המוצהר של זרימת האוויר.

ניקוי ותחזוקה

אחרי שימוש ממושך אבק על הצלעות והמאוורר עלול להקטין את זרימת האוויר ולשנות את הרעש. מומלץ לנקות כשהמחשב כבוי ומנותק, ולהחזיק את להבי המאוורר בעת שימוש באוויר דחוס כדי שלא יסובבו במהירות חריגה. אין לשטוף את גוף הקירור כשהוא מחובר למחשב. אם מפרקים את הקירור מן המעבד לצורך תחזוקה, יש לחדש משחה תרמית בהרכבה מחדש ולבדוק שוב את סיבוב המאוורר ואת טמפרטורת המעבד.

כיצד לקרוא את נתוני הדגם

המידות 95 × 62 × 122 מ״מ מתארות את הקירור הזה, בעוד שהערך 122 מ״מ הוא הגובה שצריך להשוות למארז. נתון הזרימה 33.4 CFM מתייחס למאוורר במהירות המוצהרת ולא לכל חלל המארז. רשימת התושבות LGA1700, LGA1200, LGA115X, LGA775, AM5, AM4, FM2, FM1, AM3+, AM3, AM2+, AM2 מתארת התאמת עיגון, לא מדד להספק הקירור על מעבד מסוים. אם משדרגים מחשב קיים, יש להשוות את שלושת סוגי הנתונים בנפרד: תושבת המעבד, המקום הפיזי במארז ותכנון זרימת האוויר. כך אפשר להימנע מהזמנת דגם שתואם ללוח אך אינו נכנס למארז, או שמותקן פיזית אך אינו מקבל זרימת אוויר מספקת.

מפרט טכני

• דגם: הקירור
• סוג: קירור אוויר למעבד
• תושבות: LGA1700, LGA1200, LGA115X, LGA775, AM5, AM4, FM2, FM1, AM3+, AM3, AM2+, AM2
• מידות: 95 × 62 × 122 מ״מ
• גובה: 122 מ״מ
• מאווררים: 1 × 95 מ״מ
• מהירות: 1,800 ±10% סל״ד
• זרימת אוויר: 33.4 CFM
• רעש: 35 dBA
• חיבור: 3 פינים
• מבנה צינורות חום: שני צינורות חום בקוטר 6 מ״מ
• לחץ סטטי: 0.8 mmH₂O
• TDP מוצהר: 95 W

שאלות ותשובות

לאילו תושבות מתאים הקירור?

LGA1700, LGA1200, LGA115X, LGA775, AM5, AM4, FM2, FM1, AM3+, AM3, AM2+, AM2

מה גובה הקירור?

122 מ״מ.

כמה מאווררים יש?

1 בקוטר 95 מ״מ.

מה טווח או מהירות המאוורר?

1,800 ±10% סל״ד.

מה נתון זרימת האוויר?

33.4 CFM.

מה נתון הרעש?

35 dBA.

איזה חיבור מאוורר נדרש?

3 פינים.

מה מבנה פיזור החום?

שני צינורות חום בקוטר 6 מ״מ.

מהו הגימור של הדגם?

שחור עם תאורת LED כחולה.

מה חשוב לבדוק במארז?

מקום לקירור בגובה 122 מ״מ ומרווח סביב המאוורר והזיכרון.
