קירור למעבד CoolerMaster Hyper 612 Apex 260W TDP Air Cooler

קירור אוויר Cooler Master Hyper 612 Apex

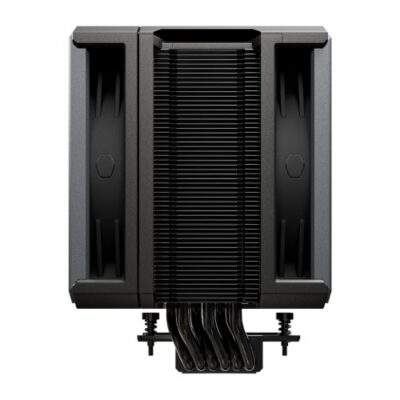

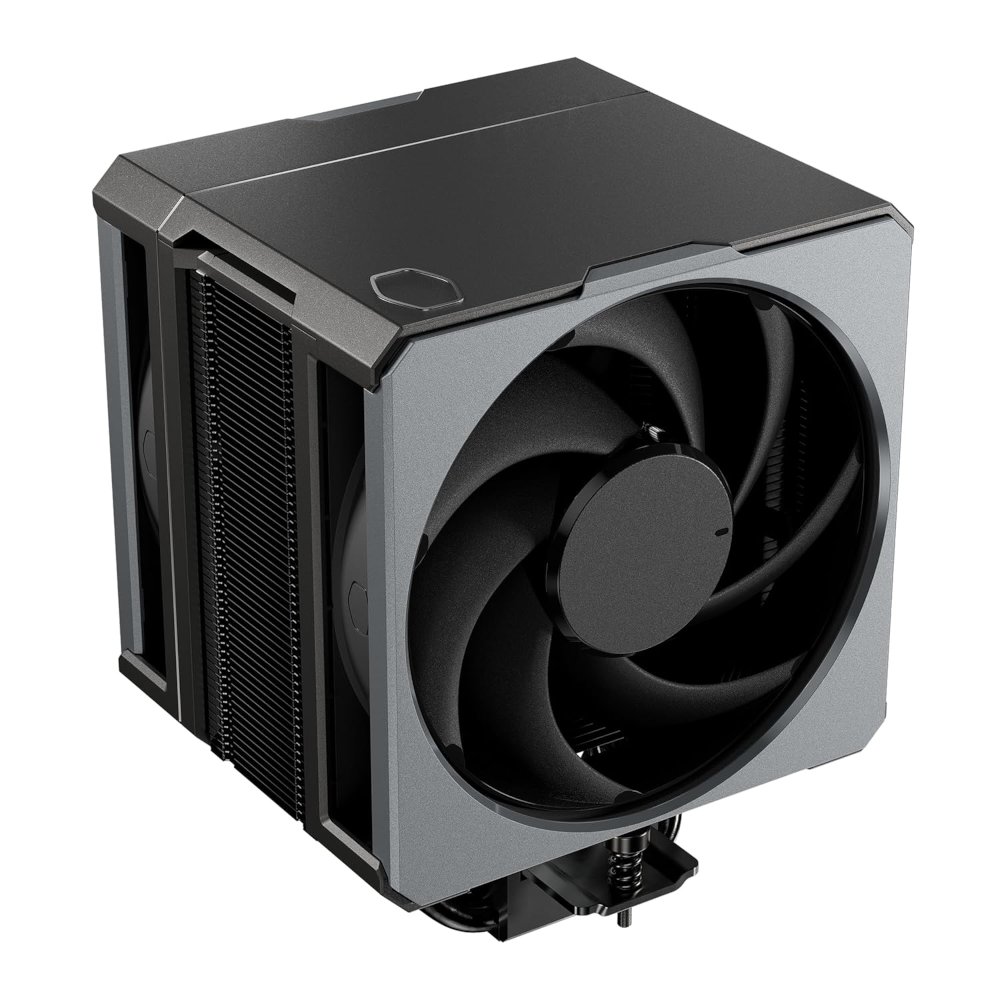

הקירור הוא קירור אוויר למעבד בגימור שחור. הוא בנוי סביב שני מאווררי Mobius 120P עם שישה צינורות חום ומבנה מגדל. הדגם מזוהה לפי שמו המלא, כדי שלא לבלבל בינו לבין גרסה אחרת של אותה סדרה: ההבדלים עשויים להיות בגובה, במאוורר, בתאורה ובערכת העיגון. זהו קירור שמוליך חום מן המעבד אל גוף מתכת ומפנה אותו באמצעות שני מאווררים; אין בו משאבת מים או רדיאטור נפרד.

תושבות מעבד נתמכות

רשימת התושבות לדגם הזה היא LGA1851, LGA1700, LGA1200, LGA115X, AM5, AM4. חשוב להשוות את הרשימה לתושבת של לוח האם בפועל, ולא רק לשם יצרן המעבד. תושבת Intel מסוימת אינה זהה לכל תושבות Intel, וכך גם בדגמי AMD. חלקי העיגון מיועדים למיקומים שונים של חורי הברגים, לכן בחירת החלק המתאים קודמת להרכבת גוף הקירור. אין להניח שתושבת שלא מופיעה ברשימה תתאים רק מפני שיש לה מעבד מאותה משפחה.

גובה ומידות להתאמה למארז

ממדי הקירור המוצהרים הם 127 × 114 × 159 מ״מ; הגובה הוא 159 מ״מ. במארז צריך להשוות את המספר הזה לשדה "גובה מרבי לקירור מעבד" במפרט המארז, ולא למידות החיצוניות של המארז. חשוב להשאיר גם מרווח לדופן ולכבלים הסמוכים ללוח האם. כאשר גוף הקירור קרוב לחריצי הזיכרון, יש לבחון את גובה המודולים ואת מיקום המאוורר. התאמת תושבת לבדה אינה מבטיחה שהמכלול ייכנס פיזית למחשב.

מבנה ופיזור חום

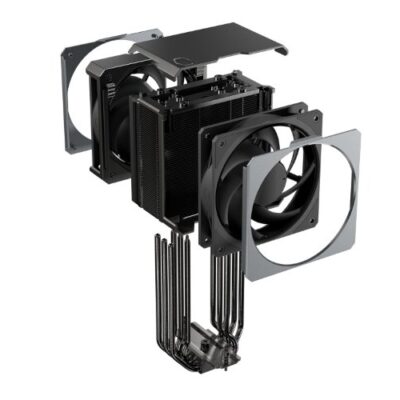

שישה צינורות חום מנחושת. הבסיס נצמד למפזר החום של המעבד, והחום עובר ממנו לגוף צלעות הקירור. תפקיד זרימת האוויר הוא לפנות את החום מגוף המתכת אל חלל המארז, ומשם אל מאווררי הפליטה. ביצועים תרמיים תלויים גם בעומס המעבד, בעקומת המאוורר, במגע של הבסיס ובאוורור המארז. חשוב להסתמך על מידות ותאימות מעבד, ולא על מספר הספק יחיד בכותרת המוצר.

מאווררים, זרימת אוויר ורעש

המפרט כולל 2 מאווררים בקוטר 120 מ״מ. מהירות הסיבוב המוצהרת היא עד 2,400 סל״ד, זרימת האוויר 75.2 CFM ונתון הרעש 30 dBA. הלחץ הסטטי המוצהר הוא 3.63 mmH₂O. חיבור המאוורר הוא 4-pin PWM. נתוני הרעש וזרימת האוויר נמדדים בתנאי היצרן; במחשב מותקן ייתכן שינוי בהתאם למארז ולעקומת הבקרה. לאחר ההרכבה כדאי לוודא שהמאוורר אכן מסתובב ושכבל אינו מתקרב ללהבים.

תאורה וחיבורים

הקירור הזה מיועד למראה נקי ללא תאורה צבעונית. לכן הבחירה בו יכולה להתאים למחשב שבו אין בקר תאורה או שבו רוצים להפחית כבלי תאורה. אין בכך שינוי בדרישות החשמל של המאווררים: הם עדיין צריכים להתחבר ללוח האם, והבקרה במהירות נעשית דרך חיבורי המאוורר המתאימים.

הרכבה ובדיקת פעולה

לפני התקנת הקירור יש לכבות את המחשב, לנתקו מן החשמל ולזהות את תושבת המעבד. אם מחליפים קירור קיים, יש לנקות את שאריות המשחה התרמית מן המעבד ולפעול לפי הוראות היצרן להתקנת העיגון. את גוף הקירור יש להצמיד באופן אחיד; לחץ לא אחיד עלול לפגוע במגע התרמי. לאחר חיבור המאוורר לראש CPU_FAN או לראש מתאים בלוח, מפעילים את המחשב ובודקים סיבוב, זיהוי מהירות וטמפרטורה במנוחה ובעומס קצר. שלבים אלה בודקים שהקירור מותקן ופועל, ולא רק שהוא יושב במקום.

בדיקות לפני רכישה

לפני ההזמנה כדאי לבצע שלוש בדיקות לדגם המדויק: תושבת מתוך LGA1851, LGA1700, LGA1200, LGA115X, AM5, AM4; מרווח מארז של לפחות 159 מ״מ לגוף הקירור; וחיבורי מאוורר ותאורה מתאימים. מאוורר בגודל 120 מ״מ צריך להיות חופשי להכניס אוויר דרך צלעות הקירור בלי להיחסם בידי זיכרונות או כבלים. במארז צפוף, בחירת מקום המאוורר ושביל האוויר חשובים לא פחות מהמספר המוצהר של זרימת האוויר.

ניקוי ותחזוקה

אחרי שימוש ממושך אבק על הצלעות והמאוורר עלול להקטין את זרימת האוויר ולשנות את הרעש. מומלץ לנקות כשהמחשב כבוי ומנותק, ולהחזיק את להבי המאוורר בעת שימוש באוויר דחוס כדי שלא יסובבו במהירות חריגה. אין לשטוף את גוף הקירור כשהוא מחובר למחשב. אם מפרקים את הקירור מן המעבד לצורך תחזוקה, יש לחדש משחה תרמית בהרכבה מחדש ולבדוק שוב את סיבוב המאוורר ואת טמפרטורת המעבד.

כיצד לקרוא את נתוני הדגם

המידות 127 × 114 × 159 מ״מ מתארות את הקירור הזה, בעוד שהערך 159 מ״מ הוא הגובה שצריך להשוות למארז. נתון הזרימה 75.2 CFM מתייחס למאוורר במהירות המוצהרת ולא לכל חלל המארז. רשימת התושבות LGA1851, LGA1700, LGA1200, LGA115X, AM5, AM4 מתארת התאמת עיגון, לא מדד להספק הקירור על מעבד מסוים. אם משדרגים מחשב קיים, יש להשוות את שלושת סוגי הנתונים בנפרד: תושבת המעבד, המקום הפיזי במארז ותכנון זרימת האוויר. כך אפשר להימנע מהזמנת דגם שתואם ללוח אך אינו נכנס למארז, או שמותקן פיזית אך אינו מקבל זרימת אוויר מספקת.

מפרט טכני

• דגם: הקירור
• סוג: קירור אוויר למעבד
• תושבות: LGA1851, LGA1700, LGA1200, LGA115X, AM5, AM4
• מידות: 127 × 114 × 159 מ״מ
• גובה: 159 מ״מ
• מאווררים: 2 × 120 מ״מ
• מהירות: עד 2,400 סל״ד
• זרימת אוויר: 75.2 CFM
• רעש: 30 dBA
• חיבור: 4-pin PWM
• מבנה צינורות חום: שישה צינורות חום מנחושת
• לחץ סטטי: 3.63 mmH₂O

שאלות ותשובות

לאילו תושבות מתאים הקירור?

LGA1851, LGA1700, LGA1200, LGA115X, AM5, AM4

מה גובה הקירור?

159 מ״מ.

כמה מאווררים יש?

2 בקוטר 120 מ״מ.

מה טווח או מהירות המאוורר?

עד 2,400 סל״ד.

מה נתון זרימת האוויר?

75.2 CFM.

מה נתון הרעש?

30 dBA.

איזה חיבור מאוורר נדרש?

4-pin PWM.

מה מבנה פיזור החום?

שישה צינורות חום מנחושת.

מהו הגימור של הדגם?

שחור.

מה חשוב לבדוק במארז?

מקום לקירור בגובה 159 מ״מ ומרווח סביב המאוורר והזיכרון.
