מארז Antec Flux M Black Compact Micro-ATX עם 6 מאווררים

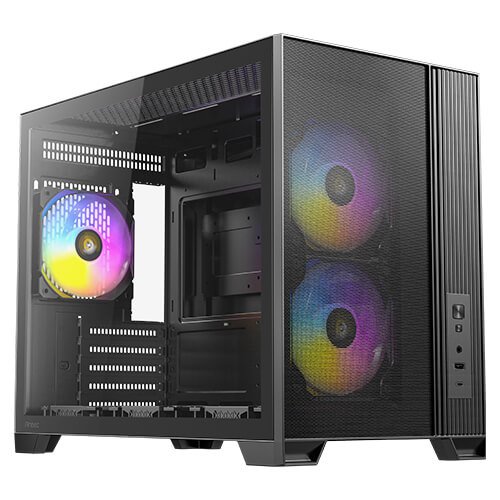

מארז Antec Flux M Black Compact Micro-ATX עם 6 מאווררים הוא מארז קומפקטי בצבע שחור, המיועד ללוחות אם Micro-ATX ו־ITX. הוא משלב מבנה מפלדה ופלסטיק עם דופן צד מזכוכית מחוסמת בעובי 3 מ״מ. במארז מותקנים מראש שישה מאווררי PWM בקוטר 120 מ״מ, ולכן נקודת המוצא לתכנון הבנייה כוללת מאווררים קיימים, לצד מקומות התקנה נוספים שיש לבחור עבורם חומרה בנפרד. לפני בחירת הרכיבים כדאי לבדוק את מידות המארז, את מגבלות האורך והגובה ואת מיקום ספק הכוח בחזית. כך אפשר להבחין בין רכיבים שהמארז מקבל לבין רכיבים שכבר מגיעים מותקנים בו.

מידות ותכנון המקום

מידות המארז הן עומק 459 מ״מ, רוחב 247 מ״מ וגובה 365 מ״מ. כדאי להשוות את שלושת הממדים למקום המיועד לו, ולא להסתמך רק על ההגדרה ״קומפקטי״. העומק חשוב בבדיקת השטח על השולחן או במדף, ואילו הרוחב והגובה מסייעים לתכנן מרווח סביב המארז לצורך חיבור ציוד וגישה לתחזוקה. הדופן השקופה מאפשרת לראות את פנים המערכת מצד המארז, אך היא גם סיבה מעשית לתכנן מראש את מסלול הכבלים ואת מיקום הרכיבים הגלויים. המבנה מיועד לפורמט Micro-ATX או ITX; לוח ATX בגודל מלא אינו נתמך.

זרימת אוויר ומה מותקן מראש

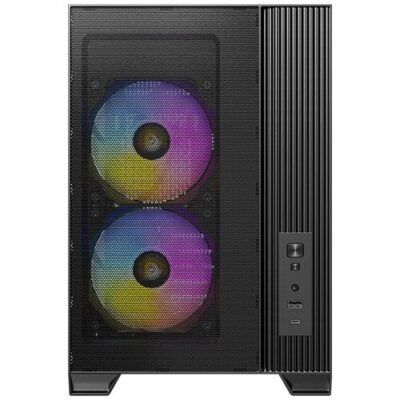

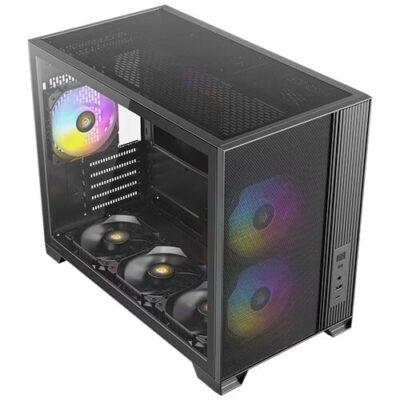

בחזית יש רשת, ובתחתית ממוקמים שלושה מאווררי 120 מ״מ מדגם reverse, ללא תאורת RGB, המכניסים אוויר לכיוון אזור הכרטיס הגרפי. שני מאווררי 120 מ״מ נוספים מותקנים בחזית וכוללים ARGB; מאוורר 120 מ״מ אחד מותקן מאחור וכולל גם הוא ARGB. בסך הכול מותקנים מראש שישה מאווררי PWM, מהם חמישה משמשים לכניסת אוויר. החלוקה הזאת חשובה למי שמתכנן את מראה התאורה: שלושת המאווררים התחתונים אינם מאווררי RGB, אף שהם חלק ממערך המאווררים הכלול במארז.

מיקום המאווררים התחתונים מכוון את כניסת האוויר אל אזור הכרטיס הגרפי, בעוד חזית הרשת משמשת פתח נוסף לזרימת אוויר. מסנני אבק נמצאים בחלק העליון ובחלק התחתון. בתכנון ההצבה והניקוי, כדאי להביא בחשבון גישה לשני האזורים האלה ולא לחסום את פתחי האוורור. המפרט מתאר את פריסת המאווררים ואת כיווני הכניסה, אך אינו מספק נתון ביצועים למערכת מסוימת; התוצאה בפועל תלויה גם ברכיבים שייבחרו ובאופן התקנתם.

מקומות למאווררים ולרדיאטורים

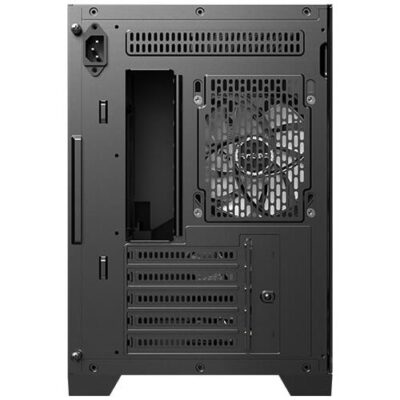

המארז כולל מקומות התקנה לשני מאווררי 120 מ״מ בחזית, לשלושה בחלק העליון, לשלושה בתחתית ולאחד מאחור. שני המקומות בחזית, שלושת המקומות בתחתית והמקום האחורי כבר מאוכלסים במאווררים המותקנים מראש. שלושת מקומות המאווררים העליונים הם אפשרות התקנה, ולא שלושה מאווררים נוספים הכלולים בשישייה. ההבחנה הזאת עוזרת לחשב כמה מאווררים קיימים בבנייה הראשונית וכמה תוספות, אם בכלל, צריך לבחור בנפרד.

לתכנון קירור נוזלי, בחלק העליון נתמכים רדיאטורים במידות 120, 240 או 360 מ״מ, ומאחור נתמך רדיאטור 120 מ״מ. אלה אפשרויות התקנה לרדיאטור, לא ציון של רדיאטור שמגיע עם המארז. בחירה ברדיאטור עליון צריכה להיעשות יחד עם תכנון המאווררים באותו אזור, ולא כחישוב נפרד של כל מקום התקנה. לפני הרכבה, רצוי לבדוק את מידות מכלול הקירור שנבחר ואת מיקומו ביחס ללוח האם, לכבלים ולשאר חלקי המערכת.

תאימות ללוח אם, כרטיס גרפי וספק כוח

המארז תומך בלוחות אם Micro-ATX ו־ITX בלבד, ומציע חמישה חריצי הרחבה. האורך המרבי המוצהר לכרטיס גרפי הוא 405 מ״מ, והגובה המרבי למקרר מעבד הוא 175 מ״מ. אלה שתי בדיקות נפרדות: אורך הכרטיס אינו מעיד על התאמת מקרר המעבד, ולהפך. בתוך המארז קיימת גם תושבת תמיכה מובנית לכרטיס גרפי. כאשר בוחרים כרטיס מסוים, יש להשוות את אורכו לנתון המרבי ולתכנן את התקנתו לצד החיווט ושאר הרכיבים.

ספק הכוח מותקן בחזית המארז, ואורכו המרבי הנתמך הוא 160 מ״מ ללא הכבלים. הניסוח ״ללא הכבלים״ חשוב במיוחד בבחירה: אורך גוף הספק לבדו אינו כולל את המקום הדרוש למחברים ולחיווט היוצא ממנו. המפרט מציין מרחב לכבלים של עד 59 מ״מ בחזית ועד 49 מ״מ מאחורי לוח האם. הנתונים האלה מסייעים לתכנון מסלולי הכבלים, אך אינם מחליפים בדיקה של המחברים, עובי הכבלים וסידורם בבנייה הספציפית.

אחסון וממשקים נגישים

לאחסון קיימים מקומות לשני כונני 3.5 אינץ׳ ולשני כונני 2.5 אינץ׳. לפני רכישת הכוננים, אפשר למפות איזה מקום מיועד לכל כונן, ובמקביל לתכנן את כבלי הנתונים והחשמל הדרושים לו. מספר המקומות מציין את אפשרויות ההתקנה במארז; הוא אינו מציין שכוננים כלולים בו. יחד עם חמשת חריצי ההרחבה, הנתונים האלה עוזרים לבנות רשימת רכיבים מסודרת לפני תחילת ההרכבה.

מערך החיבורים והבקרות בחזית כולל כפתור הפעלה, כפתור איפוס, חיבור USB 3.0 אחד, חיבור Type-C בתקן USB 3.2 Gen 2 במהירות מוצהרת של 10Gbps, ושקע שמע משולב. למי שמחבר התקנים ניידים לעיתים קרובות, כדאי לבדוק מראש אילו חיבורים נדרשים לו ובאיזה תקן הם פועלים. החיבור הקדמי מציין את הממשק הזמין במארז; בעת תכנון המערכת יש לבדוק בנפרד גם את התאמת החיבורים הפנימיים בלוח האם שנבחר.

למי מתאים התכנון הזה

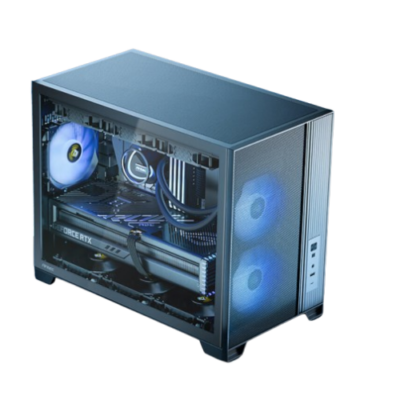

זהו בסיס לבנייה עם לוח Micro-ATX או ITX, למי שרוצה לדעת מראש כמה מאווררים מותקנים, היכן הם נמצאים ואילו אזורים נשארים זמינים להתקנה. בבנייה המשתמשת בכרטיס גרפי, המאווררים התחתונים ותושבת התמיכה המובנית הם פרטים שכדאי להביא בחשבון בעת סידור הפנים. בבנייה עם רדיאטור עליון, חשוב להתייחס אליו כחלק מתכנית הקירור הכוללת. בכל מקרה, בדיקת התאימות צריכה לכלול את מידות הכרטיס הגרפי, מקרר המעבד וספק הכוח, ולא רק את גודל לוח האם.

מי שמעדיף תאורה במאווררים הגלויים צריך להבחין בין שני מאווררי ה־ARGB בחזית והמאוורר האחורי לבין שלושת המאווררים התחתונים ללא RGB. המידע המאומת אינו מציין בקר מאווררים או בקר ARGB כלול, ולכן אין להניח שהם מגיעים עם המארז. דרך שימושית לתכנן רכישה היא לרשום תחילה את הרכיבים המותקנים מראש, אחר כך את אפשרויות ההתקנה הנתמכות, ולבסוף את הרכיבים והחיבורים שיידרשו לבנייה האישית.

שאלות ותשובות

אילו לוחות אם נתמכים במארז?

המארז תומך בלוחות אם Micro-ATX ו־ITX; לוח ATX בגודל מלא אינו נתמך.

כמה מאווררים מותקנים מראש?

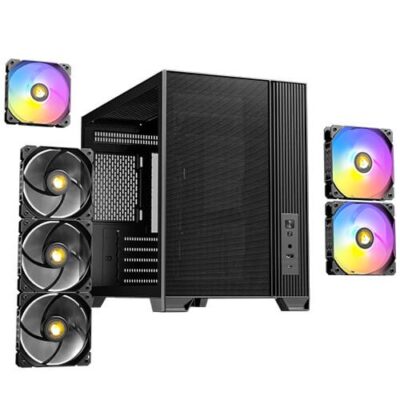

מותקנים מראש שישה מאווררי PWM בקוטר 120 מ״מ: שניים בחזית, שלושה בתחתית ואחד מאחור.

האם כל המאווררים כוללים תאורת ARGB?

לא. שני המאווררים הקדמיים והמאוורר האחורי כוללים ARGB; שלושת המאווררים התחתונים אינם כוללים RGB.

מהן מידות המארז?

עומקו 459 מ״מ, רוחבו 247 מ״מ וגובהו 365 מ״מ.

מהו האורך המרבי לכרטיס גרפי?

האורך המרבי המוצהר לכרטיס גרפי הוא 405 מ״מ.

מהו הגובה המרבי למקרר מעבד?

המארז תומך במקרר מעבד בגובה של עד 175 מ״מ.

איזה אורך ספק כוח נתמך?

אורך ספק הכוח המרבי הוא 160 מ״מ, ללא הכבלים, והוא מותקן בחזית המארז.

אילו רדיאטורים אפשר להתקין?

בחלק העליון נתמכים רדיאטורים בגודל 120, 240 או 360 מ״מ; מאחור נתמך רדיאטור 120 מ״מ.

כמה מקומות יש לכוננים?

יש מקומות לשני כונני 3.5 אינץ׳ ולשני כונני 2.5 אינץ׳.

אילו חיבורים זמינים בחזית?

בחזית יש USB 3.0 אחד, חיבור Type-C בתקן USB 3.2 Gen 2 במהירות 10Gbps ושקע שמע משולב, לצד כפתורי הפעלה ואיפוס.
