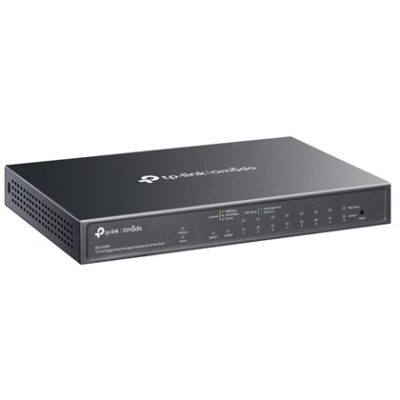

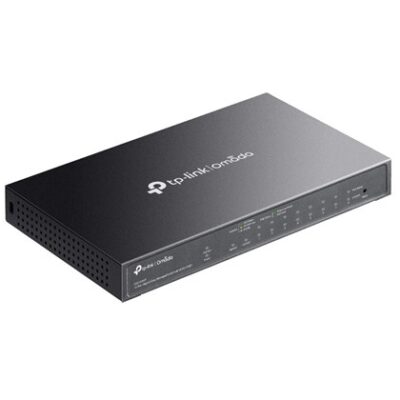

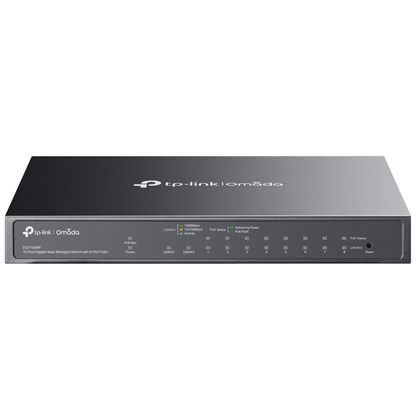

מתג מנוהל TP-Link Omada ES210GMP עם 8 יציאות PoE+ ותקציב 123W

מתג מנוהל TP-Link Omada ES210GMP עם 8 יציאות PoE+ ותקציב 123W

חיבור ציוד רשת ומתח יחד

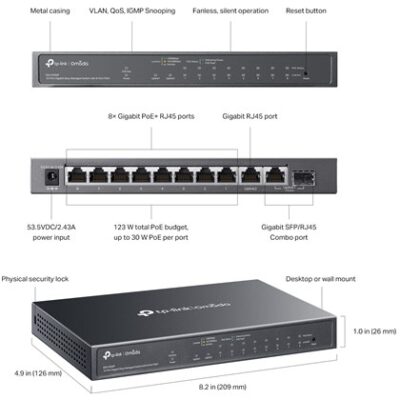

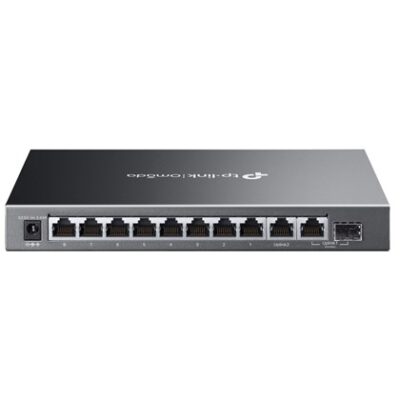

TP-Link Omada ES210GMP הוא מתג Easy Managed לבית עסק או למערכת שבה פועלות מצלמות IP, נקודות גישה ומחשבים קוויים. תצורת החיבורים שלו כוללת שמונה יציאות RJ45 של PoE+, יציאת RJ45 רגילה ועוד ממשק uplink משולב של RJ45 או SFP. שמונה יציאות ה־PoE+ יכולות להעביר גם נתונים וגם מתח לציוד שתומך ב־802.3af/at, וכך לצמצם צורך בשקע חשמל ליד כל מצלמה. מספר היציאות הרגילות חשוב גם הוא, מפני שחיבור לנתב או למתג מרכזי משתמש בחיבור פיזי אחד. במוצר זה יש 10 חיבורים פעילים לכל היותר, מפני ש־RJ45 ו־SFP בחיבור המשולב הם חלופות. לפני הזמנה כדאי לספור את כל המכשירים ואת החיבור המרכזי, ולא רק את מספר מצלמות ה־PoE. מתג רשת אינו מחליף נתב ואינו מייצר Wi-Fi בעצמו; נקודות גישה המחוברות אליו עשויות לשדר רשת אלחוטית לפי הגדרותיהן.

תקציב PoE ומגבלה לכל יציאה

לפי דף TP-Link, התקציב הכולל של ES210GMP הוא 123W לכל שמונה יציאות ה־PoE+ יחד. יציאה בודדת יכולה לספק עד 30W לציוד 802.3at תואם, אך אין אפשרות להעמיס שמונה מכשירים של 30W בו־זמנית על התקציב המשותף. תכנון נכון דורש רשימת צריכת שיא לכל מצלמה, נקודת גישה או טלפון IP, כולל מצבים כמו תאורת לילה או פעילות מנוע. אם הסכום עובר את 123W, יש להפחית עומס או לבחור מתג בעל תקציב גבוה יותר. רצוי להשאיר מרווח גם כאשר הסכום התיאורטי נכנס בדיוק לגבול. ציוד שאינו תומך ב־PoE יכול להשתמש בחיבור נתונים רגיל, אך אין להניח שכל מכשיר עם שקע רשת יודע לקבל חשמל בכבל.

ניהול Omada והפרדת רשתות

המתג מציע יכולות ניהול המתאימות למשפחת Omada, לצד חיבור בסיסי של כבלים. תכונות כגון VLAN, ‏QoS ו־IGMP Snooping מאפשרות לתכנן הפרדה בין מצלמות לעמדות עבודה ולתעדף שירותים מסוימים, בהתאם למצב ההפעלה. ניהול מרכזי דרך סביבת Omada יכול לעזור כאשר יש כמה רכיבי רשת באתר, אך עשוי לדרוש בקר או הגדרת שירות מתאימה. הגדרת VLAN במתג בלבד לא מספיקה אם הנתב והחיבורים האחרים אינם מכירים באותן רשתות; תכנון לא נכון יכול לנתק מצלמות מה־NVR. לכן לפני שינוי ברשת פעילה מומלץ לתעד פורטים, כתובות, סוגי ציוד ומסלול uplink. אם כל הדרישה היא הוספת יציאות פשוטה, אפשר להתחיל מתעבורה בסיסית ורק אחר כך להפעיל ניהול לפי צורך ממשי.

מהירות יציאות וקישור מרכזי

כל יציאות ה־Ethernet בדגם פועלות בקצב Gigabit. קיבולת המיתוג הפנימית המוצהרת היא 20Gbps, אך נתון זה אינו מהירות של יציאה אחת. כאשר כמה מצלמות שולחות וידאו למקליט, יש לבחון את סכום התעבורה על ה־uplink, את קצב המקליט ואת איכות כבלי הרשת. החיבור המשולב לא מאפשר להפעיל בעת ובעונה אחת את שקע הנחושת ואת חריץ הסיב כיציאות עצמאיות. מודול SFP תואם נדרש אם בוחרים באפשרות הסיב. אפשר לחבר ציוד 100Mbps ישן לצד ציוד Gigabit, כאשר כל חיבור מתאם קצב בהתאם לקצותיו. אם יש שרת קבצים עם ממשק 2.5G או 10G ורוצים לנצל אותו במלואו, מתג בעל יציאות Multi-Gig עשוי להתאים יותר. אין להסיק מן המילה Smart או Managed שהפורט הפיזי מהיר מ־1Gbps.

התקנה ואבחון תקלות

לפני ההתקנה דאגו למקור חשמל מתאים למתג ולמקום מאוורר ונגיש לחיווט. מומלץ לסמן איזה כבל מחובר לנתב, איזה למקליט ואיזה לכל מצלמה. נוריות החיווי מסייעות להבחין בין אובדן קישור לבין בעיית אספקת מתח, אך הן אינן מחליפות בדיקה של תקציב PoE ושל ציוד הקצה. במקרה שמצלמה אחת אינה פועלת, נסו תחילה כבל תקין ויציאה אחרת ורק אז שנו הגדרות רשת. כאשר מחליפים נתב או בקר, ודאו שהגדרות VLAN והניהול נשמרות בהתאם לתכנון. מיקום נוח לתחזוקה חשוב במיוחד במשרד שבו מצלמות פעילות בכל שעות היום. הגוף אינו מיועד לחשיפה ישירה לגשם, ולכן התקנה מחוץ לבניין דורשת ארון ותשתית העומדים בתנאי הסביבה.

בחירת המתג המתאים לרשת

הדגם ES210GMP מתאים למי שצריך שמונה יציאות PoE+ בתקציב משותף של 123W, בתצורה הכוללת 10 חיבורים פעילים לכל היותר, מפני ש־RJ45 ו־SFP בחיבור המשולב הם חלופות. אם צפויות בעתיד מצלמות נוספות, יש להשאיר מקום פיזי וגם תקציב מתח מספיק; עוד יציאה פנויה אינה עוזרת כאשר התקציב כבר מלא. אם דרוש חיבור מרכזי מהיר מ־Gigabit, בחרו מראש דגם עם uplink מתאים. אם כל המצלמות הן בעלות צריכת חשמל גבוהה, השוו את תקציב ההספק הכולל ולא רק את הכותרת ״8 PoE״. אם הרשת אינה צריכה ניהול, אפשר לבחור גם מתג פשוט יותר, אך ברשת עם הפרדה, ניטור וציוד Omada קיים ליכולות הניהול יש ערך מעשי. בחירה לפי מפת חיבורים וצריכת חשמל תמנע הפתעות לאחר ההתקנה.

שאלות ותשובות על מתג מנוהל TP-Link Omada ES210GMP עם 8 יציאות PoE+ ותקציב 123W

כמה יציאות PoE+ יש?

שמונה יציאות תומכות ב־802.3af/at להזנת ציוד קצה תואם.

מהו תקציב PoE כולל?

123W משותפים לכל שמונה יציאות ה־PoE+, לא לכל יציאה בנפרד.

האם כל יציאה יכולה לספק 30W?

עד 30W ליציאה תואמת, אך סכום כל המכשירים חייב להישאר בתוך התקציב הכולל.

כמה חיבורים יש במתג?

10 חיבורים פעילים לכל היותר, מפני ש־RJ45 ו־SFP בחיבור המשולב הם חלופות.

האם יש יציאות 2.5G?

לא. החיבורים המוצגים כאן הם Gigabit, כלומר עד 1Gbps ליציאת Ethernet.

האם אפשר להשתמש בו בלי בקר Omada?

כן, חיבור בסיסי אפשרי גם בלי בקר; ניהול מרכזי דורש תצורה ורכיבים מתאימים.

האם אפשר להפריד רשת מצלמות?

כן, ניתן להשתמש ב־VLAN בתכנון הכולל גם את הנתב ואת שאר רכיבי הרשת.

האם המתג משדר Wi-Fi?

לא. נקודת גישה מחוברת יכולה לשדר Wi-Fi, אך המתג עצמו אינו נתב אלחוטי.

איך בודקים התאמה למצלמות?

רשמו את תקן PoE ואת צריכת השיא של כל מצלמה, וודאו שסך הצריכה מתאים לתקציב.

מה החשוב ביותר לפני רכישה?

מספר חיבורים, צריכת PoE מצטברת, מהירות uplink וצורך בניהול רשת או בחיבור סיב.
