מתג PoE+ ‏Cudy GS1010PS2 עם 8 יציאות Gigabit ותקציב 120W

מתג PoE+ ‏Cudy GS1010PS2 עם 8 יציאות Gigabit ותקציב 120W

ריכוז מצלמות ונקודות גישה

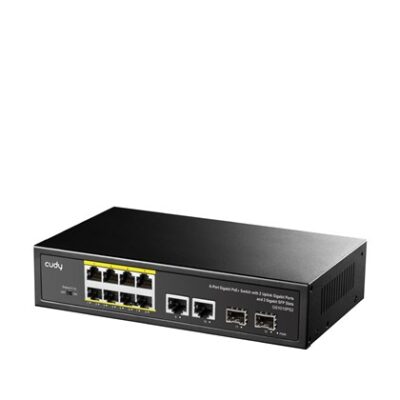

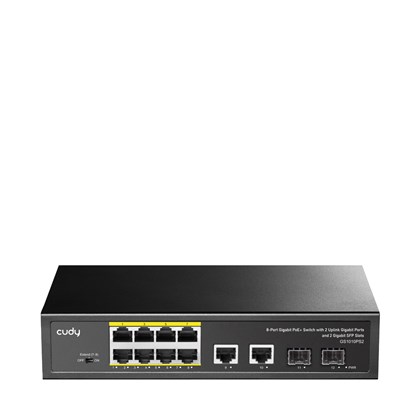

Cudy GS1010PS2 הוא מתג רשת בעל שמונה יציאות RJ45 המספקות נתונים וגם מתח PoE+ לציוד תומך. בנוסף קיימות שתי יציאות RJ45 נוספות במהירות Gigabit ועוד שני חריצי SFP של Gigabit לצורך חיבור לנתב, למתג מרכזי או לציוד אחר. המבנה מתאים לפריסת מצלמות IP, נקודות גישה או טלפוני רשת כאשר אין שקע חשמל סמוך לכל נקודת קצה. בחזית נראים שמונה חיבורי PoE, שתי יציאות RJ45 נוספות ושני חריצי SFP נפרדים. תכנון נכון מתחיל בספירת מכשירים: אם שמונה מכשירים צריכים PoE, כל שמונה יציאות ההזנה עשויות להיות תפוסות, ולכן החיבורים הנוספים חשובים לקישור הרשת המרכזי. יש לזכור שהמוצר אינו נתב ואינו משדר Wi-Fi בעצמו. הוא מפיץ תעבורת Ethernet ומתח לציוד מתאים, בעוד שירות האינטרנט ותצורת האבטחה נקבעים ברכיבי הרשת האחרים.

תקציב הספק כולל של 120W

לפי Cudy, GS1010PS2 מספק תקציב PoE משותף של 120W. כל אחת משמונה יציאות ההזנה יכולה לספק עד 30W לציוד תומך 802.3af/at, אבל הסכום של שמונה פעמים 30W גבוה מן התקציב הכולל. לפני התקנה רשמו את צריכת השיא של כל מצלמה או נקודת גישה, לא רק את הצריכה במנוחה. מצלמה עם תאורת לילה, מנוע או חימום עשויה לצרוך יותר בזמן מסוים. אם שמונה מכשירים דורשים יחד יותר מ־120W, המתג אינו מתאים לתצורה הזאת אף שיש בו מספיק יציאות פיזיות. השאירו גם מרווח תפעולי במקום לתכנן שימוש קבוע בדיוק בגבול. מכשיר שאינו תומך ב־PoE עדיין יכול להתחבר לנתונים, אך אינו מקבל מתח שימושי רק מכיוון שהוא מחובר ליציאה מסומנת.

מהירות Ethernet וחיבורי uplink

חיבורי הנחושת בדגם זה הם Gigabit Ethernet. נתון זה מספיק למצלמות ונקודות גישה רבות, אך אינו מספק יציאת 2.5G או 10G למי שצריך קצב מרכזי גבוה יותר. קיבולת רשת בפועל תלויה גם במספר המכשירים, בקצב המתג הראשי ובכבלי הרשת. שני חריצי ה־SFP מיועדים למודולי סיב תואמים לצורך uplink. הם אינם יציאות SFP+ של 10G, והמודול, הסיב והתאימות אינם נובעים מעצם קיום החריץ. כאשר כמה מצלמות משדרות בו־זמנית למקליט, כדאי לבדוק את סכום קצבי הווידאו ואת הקישור אל המקליט ולא רק את מהירות כל מצלמה בנפרד. משתמש שמצפה לקצב Gigabit בכל יציאה צריך לזכור ש־uplink יחיד של Gigabit יכול להיות משותף לתעבורה רבה. יש להשתמש בכבלים ומחברים תקינים ולוודא התאמה גם של ציוד הקצה לתקן PoE. קצב של חריץ או יציאה אינו מרחיב את תקציב המתח.

מצבי עבודה והגבלותיהם

משפחת המתגים מציגה מצב Extend לשימוש בחיבורים מסוימים בטווח ארוך יותר לפי הנחיות Cudy. מצב כזה עשוי להוריד את מהירות הנתונים ביציאות שאליהן הוא חל, ולכן אין לבחור בו אוטומטית כאשר הכבל קצר. את המצב מפעילים רק לאחר בדיקה של הטווח ושל קצב הנתונים הנדרש למכשיר. התקן מתאים לרשתות שבהן רוצים פריסה פשוטה של PoE בלי תפריט ניהול ארגוני מסובך. שדות הספק מציינים לעיתים תכונות כמו SNMP, שרת DHCP או ניהול Aruba שאינן מתאימות למשפחת המוצרים הזו; אינן מוצגות כאן כתכונות מאומתות. אם הארגון צריך VLAN בניהול מלא, ניטור לפי יציאה או מדיניות אבטחה מורכבת, עדיף לבחור מתג מנוהל מתאים מראש. מיקום המתג בארון תקשורת יבש ומאוורר מסייע לשמור על עבודה יציבה תחת עומס.

חיווט, חשמל ותחזוקה

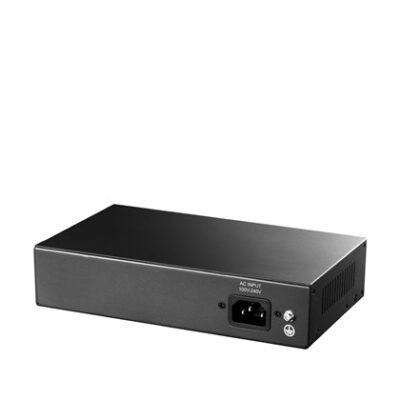

המתג דורש חיבור חשמל מקומי כדי להזין את עצמו ואת צרכני ה־PoE. מומלץ לסמן מראש את כבלי המצלמות ואת החיבור למתג המרכזי, ולהשאיר גישה לנוריות המצב ולספק הכוח. בעיית תמונה ממצלמה אחת יכולה לנבוע מכבל תקול, מחריגה בתקציב הספק או מן המצלמה עצמה; סדר בדיקה פשוט מתחיל בנורת הקישור ובצריכת המכשיר. אל תמשכו כבלי Ethernet במקביל לכבלי חשמל בצורה שאינה עומדת בדרישות ההתקנה, והגנו על קצוות הממוקמים בחוץ בהתאם לתנאי הסביבה. GS1010PS2 מיועד לשימוש במקום יבש; העובדה שמצלמת קצה מוגנת מים אינה אומרת שגם המתג יכול להיות חשוף לגשם. כאשר כמה יציאות PoE פעילות יחד, שימו לב לאוורור מסביב לגוף המתג ולארון שבו הוא יושב.

התאמה לתכנית הרשת

הבחירה ב־GS1010PS2 נכונה כאשר צריך עד שמונה יציאות PoE+ וסכום הצריכה נשאר במסגרת 120W, לצד שתי יציאות RJ45 נוספות במהירות Gigabit ועוד שני חריצי SFP של Gigabit. לפני הרכישה בדקו כמה מצלמות או נקודות גישה יתווספו בעתיד, האם יהיה שימוש בחיבור סיב, וכיצד מתחבר המקליט או הנתב אל המתג. אם נדרש ציוד PoE++ עתיר הספק או תקציב גדול מ־120W, יש לבחור דגם אחר. אם צריך רק שתי מצלמות, מתג קטן יותר עשוי להספיק ולפשט את הארון. כאשר מטרת הרשת היא ניהול VLAN מתקדם, אין להניח שכל מתג PoE מספק אותו. רשימת ציוד עם צריכת שיא, סוג חיבור וקצב נתונים היא הדרך המעשית להחליט אם המוצר הזה עונה על כל דרישות ההתקנה.

שאלות ותשובות על מתג PoE+ ‏Cudy GS1010PS2 עם 8 יציאות Gigabit ותקציב 120W

כמה יציאות PoE+ יש?

יש שמונה יציאות RJ45 עם אספקת PoE+ לציוד תומך 802.3af/at.

מהו תקציב המתח הכולל?

120W לכל שמונה יציאות ה־PoE יחד, ולא 120W בכל יציאה.

כמה מתח אפשר לקבל מיציאה אחת?

עד 30W ליציאה תואמת, בכפוף לתקציב הכולל של המתג ולצריכת הציוד.

כמה חיבורי uplink יש?

שתי יציאות rj45 נוספות במהירות gigabit ועוד שני חריצי sfp של gigabit.

האם זה מתג 2.5G?

לא. יציאות הנחושת המוצגות כאן הן Gigabit Ethernet.

האם אפשר לחבר ציוד שאינו PoE?

כן. מכשיר Ethernet רגיל יכול להשתמש בתעבורת נתונים גם אם אינו צורך מתח מהיציאה.

האם המתג עצמו משדר Wi-Fi?

לא. נקודת גישה תואמת המחוברת אליו יכולה לשדר Wi-Fi, אך המתג עצמו אינו נתב אלחוטי.

האם מצב Extend שומר על מהירות Gigabit?

במצב טווח מורחב ייתכן קצב נמוך יותר ביציאות הרלוונטיות; השתמשו בו רק לאחר בדיקת צורך וטווח.

האם נדרש כבל מיוחד ל־PoE?

נדרש כבל רשת תקין ותואם לתנאי ההתקנה ולמרחק; איכות המחברים חשובה לנתונים ולהזנה.

מה לבדוק לפני רכישה?

מספר צרכני PoE, צריכת שיא מצטברת, מהירות uplink, צורך בסיב ותנאי ההצבה בארון התקשורת.
