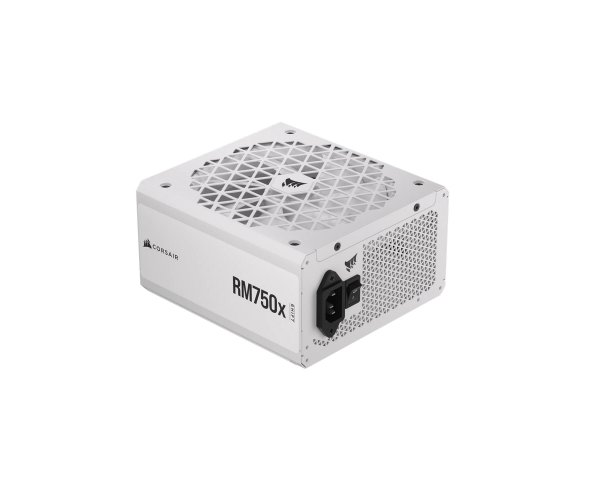

ספק כוח לבן Corsair RM750x SHIFT 80 Plus Gold Fully Modular ATX 3.1

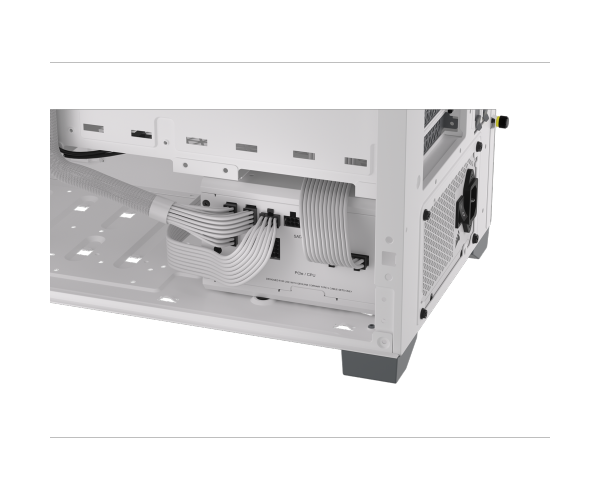

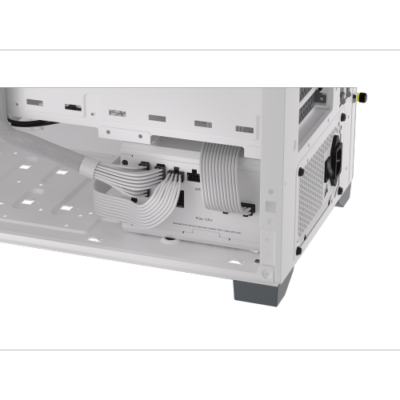

ספק כוח לבן Corsair RM750x SHIFT 80 Plus Gold Fully Modular ATX 3.1, מק״ט יצרן CP-9020273-EU, הוא ספק בהספק רציף של 750W עם חיבורים מודולריים הממוקמים בצדו. הצבע הלבן והמק״ט המדויק מזהים את הגרסה הזאת, ולא את הגרסה השחורה CP-9020251-EU. המיקום הצדדי משנה בעיקר את אופן התקנת הכבלים: מחברים אותם מהצד לאחר הצבת הספק במארז, במקום לגשת אל גב הספק בתוך תא הכבלים.

לפני בחירה בספק, בדקו שהמארז תומך בספק כוח בתקן המבנה ATX, שרוחבו לפחות 210 מ״מ ושנותרת גישה אל שקעי הכבלים שבצד הספק לאחר ההתקנה. רוחב המארז לבדו אינו מבטיח שהגישה פנויה: מחיצות, דפנות או תכנון תא הספק עשויים להפריע. כדאי לבדוק גם את מסלול הכבלים ואת המקום הדרוש לכיפוף נוח שלהם, במיוחד אם תא הספק סגור.

ההספק הרציף הוא 750W. במסילת ‎+12V הנתון הוא 62.5A, כלומר 750W במסילה זו. אלו נתוני הספק, לא הבטחה להתאמה לכל שילוב רכיבים: את צריכת המערכת יש לחשב לפי הרכיבים שנבחרו ולפי המחברים שהם דורשים. כניסת החשמל המוצהרת היא ‎100–240V AC. היעילות מסומנת 80 PLUS Gold, ולצדה דירוג Cybenetics Gold; דירוג הרעש המצוין הוא Cybenetics A+.

הקירור מבוסס על מאוורר בקוטר 140 מ״מ עם מיסב FDB. המפרט הזה מתאר את המאוורר, אך אינו תחליף לבדיקת האוורור בפועל במארז: יש לוודא שפתח האוויר של הספק אינו חסום ושמסלול האוויר סביבו מתאים לאופן ההתקנה. מיקום השקעי הצד אינו משנה את הצורך בבדיקת מקום פנוי למאוורר, לכבל החשמל ולגישה לחיבורי הספק בזמן ההרכבה.

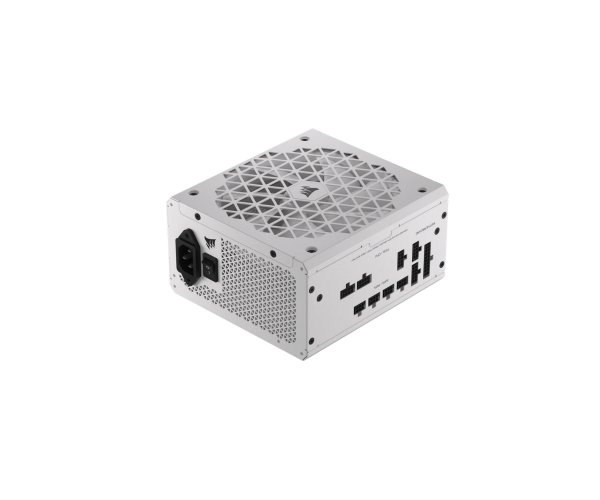

זהו דגם Fully Modular: כבלי היציאה ניתקים מהספק, ולכן אפשר לחבר רק את הכבלים הדרושים למערכת. בצד הספק משתמשים במחברי Corsair Type 5, ולא בכבלי Type 4. גם אם מחבר של כבל אחר נראה דומה, אין להסיק מכך שסידור המגעים שלו מתאים. השתמשו בכבלים שסופקו לדגם או בכבלים חלופיים שאושרו עבורו במפורש, ונתקו את הספק מהחשמל לפני שינוי החיבורים.

לחיבורי הלוח מסופק כבל ATX אחד עם מחבר 24 פינים. עבור הזנת המעבד כלולים שני כבלי EPS נפרדים, שלכל אחד מהם מחבר ‎4+4 אחד. ההפרדה מאפשרת לבחור כמה כבלים לחבר בהתאם לשקעי ההזנה בלוח האם, בלי להניח שכל לוח דורש את שניהם. בדקו במדריך הלוח אילו חיבורי EPS נדרשים, והעבירו את הכבלים לפני סגירת הגישה לצד הספק.

בצד כבלי התצוגה כלול כבל 12V-2x6 מקורי עם מחבר אחד מסוג ‎12+4, וכן שני כבלי PCIe ‎6+2 נפרדים, עם מחבר אחד בכל כבל. זו רשימת הכבלים של הגרסה הלבנה בעלת המק״ט הזה; אין להחליף אותה בתיאור כבלים של גרסה שחורה. לפני חיבור כרטיס כלשהו יש לבדוק את דרישות המחברים וההספק שלו. אין להניח שמתאם נוסף מצורף או שכל כבל מתאים לכל כרטיס.

לאחסון ולציוד היקפי מסופקים 12 מחברי SATA הפרוסים על שלושה כבלים, וארבעה מחברי PATA על כבל אחד. הפריסה חשובה לא פחות ממספר המחברים הכולל: בדקו היכן נמצאים הכוננים והאביזרים במארז, כדי לוודא שאפשר להגיע אליהם במסלול סביר. ציוד הזקוק למחבר שאינו מופיע ברשימה אינו מקבל אותו אוטומטית באמצעות המבנה המודולרי; יש לאמת את דרישותיו בנפרד.

בעת תכנון ההרכבה, התחילו בבדיקת תאימות המארז וגישה אל צד הספק, ורק אחר כך בחרו את הכבלים לפי שקעי הלוח, הכוננים ושאר הרכיבים. חברו את הכבלים כשהמחברים נגישים והם יושבים במלואם, בלי לכפות חיבור או לחץ חריג ליד השקע. כך אפשר לנצל את היתרון המעשי של חיבור צדדי ומודולרי, בלי לבלבל בין מראה דומה של ספקים או בין סוגי הכבלים שלהם.

שאלות נפוצות

מהו המק״ט של הגרסה הלבנה?

מק״ט היצרן הוא CP-9020273-EU. הוא מזהה את גרסת RM750x SHIFT הלבנה המתוארת כאן; CP-9020251-EU הוא מק״ט של גרסה שחורה, ואין להסתמך על רשימת הכבלים שלה עבור הגרסה הלבנה.

איזה מארז נדרש להתקנה?

נדרש מארז התומך בספק ATX, ברוחב של לפחות 210 מ״מ, עם גישה פנויה לשקעי הכבלים שבצד הספק לאחר הרכבתו. בדקו גם שמחיצות המארז אינן מפריעות לחיבור הכבלים.

האם רוחב מארז של 210 מ״מ מבטיח התאמה?

לא. זהו רוחב מינימלי שיש לבדוק, אך עדיין נחוצה גישה ממשית לצד המחברים ומקום להעברת הכבלים. מבנה תא הספק עשוי להגביל את הגישה גם במארז שרוחבו עומד בדרישה.

מה ההספק הרציף של הספק?

ההספק הרציף הוא 750W. מסילת ‎+12V מדורגת ל־62.5A ול־750W. התאמת ההספק למחשב מסוים תלויה בצריכת רכיביו ובמחברים הדרושים להם, ולא בנתון ההספק בלבד.

אילו כבלים מחברים את לוח האם והמעבד?

כלול כבל ATX אחד עם מחבר 24 פינים ושני כבלי EPS נפרדים. בכל כבל EPS יש מחבר ‎4+4 אחד. מספר חיבורי המעבד שבהם משתמשים נקבע לפי דרישות לוח האם.

אילו כבלי PCIe ו־12V-2x6 כלולים?

כלול כבל 12V-2x6 מקורי עם מחבר ‎12+4 אחד, ולצדו שני כבלי PCIe ‎6+2 נפרדים, עם מחבר אחד בכל כבל. יש לבדוק בנפרד את דרישות המחברים של הרכיב המיועד.

כמה מחברי SATA ו־PATA מסופקים?

יש 12 מחברי SATA על פני שלושה כבלים, וארבעה מחברי PATA על כבל אחד. בדקו גם את מיקום ההתקנים במארז, משום שמספר המחברים אינו מבטיח שמסלול הכבלים מתאים לפריסה מסוימת.

באיזה סוג כבלים מודולריים יש להשתמש?

הדגם משתמש בכבלים מודולריים מסוג Corsair Type 5, לא Type 4. השתמשו בכבלים שסופקו עמו או בכבלים שאושרו עבורו במפורש; דמיון חיצוני בין מחברים אינו אישור לתאימות.

מהם נתוני המאוורר ודירוגי היעילות?

לספק מאוורר 140 מ״מ עם מיסב FDB. דירוגי היעילות המצוינים הם 80 PLUS Gold ו־Cybenetics Gold, ודירוג הרעש הוא Cybenetics A+. יש להשאיר את פתחי האוורור פנויים.

מהו טווח מתח הכניסה?

טווח כניסת החשמל המוצהר הוא ‎100–240V AC. בעת ההתקנה השתמשו בכבל חשמל ובשקע מתאימים, ונתקו את הספק מהחשמל לפני חיבור או החלפה של כבלים מודולריים.
