ספק כוח Corsair RM750x Shift 80 Plus Gold Fully Modular ATX

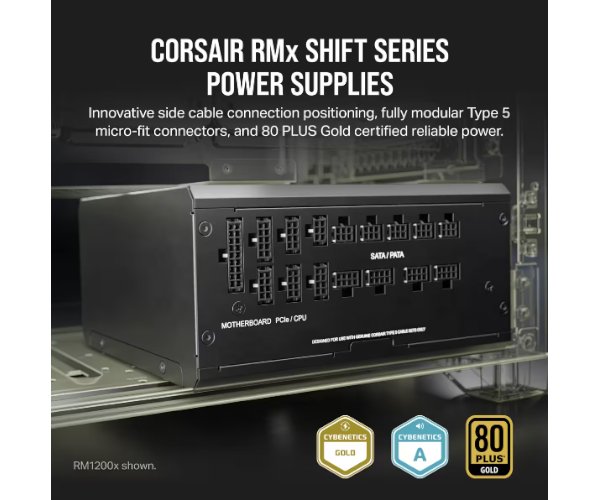

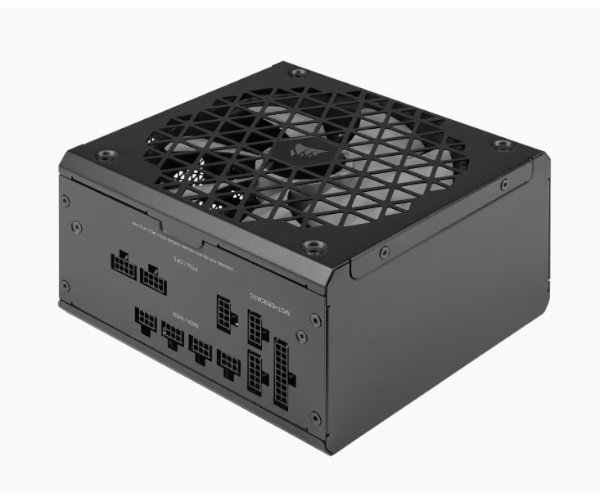

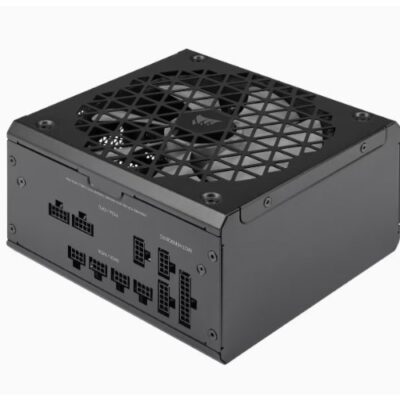

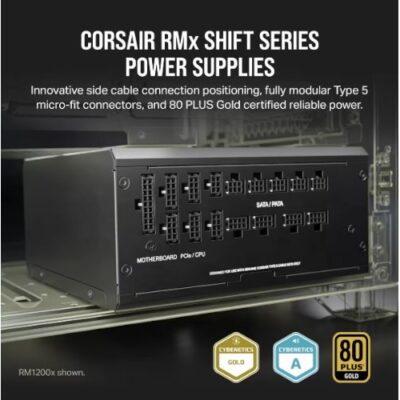

ספק כוח Corsair RM750x Shift 80 Plus Gold Fully Modular ATX, דגם CP-9020251-EU, הוא ספק שחור בהספק רציף של 750W. המאפיין המרכזי שלו הוא מיקום השקעים המודולריים על דופן הגוף, במקום בקצה האחורי המקובל בספקי כוח רבים. הסידור הזה משנה את הדרך שבה מגיעים לחיבורים בזמן הרכבת המחשב או החלפת כבל. לפני שבוחרים בו, חשוב לבדוק לא רק שהמארז מקבל ספק ATX, אלא גם שיש בו מקום לגשת אל דופן החיבורים לאחר ההתקנה.

מבנה והתאמה למארז

מידות גוף הספק הן 160×150×86 מ״מ. נתון העומק של 160 מ״מ עוזר לבדוק את המקום המיועד לספק בתחתית המארז, אך אינו מחליף בדיקה של המרחב לצד השקעים. עבור מבנה SHIFT נדרש מארז ברוחב של לפחות 210 מ״מ, עם גישה לצד הספק לאחר שהוא מותקן. במארז שבו דופן, מחיצה או כלוב כוננים חוסמים את אזור החיבורים, עצם העובדה שהספק נכנס למקומו אינה מספיקה כדי להשתמש בו בנוחות.

כל הכבלים ניתנים לניתוק מן הספק, כך שאפשר לחבר רק את הכבלים הדרושים למערכת. השקעים הפונים לצד עשויים להקל על זיהוי חיבור פנוי ועל הגעה אליו, בתנאי שהמארז משאיר את אותו צד נגיש. כדאי לתכנן מראש גם את מסלול הכבלים מאזור הספק אל לוח האם, הכוננים ושאר הרכיבים. אין לכופף מחבר מיד ביציאתו מן השקע או לדחוס כבלים בין דופן המארז לספק; מקום מעבר מתאים חשוב לא פחות ממידות הגוף הרשומות.

חשמל, יעילות וקירור

הספק מיועד להספק רציף של 750W, ומסילת ‎+12V‎ שלו מדורגת ל־62.5A ול־750W. טווח כניסת החשמל הוא 100–240V AC. דירוג היעילות הוא 80 PLUS Gold, ובנתוני Cybenetics לדגם מופיעים דירוג יעילות Gold ודירוג רעש A+. אלה מדדים שונים: דירוג היעילות מתייחס להמרת החשמל, ואילו דירוג הרעש מתייחס לביצועים האקוסטיים בתנאי הבדיקה. אף אחד מהם אינו מחליף בדיקה של דרישות ההספק והמחברים של הרכיבים המסוימים במחשב.

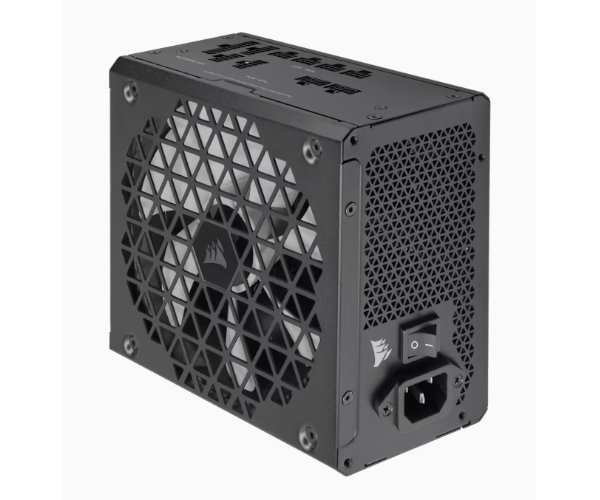

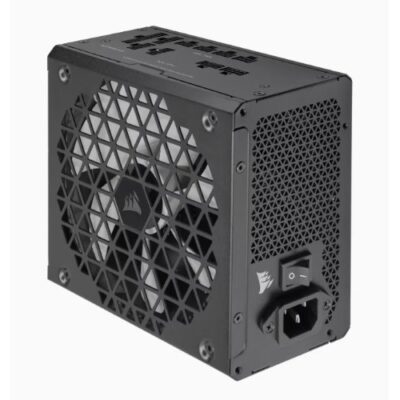

את הקירור מספק מאוורר בקוטר 140 מ״מ עם מיסב Fluid Dynamic Bearing, או FDB. לדגם יש מצב Zero RPM, שבו המאוורר יכול להישאר כבוי כאשר תנאי הפעולה מאפשרים זאת, ולהתחיל לפעול בהתאם לעומס ולחום. לכן מאוורר שאינו מסתובב בכל רגע אינו מעיד כשלעצמו על תקלה. גם כשהספק מותקן בתא ייעודי, יש להשאיר את פתחי האוורור שלו פנויים ולבדוק שכיוון ההתקנה מתאים לפתחי האוויר שהמארז מספק.

הכבלים הכלולים

ללוח האם נכלל כבל ATX אחד עם מחבר 24 פינים. להזנת המעבד נכללים שני כבלי EPS נפרדים, ולכל אחד מחבר 4+4 פינים יחיד. ההפרדה בין הכבלים מאפשרת להגיע לשני שקעי הזנת מעבד בלוחות שבהם הם קיימים, בלי להניח ששני המחברים יושבים על אותו כבל. לפני החיבור כדאי לזהות את סימון שקעי ה־CPU בלוח האם ולהשתמש במחבר המתאים; מחבר EPS ומחבר PCIe אינם תחליפים זה לזה, גם אם לשניהם שמונה פינים במבנה כלשהו.

בצד חיבורי PCIe נכלל כבל מקורי אחד עם מחבר 12V-2x6 בתצורת 12+4 פינים. בנוסף נכללים שני כבלי PCIe עם מחברי 6+2 פינים: לאחד שני מחברים על אותו כבל, ולשני מחבר יחיד. פירוט זה חשוב יותר מספירה כוללת של מחברים, משום שהוא מבהיר גם כמה כבלים נפרדים עומדים לרשותכם. יש לבדוק את סוג המחבר, מספר החיבורים והוראות יצרן הרכיב לפני השימוש; נוכחותו של כבל מסוים אינה מבטיחה התאמה לכל כרטיס או לכל דרישת הספק.

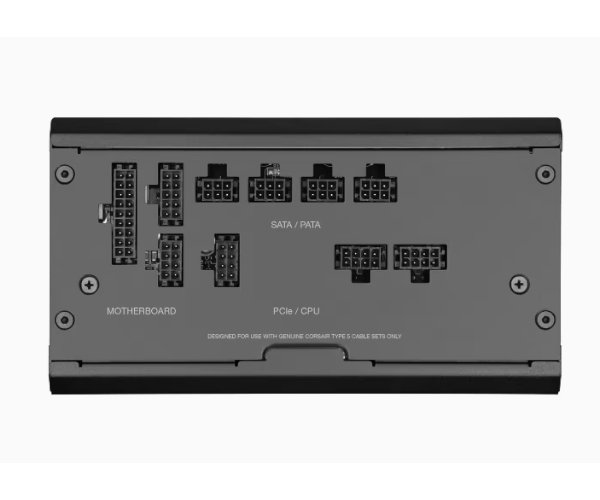

לכוננים ולאביזרים נכללים 12 מחברי SATA המחולקים בין שלושה כבלים, וכן ארבעה מחברי PATA על כבל אחד. הכבלים המודולריים של הדגם הם מסוג Corsair Type 5, ולא Type 4. לכן אין לבחור כבל חלופי לפי צורת התקע בלבד, ואין להעביר אליו כבלים מספק מודולרי אחר ללא אישור מפורש להתאמה. יש להשתמש בכבלים שסופקו עם הספק או בכבלים מתאימים שאושרו עבורו. זהו דגם RM750x SHIFT השחור, ולא דגם מסדרת RMe או גרסת SHIFT הלבנה CP-9020273-EU.

שאלות נפוצות

מהו ההספק הרציף של הספק?

ההספק הרציף המדורג הוא 750W. מסילת ‎+12V‎ מדורגת ל־62.5A, שהם 750W על אותה מסילה.

מהן מידות גוף הספק?

מידות הגוף הן 160 מ״מ עומק, 150 מ״מ רוחב ו־86 מ״מ גובה. יש לבדוק גם מקום לכבלים לצד הגוף.

איזה רוחב מארז נדרש?

נדרש מארז התומך בספק ATX, שרוחבו לפחות 210 מ״מ ושמאפשר גישה לשקעי הצד לאחר התקנת הספק.

היכן נמצאים השקעים המודולריים?

השקעים נמצאים על דופן הספק ולא בקצה האחורי שלו. לכן חשוב לוודא שדופן זו אינה חסומה בתוך המארז.

באיזה סוג כבלים מודולריים משתמש הדגם?

הדגם משתמש בכבלי Corsair Type 5. אין להניח שכבלי Type 4 או כבלים מספק אחר מתאימים לו.

כמה כבלי הזנה למעבד כלולים?

כלולים שני כבלי EPS נפרדים, ולכל אחד מהם מחבר 4+4 פינים אחד לחיבור המתאים בלוח האם.

אילו כבלי PCIe כלולים?

כלולים כבל 12V-2x6 מקורי עם מחבר אחד, כבל 6+2 עם שני מחברים וכבל 6+2 נוסף עם מחבר אחד.

כמה חיבורי SATA ו־PATA יש?

יש 12 מחברי SATA על שלושה כבלים, וארבעה מחברי PATA על כבל אחד. מספר הכבלים חשוב לתכנון הפריסה במארז.

האם מאוורר הספק פועל תמיד?

לא. מאוורר ה־140 מ״מ תומך במצב Zero RPM, המאפשר לו להישאר כבוי כאשר תנאי הפעולה מתאימים לכך.

איך מזהים את הדגם השחור מול דגמים דומים?

מספר היצרן של הדגם השחור הוא CP-9020251-EU. הוא אינו דגם RMe ואינו גרסת RM750x SHIFT הלבנה CP-9020273-EU.
