ספק כוח Cooler Master 800W 80 PLUS GOLD

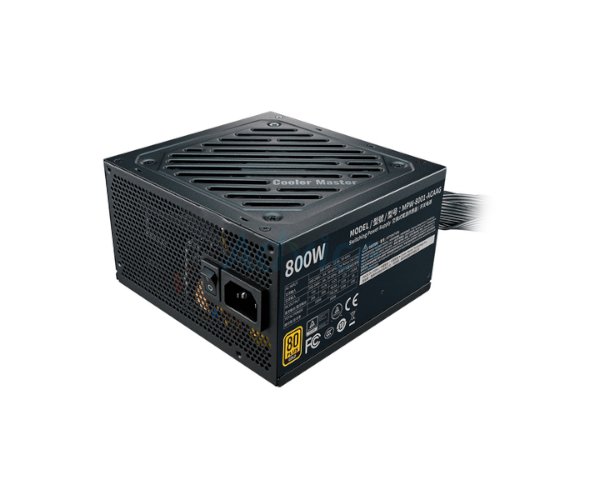

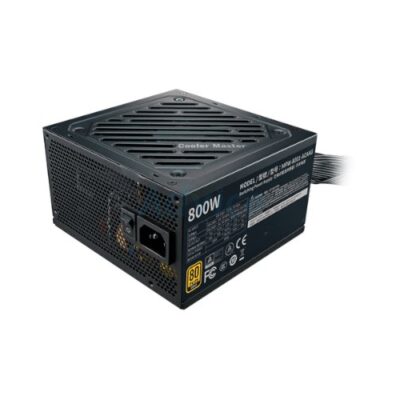

ספק כוח Cooler Master 800W 80 PLUS GOLD, מק״ט יצרן MPW-8001-ACAAG-EU, הוא דגם G800 Gold בהספק 800W. זהו ספק בתקן ATX12V 2.52 עם כבלים קבועים, המיועד למחשב שולחני שזקוק לחיבורי חשמל למעבד, לכרטיס מסך ולאחסון. לפני שבוחרים בו, כדאי לבדוק לא רק את ההספק הרשום אלא גם את סוג המחברים הדרושים לרכיבים ואת המקום הפנוי במארז.

הספק ויעילות: שתי בדיקות שונות

דירוג 80 PLUS Gold מתייחס ליעילות המרת החשמל, ולא קובע כמה חשמל כרטיס מסך מסוים דורש או אילו מחברים יש לספק. לכן התאמה למערכת מתחילה בדרישות ההספק של המעבד והכרטיס הגרפי כפי שמפרסמים יצרניהם, וממשיכה בבדיקת שאר הרכיבים. את מרווח ההספק הרצוי יש לקבוע לפי המפרט של המערכת כולה, ולא לפי דירוג היעילות בלבד.

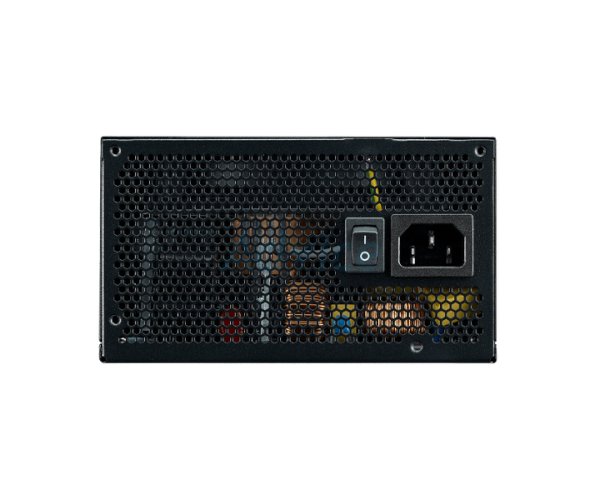

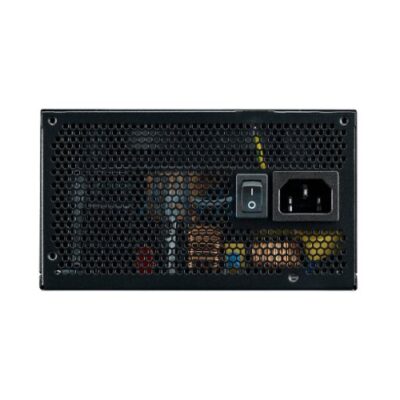

הספק פועל עם מתח כניסה AC של 100–240V וכולל PFC אקטיבי. טווח טמפרטורת העבודה המצוין לדגם הוא 0–40°C. נתונים אלה מסייעים להבין את תנאי ההפעלה, אך אינם מחליפים בדיקה של אוורור המארז: יש להשאיר את פתחי האוויר של הספק פנויים ולהתקין אותו בכיוון התואם למבנה המארז ולפתחי האוורור שלו.

מחברים ללוח האם ולמעבד

ללוח האם מיועד מחבר ATX אחד של 24 פינים. להזנת המעבד קיימים שני מחברי EPS נפרדים: מחבר אחד של 4+4 פינים ומחבר נוסף של 8 פינים. אם לוח האם כולל שני שקעי הזנה למעבד, אפשר להשוות את צורת השקעים ואת הוראות החיבור במדריך הלוח לשני המחברים הללו. אין להסיק מצורתם שמחבר EPS מתאים לשקע של כרטיס מסך.

מספר מחברי המעבד חשוב במיוחד כאשר מתכננים מערכת עם לוח אם הכולל יותר משקע הזנה אחד באזור המעבד. מנגד, עצם קיומם של שני מחברי EPS אינו אומר שכל מערכת חייבת להשתמש בשניהם; ההחלטה תלויה בהוראות לוח האם. כדאי לאתר את מיקום השקעים לפני הרכבת הקירור, כדי לתכנן את מעבר הכבלים בלי לחסום גישה לחיבורים.

חיבורים לכרטיס מסך ולאחסון

לכרטיסי מסך יש ארבעה מחברי PCIe מסוג 6+2 פינים. יש לבדוק במפרט הכרטיס את מספר מחברי החשמל שהוא דורש ואת סוגם, ולא להסתפק בכך שמספר המחברים הכולל נראה מתאים. לדגם אין מחבר 12V-2x6 מובנה; אם כרטיס מסך מצריך מחבר כזה, אין להתייחס לארבעת מחברי ה־6+2 כאילו הם אותו חיבור.

ליחידות אחסון ולאביזרים יש שישה מחברי SATA ושלושה מחברי peripheral של 4 פינים. בספירת החיבורים למחשב מתוכנן, רשמו בנפרד כוננים, בקרי מאווררים ואביזרים נוספים לפי המחבר שהם דורשים בפועל. מספר המחברים אינו מתאר לבדו את מיקומם לאורך הכבלים, ולכן כדאי לבדוק גם אם אפשר להעביר את הכבלים אל הרכיבים במארז בלי למתוח אותם.

כבלים קבועים והתאמה למארז

זהו ספק לא מודולרי: הכבלים מחוברים אליו באופן קבוע ואינם ניתנים לניתוק מצדו. המשמעות המעשית היא שגם כבלים שלא יהיו בשימוש יישארו בתוך המארז. לפני ההתקנה, בדקו שיש מקום מאחורי מגש לוח האם או באזור ייעודי אחר לאיסוף הכבלים העודפים, ושאפשר לסגור את דופן המארז בלי ללחוץ על מחברים או על חוטים.

מידות גוף הספק הן 140×150×86 מ״מ. בהשוואת המידות למפרט המארז, בדקו גם את השטח שמאחורי הספק: מקום המיועד לגוף עצמו אינו בהכרח מספיק ליציאת הכבלים הקבועים ולכיפוף שלהם. הדבר רלוונטי במיוחד במארז עם כלוב כוננים סמוך או עם תא ספק צפוף. תכנון מסלול הכבלים מראש מקל על חיבור הרכיבים לאחר קיבוע הספק.

קירור, הגנות וזיהוי הדגם

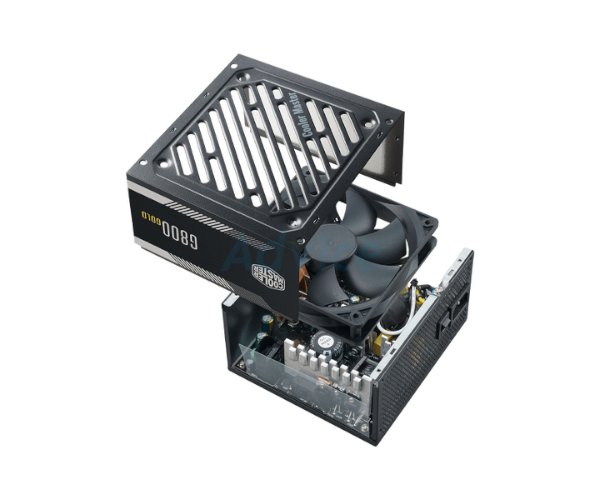

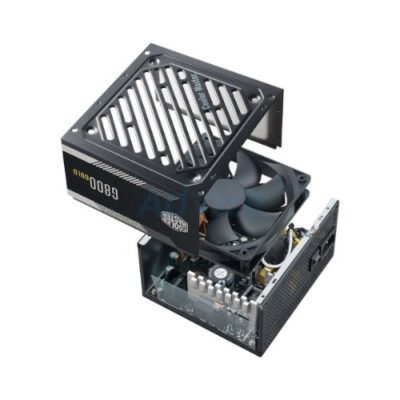

הקירור מבוסס על מאוורר 120 מ״מ בעל מיסב HDB. אין לזהות את המיסב הזה כ־FDB, ואין להניח שקיים מצב Zero RPM שבו המאוורר נעצר. בעת התקנה חשוב שלא להצמיד חפצים לפתח האוורור. אם פתח היניקה של המארז נמצא בתחתיתו, בדקו שהמארז עומד כך שזרימת האוויר אל הפתח אינה חסומה.

ברשימת ההגנות של G800 Gold נכללות OVP למתח יתר, OPP לעומס יתר, SCP לקצר, UVP למתח נמוך, OTP לטמפרטורת יתר ו־OCP לזרם יתר. אלה מנגנוני הגנה של הספק, לא תחליף להתאמה נכונה של רכיבים ומחברים. בעת הרכבה יש להשתמש בכל מחבר רק בשקע המתאים לו ולפעול לפי הוראות יצרני לוח האם, הכרטיס הגרפי והמארז.

שם הדגם המדויק חשוב בהשוואת מוצרים: G800 Gold עם מק״ט MPW-8001-ACAAG-EU אינו ספק Elite NEX PN800 שמק״טו MPW-8001-ACBK-P, אף ששניהם מתוארים כספקי 800W של Cooler Master. אין להעביר מפרט חיבורים או תכונות מדגם אחד לאחר. בפרט, G800 Gold המתואר כאן הוא דגם ATX12V 2.52; אין להציג אותו כספק ATX 3.1.

שאלות נפוצות

מהו מק״ט היצרן של הדגם הזה?

מק״ט היצרן של גרסת G800 Gold המתוארת כאן הוא MPW-8001-ACAAG-EU. זה אינו מק״ט Elite NEX PN800, שהוא MPW-8001-ACBK-P.

האם אפשר לנתק מהספק כבלים שאינם בשימוש?

לא. זהו ספק לא מודולרי עם כבלים קבועים. יש לתכנן במארז מקום לכבלים שלא יחוברו לרכיבים.

כמה מחברי חשמל למעבד קיימים?

יש שני מחברי EPS: אחד בתצורת 4+4 פינים ואחד בתצורת 8 פינים. את אופן השימוש בהם יש לבדוק מול הוראות לוח האם.

אילו מחברי PCIe זמינים לכרטיס מסך?

קיימים ארבעה מחברי PCIe בתצורת 6+2 פינים. יש להשוות אותם לדרישות החיבור המפורשות של הכרטיס הגרפי.

האם קיים מחבר 12V-2x6 מובנה?

לא. לדגם אין מחבר 12V-2x6 מובנה, ולכן אין להניח תאימות למחבר כזה על סמך ההספק או דירוג 80 PLUS Gold.

כמה מחברים זמינים לכוננים ולאביזרים?

הספק כולל שישה מחברי SATA ושלושה מחברי peripheral של 4 פינים. בדקו איזה סוג חיבור נדרש לכל רכיב במחשב.

מהן מידות גוף הספק?

המידות הן 140×150×86 מ״מ. בבדיקת ההתאמה למארז יש להשאיר מקום גם ליציאת הכבלים הקבועים מאחורי גוף הספק.

איזה מאוורר מותקן בספק?

מותקן מאוורר 120 מ״מ עם מיסב HDB. אין בכך בסיס לטענה על מיסב FDB או על מצב פעולה Zero RPM.

מהם מתח הכניסה וטווח טמפרטורת העבודה?

מתח הכניסה הוא AC 100–240V, וטווח טמפרטורת העבודה המצוין הוא 0–40°C. הספק כולל גם PFC אקטיבי.

אילו הגנות חשמליות מצוינות לדגם?

ההגנות המצוינות הן OVP, OPP, SCP, UVP, OTP ו־OCP: הגנות מפני מתח יתר, עומס יתר, קצר, מתח נמוך, טמפרטורת יתר וזרם יתר.
