ספק כוח Cooler Master Elite Platinum 1000W Full Modular ATX 3.1

Cooler Master Elite Platinum 1000W, מספר דגם MPE-A0F1-AFP-C3B0CEU, הוא ספק כוח מודולרי מלא למחשבים עתירי ביצועים. הוא מספק הספק נקוב של 1000W, עומד בתקן ATX 12V 3.1 ותומך ב-PCIe 5.1. תצורת החיבורים משלבת מחבר 12V-2x6 אחד לכרטיסי מסך מודרניים, שלושה מחברי PCIe 6+2 פינים ושני חיבורי מתח למעבד. גוף קצר בעומק 140 מ״מ, מאוורר 120 מ״מ ודירוג 80 PLUS Platinum משלימים מפרט המתאים לבניית מערכת חזקה ומסודרת.

ספק כוח 1000W בעל זהות ומפרט מדויקים

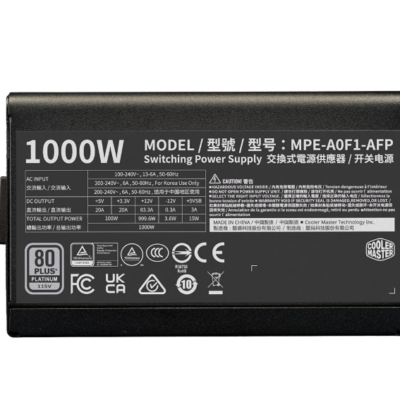

השם הרשמי של הדגם הוא Elite Platinum 1000, והוא שייך לסדרת Elite של Cooler Master. מספר הדגם הבסיסי הוא MPE-A0F1-AFP, בעוד MPE-A0F1-AFP-C3B0CEU הוא המק״ט האזורי המלא. חשוב להבדיל בינו לבין דגמי Elite Platinum בהספקי 850W ו-1300W, משום שמספר המחברים, הממדים ונתוני הזרם אינם זהים. גרסת 1000W פועלת במתח כניסה של 100–240V ובתדר 50–60Hz, עם זרם כניסה של 13–6A ותיקון מקדם הספק אקטיבי.

ATX 3.1 ו-PCIe 5.1 למערכות מודרניות

תאימות ATX 3.1 מאפשרת לספק להתמודד עם שינויי עומס חדים במערכות הכוללות מעבדים וכרטיסים גרפיים בעלי צריכת חשמל גבוהה. הדגם מתוכנן לעמוד בקפיצות הספק רגעיות של עד 200% מההספק הנקוב. חיבור ה-12V-2x6 בעל 12+4 פינים מספק נתיב מתח ייעודי לכרטיס מסך תואם, והמחבר הדו-צבעי מסייע לזהות אם התקע הוכנס עד הסוף. לצד החיבור החדש קיימים שלושה מחברי PCIe 6+2 פינים, כך שניתן לתכנן גם מערכת המשתמשת בחיבורי PCIe מסורתיים.

יעילות Platinum ורכיבים המיועדים לעבודה ממושכת

הספק נושא דירוג 80 PLUS Platinum ומציג יעילות של לפחות 92% בעומס טיפוסי במתח 115V. יעילות גבוהה מצמצמת את האנרגיה ההופכת לחום בתוך הספק ומקלה על מערכת הקירור בתנאי עבודה רגילים. המבנה הפנימי כולל קבלים יפניים העמידים לטמפרטורה של 105°C וציפוי מגן על המעגל המודפס, שנועד לספק עמידות בפני לחות, אבק וקורוזיה. זמן ה-MTBF המוצהר עולה על 100,000 שעות בטמפרטורת סביבה של 25°C.

חיווט מודולרי מלא וחיבורים שימושיים

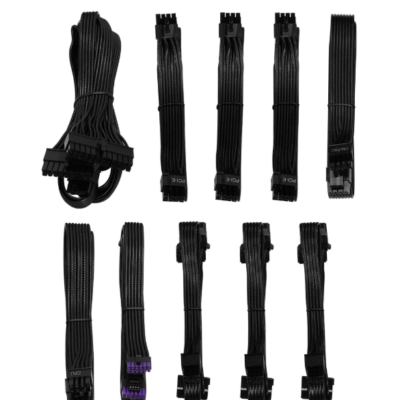

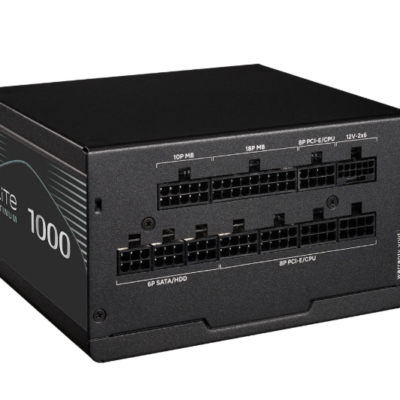

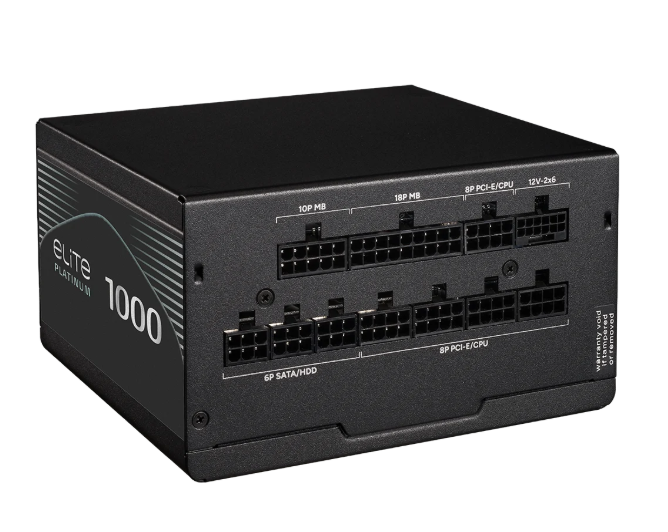

המבנה המודולרי המלא מאפשר לחבר לספק רק את הכבלים הנחוצים למערכת. כך ניתן להפחית כבלים עודפים, לשמור על מעבר אוויר פנוי ולפשט התקנה או שדרוג. החיבורים כוללים ATX ‏24 פינים אחד באורך 600 מ״מ, EPS ‏4+4 פינים אחד ו-EPS ‏8 פינים אחד באורך 700 מ״מ, שלושה PCIe ‏6+2 פינים באורך 600 מ״מ ומחבר 12V-2x6 אחד באורך 600 מ״מ. בנוסף זמינים שישה חיבורי SATA ושלושה חיבורי Molex לציוד אחסון, בקרים ואביזרים מתאימים.

קירור שקט ומידות קומפקטיות

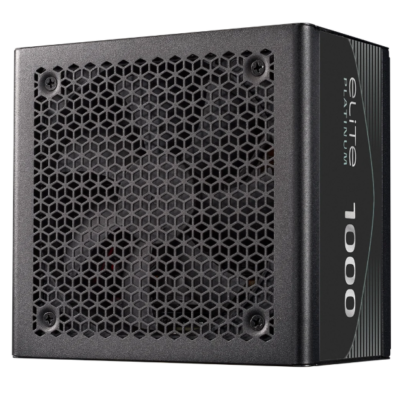

מאוורר 120 מ״מ עם מיסב Rifle מופעל באמצעות בקרה תרמית חכמה. במצב Zero RPM הוא נשאר כבוי בעומסים נמוכים ומתחיל לפעול בקירוב סביב 40% עומס, כדי לשלב פעולה שקטה עם קירור לפי הצורך. מידות הספק הן 140×150×86 מ״מ, ולכן עומקו קצר יחסית לספק 1000W. לפני הרכישה יש לוודא שהמארז תומך בספק ATX ולהשאיר מרווח נוסף לכיפוף ולניתוב הכבלים המודולריים.

התאמת החיבורים ותכנון ההתקנה

בעת תכנון המערכת כדאי להתאים את סוג חיבור הכרטיס הגרפי לכבל המתאים שמספק הדגם. לכרטיס תואם 12V-2x6 ניתן להשתמש בכבל הייעודי באורך 600 מ״מ, ואילו שלושת חיבורי PCIe ‏6+2 מאפשרים חיבור של רכיבים המשתמשים בתצורה המסורתית. שני כבלי המעבד באורך 700 מ״מ מספקים אפשרויות חיבור ללוחות אם עם מחברי EPS מתאימים. ששת חיבורי SATA ושלושת חיבורי Molex מיועדים לשילוב כוננים, בקרים ואביזרים תואמים. מאחר שכל הכבלים ניתנים לניתוק, אפשר לבחור מראש רק את הכבלים הנדרשים, לצמצם עומס בתוך המארז ולתכנן נתיבי כבלים מסודרים. יש להביא בחשבון גם את עומק הספק ואת המרווח הדרוש למחברים, במיוחד במארזים שבהם תא ספק הכוח צפוף.

נתונים חשמליים ומנגנוני הגנה

טווח טמפרטורת העבודה המוגדר הוא 0–50°C. אות Power Good מתקבל בתוך 100–150 מילישניות, וזמן ההחזקה הוא לפחות 11 מילישניות בעומס מלא. מערך ההגנות כולל SCP נגד קצר, OVP נגד מתח יתר, UVP נגד מתח נמוך, OCP נגד זרם יתר, OPP נגד הספק יתר ו-OTP נגד התחממות יתר. שילוב זה אינו מחליף תכנון נכון של צריכת המערכת, אך מעניק שכבות הגנה חשמליות מובנות לספק ולרכיבים המחוברים אליו.

שאלות ותשובות על ספק כוח Cooler Master Elite Platinum 1000W Full Modular ATX 3.1

מהו ההספק של Cooler Master Elite Platinum 1000?

ההספק הנקוב של הדגם MPE-A0F1-AFP-C3B0CEU הוא 1000W.

האם ספק הכוח מודולרי באופן מלא?

כן. כל כבלי המתח ניתנים לחיבור ולניתוק, ולכן אפשר להתקין רק את הכבלים הדרושים למערכת.

איזה דירוג יעילות יש לספק?

הדגם מוסמך בתקן 80 PLUS Platinum ומספק יעילות של לפחות 92% בעומס טיפוסי במתח 115V.

האם הוא מתאים לתקן ATX 3.1?

כן. זהו ספק ATX 12V גרסה 3.1, המתוכנן גם להתמודדות עם קפיצות הספק רגעיות של עד 200%.

האם קיים חיבור ייעודי לכרטיס מסך PCIe 5.1?

כן. הספק כולל מחבר 12V-2x6 אחד בעל 12+4 פינים וכבל באורך 600 מ״מ.

כמה מחברי PCIe רגילים קיימים?

יש שלושה מחברי PCIe ‏6+2 פינים, בנוסף למחבר 12V-2x6.

כמה חיבורי מתח למעבד זמינים?

זמינים שני חיבורי CPU: מחבר EPS ‏4+4 פינים אחד ומחבר EPS ‏8 פינים אחד, שניהם עם כבלים באורך 700 מ״מ.

כמה התקני SATA ו-Molex אפשר לחבר?

מערך הכבלים מספק שישה חיבורי SATA ושלושה חיבורי Molex היקפיים.

מהן מידות ספק הכוח?

המידות הן 140 מ״מ עומק, 150 מ״מ רוחב ו-86 מ״מ גובה, בתצורת ATX.

כיצד פועל מצב Zero RPM?

מאוורר ה-120 מ״מ נשאר כבוי בעומסים נמוכים ומתחיל להסתובב בקירוב סביב 40% עומס בהתאם לבקרה התרמית.
