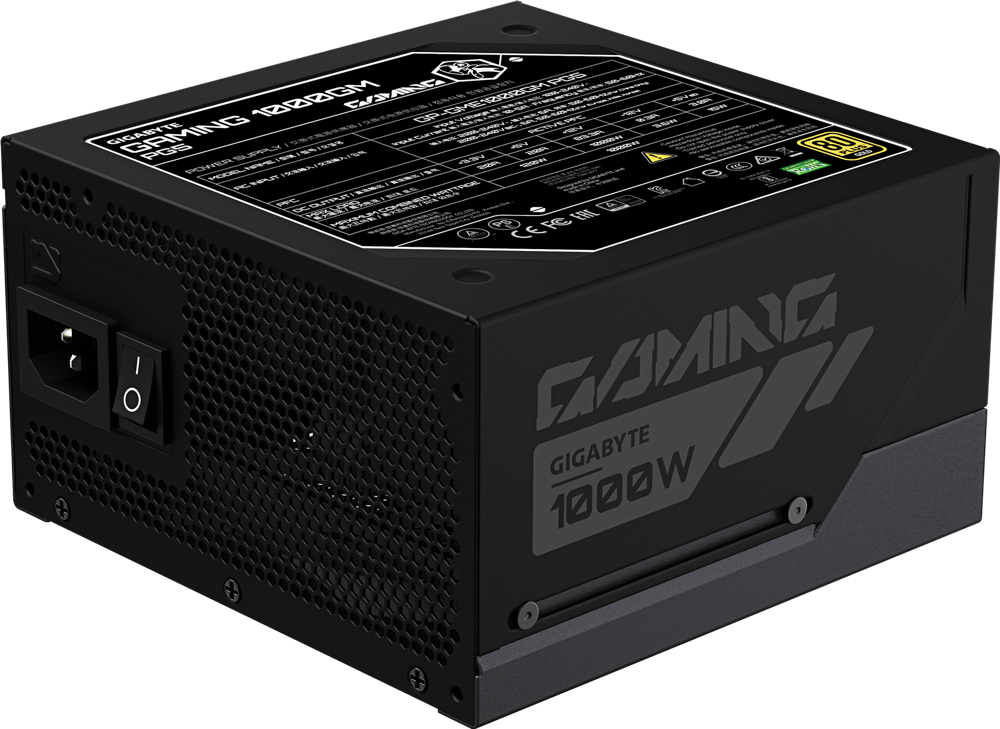

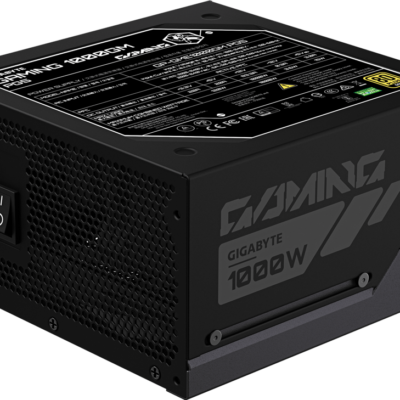

ספק כוח GIGABYTE GAMING 1000GM PG5 1000W

ספק הכוח GIGABYTE GAMING 1000GM PG5, שמספר הדגם המדויק שלו GP-GME1000GM PG5, מיועד למחשבי גיימינג ולתחנות עבודה הזקוקים להספק נקוב של 1000W, חיבור מתקדם לכרטיס גרפי וניהול כבלים מסודר. הדגם בנוי בתצורת Fully Modular, תואם לתקני ATX 12V v3.1 ו-PCIe 5.1, כולל מסילת ‎+12V‎ יחידה ומשתמש במאוורר FDB בקוטר 135 מ״מ. השילוב בין מחבר 12V-2x6 טבעי, כבלים נשלפים, קבלים יפניים ומערך הגנות מקיף מתאים למערכת מודרנית הכוללת רכיבים בעלי צריכת חשמל גבוהה.

הספק של 1000W ומסילת ‎+12V‎ יחידה

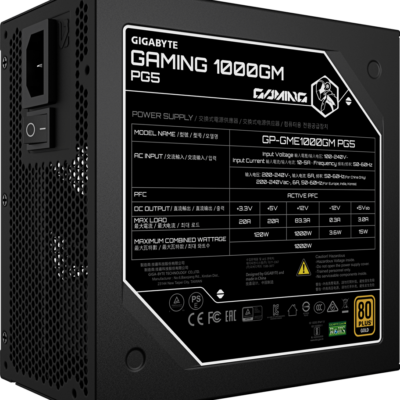

ההספק הכולל של הספק הוא 1000W. מסילת ‎+12V‎ היחידה מדורגת לזרם של עד 83.3A ולהספק של עד 1000W, ולכן היא מיועדת להזנת המעבד, הכרטיס הגרפי ורכיבים מרכזיים נוספים. מסילות ‎+3.3V‎ ו-‎+5V‎ מדורגות ל-20A כל אחת, עם הספק משולב של 120W. מנגנון Active PFC תומך במתח כניסה של 100–240V ובתדר של 50–60Hz. התאימות ל-ATX 12V v3.1 מספקת תשתית חשמלית המותאמת לדרישות של חומרה עדכנית ולקפיצות הספק רגעיות, אך בחירת הספק למחשב מסוים עדיין מבוססת על צריכת המעבד, הכרטיס הגרפי, הכוננים ושאר הרכיבים.

חיבור 12V-2x6 בהספק של עד 600W

הדגם כולל כבל PCIe בעל 16 פינים מסוג 12V-2x6, באורך 700 מ״מ, המסוגל להעביר לכרטיס גרפי תואם עד 600W. המחבר הדו-צבעי מעניק סימן חזותי ברור בעת ההתקנה: לאחר הכנסת התקע במלואו לא אמור להישאר חלק צבעוני חשוף באזור החיבור. מערכת T-Guard מנטרת התחממות חריגה בכבל ומנתקת את אספקת החשמל לכרטיס הגרפי כאשר מתגלה מצב מסוכן. יתר המחשב עשוי להמשיך לפעול, אך תצוגה במצב זה אפשרית רק באמצעות מעבד עם גרפיקה מובנית ומסך המחובר ללוח האם. לאחר הפעלת ההגנה נדרש אתחול. לקבלת חיבור בטוח משתמשים בכבל המקורי, מכניסים אותו עד הסוף ונמנעים מכיפוף חד בסמוך לתקע.

מערך כבלים מודולרי מלא

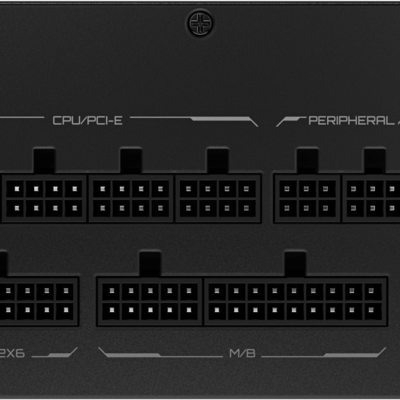

בתכנון Fully Modular כל הכבלים ניתנים לחיבור ולניתוק בצד הספק, כך שבמארז נשארים רק הכבלים הנחוצים למערכת. כבל הלוח הראשי כולל מחבר ATX ‏20+4 פינים ואורכו 610 מ״מ. עבור המעבד מצורפים שני כבלי EPS, שכל אחד מהם מסתיים במחבר 4+4 פינים ואורכו 600 מ״מ. לצד כבל 12V-2x6 קיימים ארבעה מחברי PCIe ‏6+2 פינים, המחולקים בין שני כבלים, עבור כרטיסים גרפיים או רכיבים המשתמשים בחיבורי שמונה פינים רגילים. לאמצעי אחסון ולאביזרים מספק הספק שמונה מחברי SATA על שני כבלים וארבעה מחברי Peripheral בעלי ארבעה פינים על כבל אחד. הכבלים שחורים ובעלי מרקם מובלט המסייע לניתוב מסודר.

קירור HybridCool עם מאוורר FDB

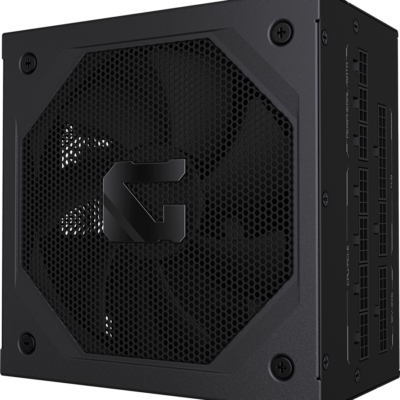

מאוורר FDB בקוטר 135 מ״מ אחראי לקירור הרכיבים הפנימיים. בקרת HybridCool מתייחסת לעומס החשמלי ולטמפרטורה בתוך הספק, ומתאימה את פעולת המאוורר לתנאים בפועל. בעומס נמוך המאוורר נשאר כבוי כדי לצמצם רעש, וכאשר ההספק הנדרש או הטמפרטורה עולים הוא מתחיל לפעול באופן אוטומטי. אין בדגם מתג חיצוני ייעודי לביטול הפעולה החצי-פסיבית, ולכן המעבר בין מצב עצירה לסיבוב מנוהל על ידי הספק. דירוג הרעש Cybenetics LAMBDA A- מספק מדד נוסף להתנהגות האקוסטית, בעוד המאוורר הגדול מאפשר להזרים אוויר גם במהירות סיבוב מתונה יחסית.

יעילות, קבלים יפניים והגנות

GIGABYTE GAMING 1000GM PG5 נושא הסמכת 80 PLUS Gold, עם נתון יעילות של 90% בעומס טיפוסי. בנוסף הוא מדורג Cybenetics ETA Platinum ליעילות. בתוך הספק מותקנים קבלים יפניים, וזמן ה-MTBF המוצהר גבוה מ-100,000 שעות. מערך ההגנות כולל OVP מפני מתח יתר, OPP מפני הספק יתר, SCP מפני קצר, UVP מפני מתח נמוך, OCP מפני זרם יתר ו-OTP מפני טמפרטורת יתר. הרשימה כוללת גם NLO ו-SIP. זמן ה-Hold-up המוצהר גבוה מ-17 אלפיות השנייה בעומס של 80%, נתון המתאר את משך שמירת מתחי היציאה לאחר הפרעה קצרה באספקת החשמל בכניסה.

מידות והתאמה פיזית למארז

מידות הספק הן 150×150×86 מ״מ: רוחב של 150 מ״מ, עומק של 150 מ״מ וגובה של 86 מ״מ. הוא מתאים לתושבת ספק ATX המספקת עומק פנוי של 150 מ״מ, בתוספת מרווח למחברים המודולריים וליציאת הכבלים. בעת התכנון משאירים מאחורי הספק מרחב המאפשר להכניס את התקעים ללא לחץ ולנתב את הכבלים בקשת מתונה. גם מיקום כלוב הכוננים, מחיצת תא הספק ועובי צרורות הכבלים משפיעים על מרחב ההתקנה. המידות הקומפקטיות יחסית להספק של 1000W מקלות על השילוב במארזים רבים, אך המרווח הנדרש לכבלים נוסף על עומק גוף הספק עצמו.

כללי התקנה לכבלים הנשלפים

הכבלים המודולריים המצורפים מיועדים ל-GP-GME1000GM PG5 ואין להחליפם בכבלים מספק כוח אחר, גם כאשר צורת המחבר החיצונית נראית זהה. סידור הפינים בצד הספק עשוי להשתנות בין דגמים, ושימוש בכבל בלתי תואם עלול להזיק לרכיבים. את כבלי ה-EPS למעבד מחברים לשקעים המסומנים עבור CPU, ואת כבלי ה-PCIe מחברים ליציאות המתאימות לכרטיס הגרפי. מחבר 12V-2x6 מוכנס במלואו בשני צדדיו, ללא רווח נראה לעין, והכבל אינו נמתח או מתקפל בחדות ליד התקע. תכנון הנתיב לפני התקנת הכרטיס הגרפי מקל על שמירת רדיוס כיפוף נוח ועל סגירת דופן המארז ללא לחץ.

למי מתאים GIGABYTE GAMING 1000GM PG5

הספק מתאים למערכת המשתמשת בכרטיס גרפי עם חיבור 12V-2x6, וכן למחשבים הזקוקים לארבעה מחברי PCIe ‏6+2 פינים, לשני מחברי EPS למעבד או למספר גדול של כונני SATA. הוא מעניק יתרון למי שמעדיף התקנה מודולרית מלאה והפחתת כבלים שאינם בשימוש. הספק של 1000W מאפשר לבנות מערכת עתירת ביצועים עם מרווח לצריכת שיא ולשדרוגים, כאשר דרישות היצרנים של המעבד והכרטיס הגרפי נמצאות בתחום הנתמך. הדגם משלב תקנים מודרניים, מחבר גרפי טבעי, הגנת T-Guard, קירור חצי-פסיבי ומבחר חיבורים רחב במארז שאורכו 150 מ״מ.

שאלות ותשובות על GIGABYTE GAMING 1000GM PG5

מהו מספר הדגם המדויק של ספק הכוח?

מספר היצרן המדויק הוא GP-GME1000GM PG5, והשם המסחרי הוא GIGABYTE GAMING 1000GM PG5.

מהו ההספק הנקוב של הספק?

הספק היציאה הנקוב הוא 1000W, ומסילת ‎+12V‎ היחידה מספקת עד 83.3A ועד 1000W.

באילו תקנים תומך הדגם?

הספק תואם לתקני ATX 12V v3.1 ו-PCIe 5.1 וכולל חיבור 12V-2x6 טבעי לכרטיס גרפי.

כמה חשמל יכול להעביר חיבור 12V-2x6?

כבל ה-12V-2x6 המצורף תומך בהעברת הספק של עד 600W ואורכו 700 מ״מ.

מה עושה מערכת T-Guard?

T-Guard מנטרת התחממות חריגה בכבל 12V-2x6 ומנתקת את החשמל לכרטיס הגרפי כאשר מתגלה סיכון.

כמה מחברי PCIe רגילים קיימים?

הספק כולל ארבעה מחברי PCIe ‏6+2 פינים המחולקים בין שני כבלים, בנוסף למחבר 12V-2x6.

כמה חיבורי מעבד כלולים?

כלולים שני מחברי CPU/EPS מסוג 4+4 פינים, כאשר כל אחד נמצא על כבל באורך 600 מ״מ.

כמה מחברי SATA ו-Peripheral זמינים?

מערך הכבלים כולל שמונה מחברי SATA וארבעה מחברי Peripheral בעלי ארבעה פינים, המוכרים גם כ-Molex.

האם מאוורר הספק פועל ברציפות?

לא. מאוורר ה-FDB בגודל 135 מ״מ נשאר כבוי בעומס נמוך ומופעל אוטומטית לפי העומס והטמפרטורה.

מהן המידות המדויקות של ספק הכוח?

מידות גוף הספק הן 150×150×86 מ״מ, ולצורך ההתקנה נדרש גם מרווח מאחור לחיבור ולניתוב הכבלים.
