ספק כוח Corsair RM750e 80Plus Gold Fully-Modular ATX 3.1 PCIE 5.1

ספק כוח Corsair RM750e 80Plus Gold Fully-Modular ATX 3.1 PCIE 5.1 הוא ספק שחור מסדרת RMe לשנת 2025, במק״ט יצרן CP-9020295-EU ובהספק רציף של 750W. בבחירת רכיבים למחשב, הנתון החשוב הוא צריכת המערכת כולה ולא רק צריכת הכרטיס הגרפי. לפני ההתקנה כדאי לבדוק את דרישות ההספק והחיבורים של כל הרכיבים, כדי לתכנן מערכת במסגרת ההספק הזמין.

תכנון חיבורים למערכת של 750W

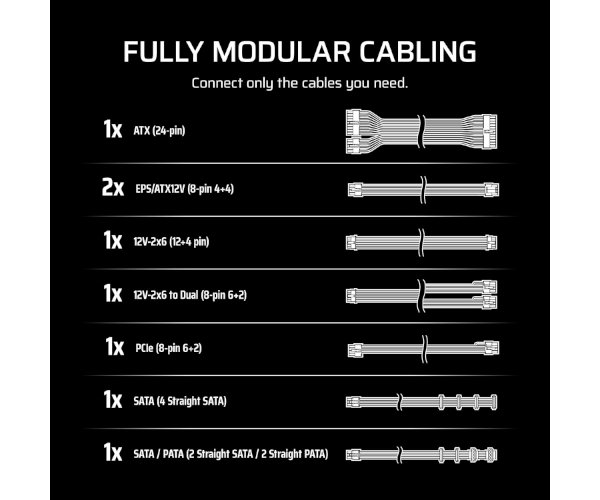

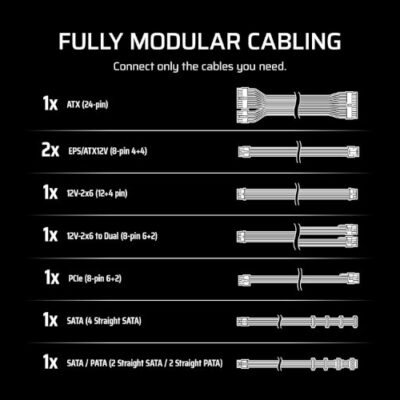

לספק הסמכת ATX 3.1 ותאימות ל־PCIe 5.1. לצד חיבור הכוח הראשי ללוח האם, ערכת הכבלים כוללת שני כבלי EPS/ATX12V נפרדים של 8 פינים, בתצורת 4+4, עם מחבר אחד בכל כבל. לכן אפשר לתכנן מראש את מסלולו של כל כבל ללוח אם הדורש שני חיבורי מתח למעבד, בלי להסתמך על הסתעפות מאותו כבל.

כבל ה־ATX הראשי הוא כבל מודולרי אחד עם מחבר 24 פינים. לפני השחלתו מאחורי מגש לוח האם, כדאי לזהות את מיקום שקע ה־24 פינים ואת המעבר הקרוב אליו במארז. מאחר שגם כבלי ה־EPS נפרדים, אפשר להכין להם מסלול משלהם לכיוון החלק העליון של הלוח, בהתאם למיקום החיבורים בפועל.

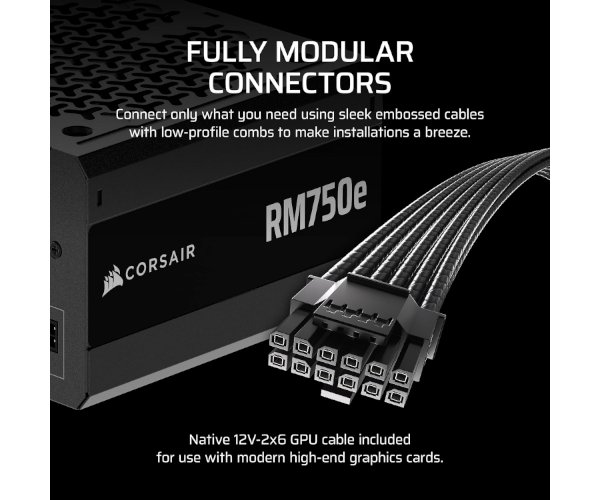

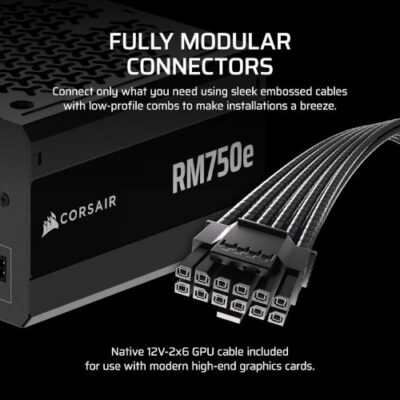

לחיבורי כרטיס מסך נכלל כבל מקורי אחד של 12V-2x6 בתצורת 12+4, עם מחבר אחד. נוסף עליו רשום בערכה כבל 12V-2x6 אל שני מחברי 8 פינים בתצורת 6+2, וכן כבל PCIe 8 פינים בתצורת 6+2 עם מחבר אחד. אלה תיאורי הכבלים הכלולים, לא הבטחה להתאמה לכרטיס מסוים.

לפני בחירת כבל לכרטיס מסך, יש לבדוק את דרישות המחברים של הכרטיס ואת העומס הכולל של המחשב. אין להסיק מרשימת הכבלים ששני הכבלים הקשורים ל־12V-2x6 יכולים להתחבר בו־זמנית לאותה יציאה בספק. בעת ההרכבה יש להשתמש בכבלים המודולריים שסופקו או אושרו בידי היצרן, ולוודא שמחברי הכרטיס יושבים במלואם.

ניתוב כבלים ומקום במארז

המבנה המודולרי המלא מאפשר לחבר לספק רק את הכבלים הדרושים להרכבה המתוכננת. כך אפשר להימנע מהעברת כבל אחסון או כבל מתח לכרטיס מסך שאין בו שימוש. בבניית המחשב כדאי לבחור תחילה את החיבורים הנדרשים, ורק לאחר מכן להעביר את הכבלים דרך פתחי המארז ולקבע את העודפים.

ליחידות אחסון ואביזרים זמינים בערכה שישה חיבורי SATA ושני חיבורי PATA בסך הכול. המספרים האלה מסייעים למפות מראש אילו התקנים זקוקים לחשמל והיכן הם ממוקמים במארז. לפני סגירת הדופן, יש לוודא שהכבלים מגיעים לכל התקן בלי להפעיל משיכה על המחברים ובלי לחסום את מסלול האוורור המתוכנן.

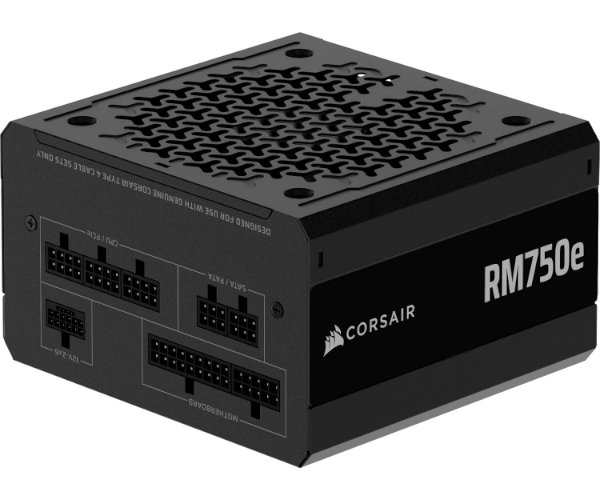

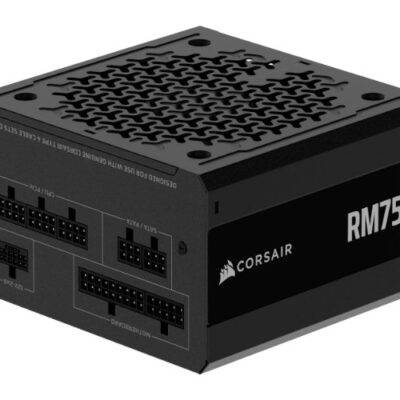

מידות הספק הן 140×150×86 מ״מ. בבדיקת התאמה למארז לא די לוודא שקיים מקום לגוף הספק: יש להשאיר גם מרחב לכניסת הכבלים המודולריים ולכיפוף שלהם אחרי החיבור. המדידה חשובה במיוחד כאשר סלסלת כוננים או מחיצה נמצאות סמוך לאזור התקנת הספק.

הכבלים המודולריים שייכים למשפחת Corsair Type 4. סימון המשפחה עוזר לזהות את מערכת הכבלים המתאימה, אך אינו תחליף לבדיקה של הכבלים המסוימים לפני חיבורם. כדי להימנע מטעות בהרכבה, השתמשו בכבלים שסופקו עם הספק או בכבלים שאושרו בידי היצרן, ולא בכבל שמחברו רק נראה דומה.

מאוורר, יעילות ונתוני חשמל

בתוך הספק מותקן מאוורר 120 מ״מ והוא תומך במצב Zero RPM. לספק דירוג Cybenetics Gold ליעילות ודירוג A לרעש. אלה נתונים שימושיים בעת השוואת מאפייני הספקים, אך הם אינם מחליפים בדיקת מקום וזרימת אוויר במארז שבו הוא יותקן. יש לוודא שפתח האוורור של הספק אינו נחסם לאחר ההרכבה.

טווח כניסת החשמל המצוין לדגם הוא 100–240V AC בתדר 47–63Hz, והוא תומך גם ב־Modern Standby. לפני חיבור המערכת לחשמל יש להשלים את חיבורי המתח הפנימיים ולבדוק שכל מחבר נמצא בשקע המיועד לו. תכנון מוקדם של העומס, החיבורים והמקום הפיזי עוזר לבחור את הספק לפי המערכת שבונים בפועל.

שאלות נפוצות

מהו ההספק הרציף של הדגם?

ההספק הרציף הוא 750W. כדי לקבוע אם הוא מתאים למחשב מסוים, יש לבדוק את צריכת כלל הרכיבים ואת דרישות החיבורים שלהם, ולא להסתמך על הספק הכרטיס הגרפי בלבד.

האם יש שני כבלי מתח נפרדים למעבד?

כן. כלולים שני כבלי EPS/ATX12V נפרדים של 8 פינים, בתצורת 4+4, ולכל כבל מחבר אחד. אפשר לתכנן לכל אחד מהם מסלול נפרד אל חיבורי הלוח.

האם הכבלים מחוברים לספק בקביעות?

לא. הספק מודולרי לחלוטין, כך שאפשר לחבר את הכבלים הנחוצים להרכבה ולהשאיר כבלים שאינם בשימוש מחוץ למארז. יש להשתמש בכבלים שסופקו או אושרו בידי היצרן.

איזה כבל 12V-2x6 כלול בערכה?

כלול כבל מקורי אחד של 12V-2x6 בתצורת 12+4, עם מחבר אחד. לפני חיבורו יש לבדוק את דרישות הכרטיס ואת עומס המערכת, ולהושיב את המחבר במלואו.

האם נכללים גם מחברי PCIe בתצורת 6+2?

כן. רשומים כבל PCIe עם מחבר 6+2 אחד וכבל נוסף המתואר כ־12V-2x6 אל שני מחברי 6+2. אין להסיק מכך ששני הכבלים הקשורים ל־12V-2x6 פועלים יחד מאותה יציאה.

כמה חיבורי חשמל לאחסון זמינים?

בערכת הכבלים יש שישה חיבורי SATA ושני חיבורי PATA בסך הכול. כדאי למפות את מיקום ההתקנים לפני ניתוב הכבלים, כדי לוודא שהם מגיעים למחברים בלי מתיחה.

מהן מידות הספק?

מידותיו 140×150×86 מ״מ. בעת בדיקת המארז יש להביא בחשבון גם מקום לחיבור הכבלים המודולריים ולכיפופם, במיוחד ליד סלסלת כוננים או מחיצה.

מה ידוע על המאוורר והרעש?

מותקן מאוורר 120 מ״מ עם מצב Zero RPM, ודירוג הרעש הוא Cybenetics A. בעת ההתקנה יש לוודא שפתח האוורור של הספק אינו חסום.

מהן הסמכות ונתוני היעילות של הדגם?

הדגם מוסמך ל־ATX 3.1 ותואם ל־PCIe 5.1; דירוג היעילות המצוין לו הוא Cybenetics Gold. התאמת הכבלים וההספק עדיין דורשת בדיקה מול רכיבי המערכת.

איזו משפחת כבלים מודולריים מתאימה לספק?

הספק משתמש במשפחת הכבלים המודולריים Corsair Type 4. בעת ההרכבה יש להשתמש בכבלים שסופקו איתו או אושרו בידי היצרן, ולא להסתמך על דמיון בין מחברים.
