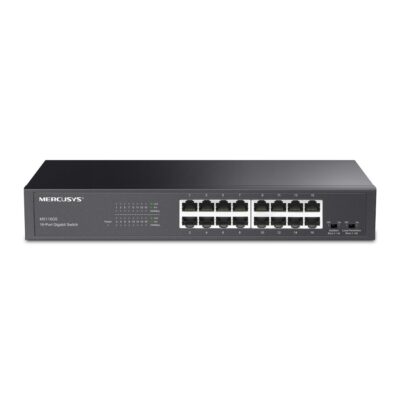

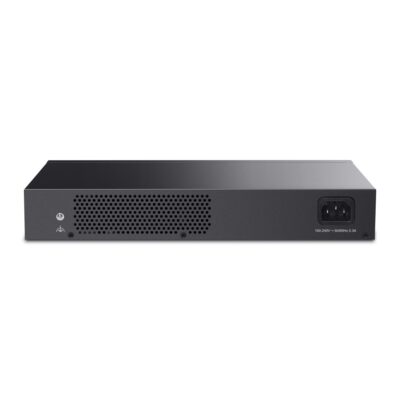

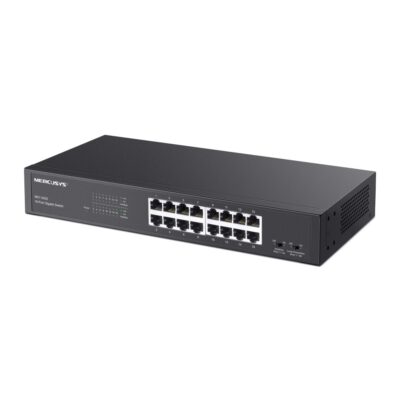

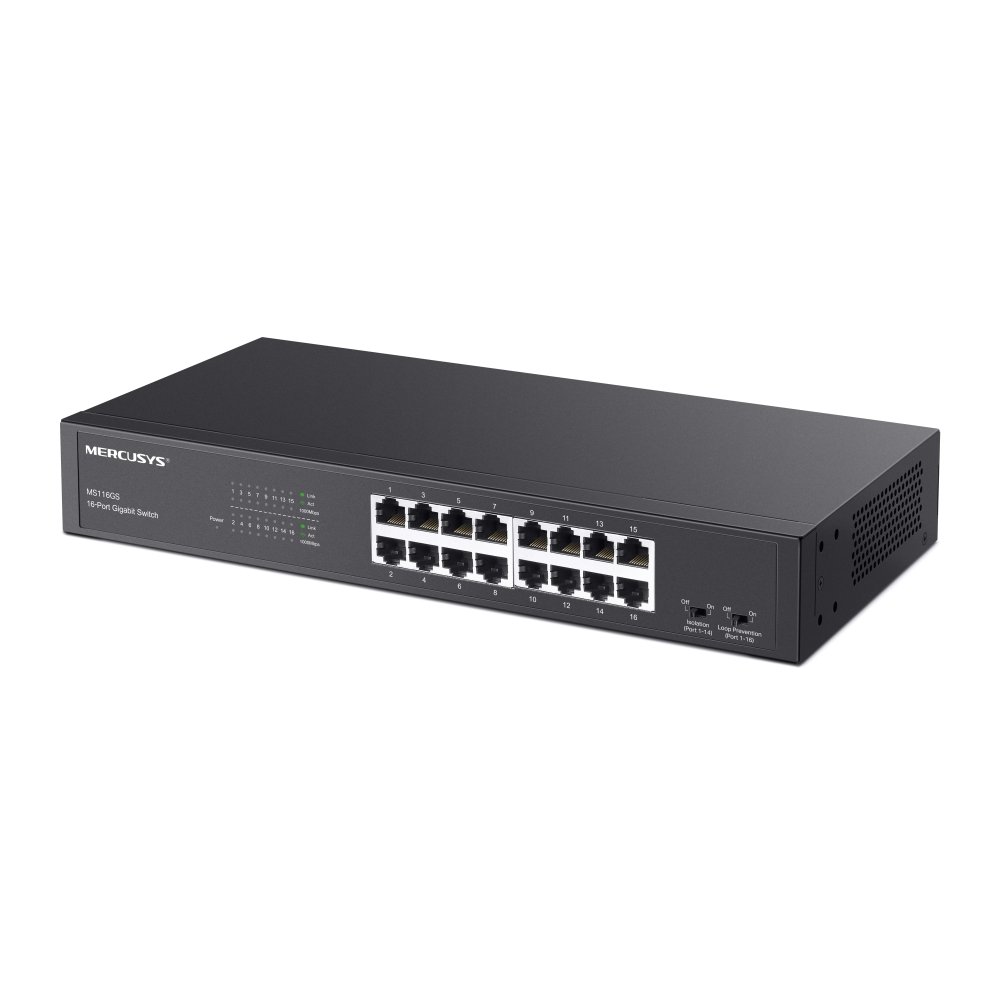

MERCUSYS MS116GS 16-Port Gigabit Desktop/Rackmount Switch

MERCUSYS MS116GSהוא מתג Gigabit לא מנוהל עם 16 חיבורי RJ45, המיועד להרחבת רשת קווית בבית, במשרד קטן, בעסק או בארון תקשורת. כל פורט תומך במהירויות 10/100/1000Mbps, במשא ומתן אוטומטי וב-Auto MDI/MDIX. המכשיר פועל בשיטת Plug and Play, כך שאין צורך בממשק ניהול או בהגדרה ראשונית. דגם היצרן המדויק הוא MS116GS בגרסת V1, עם מארז מתכת, פעולה שקטה ואפשרות להצבה על שולחן או להתקנה במסד.

16 פורטי Gigabit לחיבור רשת קווית

שישה עשר הפורטים מאפשרים לחבר במקביל מחשבים, מדפסות רשת, טלוויזיות חכמות, מצלמות IP, קונסולות משחק, נקודות גישה והתקנים נוספים בעלי ממשק Ethernet. המהירות בכל פורט נקבעת אוטומטית בהתאם לציוד ולכבל המחוברים. תמיכת Auto MDI/MDIX מבטלת את הצורך להבחין בין כבל ישר לכבל מוצלב. החיבור הוא Ethernet רגיל בלבד: MS116GS אינו מספק מתח PoE, ולכן מצלמה או נקודת גישה הדורשת PoE תזדקק לספק כוח נפרד או למזריק מתאים.

קיבולת מיתוג ומנגנוני העברת מידע

קיבולת המיתוג של MS116GS היא 32Gbps, וטבלת כתובות ה-MAC מכילה עד 8K רשומות. המתג משתמש בשיטת Store and Forward: מסגרת Ethernet מתקבלת ונבדקת לפני העברתה ליעד. עיצוב המיתוג אינו חוסם, ומאפשר העברה וסינון בהתאם לקיבולת החיבור הקווי. בקרת זרימה IEEE 802.3x מיועדת להפחית עומס בחיבורי Full Duplex, וב-Half Duplex נתמך מנגנון backpressure. אלה נתוני התכנון של הדגם, ולא תוצאה של בדיקת ביצועים בסביבה מסוימת.

תעדוף תעבורה, בידוד ומניעת לולאות

המתג תומך ב-QoS לפי 802.1P/DSCP, כך שתעבורה המסומנת בעדיפות יכולה לקבל טיפול מתאים ללא מערכת ניהול ידנית. מתגי החומרה בחזית מאפשרים להפעיל מצב Isolation ומצב Loop Prevention. במצב בידוד, הפורטים 1–14 מופרדים זה מזה ויכולים להעביר נתונים אל פורטי ה-uplink, פתרון שימושי כאשר רוצים לצמצם תקשורת ישירה בין התקני קצה. מניעת לולאות מנטרת ומטפלת בנתיבים מעגליים העלולים לשבש רשת. במצב ברירת המחדל, הפורטים יכולים לתקשר זה עם זה כרגיל.

התקנה על שולחן או בארון תקשורת

מידות המארז הן 294 × 140 × 44 מ״מ. גוף המתכת מסייע בפיזור חום, והפעולה ללא מאוורר מתאימה לסביבות שבהן חשוב לשמור על שקט. ניתן להניח את המתג על משטח יציב בעזרת רגליות הגומי, או לחבר אליו את תושבות ההתקנה ולמקם אותו במסד. בחבילה נכללים מתג MS116GS, כבל חשמל, רגליות גומי, ערכת התקנה במסד ומדריך התקנה. המבנה הגמיש מתאים גם לפריסה זמנית על שולחן וגם לתשתית מסודרת בארון תקשורת.

חשמל, חיווי ותנאי סביבה

המתג מקבל מתח של 100–240VAC בתדר 50/60Hz, והחיבור לחשמל נעשה באמצעות כבל החשמל המצורף. נוריות החיווי מציגות מצב מתח, קישור או פעילות ומהירות 1000Mbps לכל פורט רלוונטי. טווח טמפרטורת העבודה הוא 0 עד 40 מעלות צלזיוס, וטווח הלחות בעבודה הוא 10% עד 90% ללא עיבוי. טמפרטורת האחסון היא ‎-40 עד 70 מעלות, ולחות האחסון היא 5% עד 90% ללא עיבוי. הדגם עומד בתקני CE ו-RoHS.

תקנים וכבלים תואמים

MS116GS תומך בתקנים IEEE 802.3i,‏ 802.3u,‏ 802.3ab,‏ 802.3x ו-802.1p. לחיבור 10BASE-T ניתן להשתמש בכבל UTP מקטגוריה 3, 4 או 5 עד 100 מטר. לחיבור 100BASE-TX או 1000BASE-T נדרש כבל UTP מקטגוריה 5, 5e ומעלה עד 100 מטר; עבור Gigabit, הבחירה המעשית היא Cat 5e ומעלה. המהירות בפועל תלויה גם בכרטיס הרשת, באיכות הכבל וביכולת ההתקן שבצד השני.

למי מתאים MERCUSYS MS116GS

זהו פתרון מתאים למי שצריך מספר גדול של חיבורי Gigabit בלי לנהל VLAN, כתובות או הגדרות דרך דפדפן. הוא יכול לרכז ציוד קווי בחדר עבודה, במשרד, בעסק קטן או במערכת מצלמות שבה ההתקנים מקבלים חשמל בנפרד. מי שזקוק לניהול מרחוק, ליצירת VLAN מוגדרים, לצבירת קישורים או לאספקת PoE צריך לבחור מתג מנוהל או מתג PoE ייעודי. MS116GS מתמקד בהרחבה פשוטה, צפויה ושקטה של רשת Ethernet.

נקודות חשובות לפני החיבור

יש להקצות אחד מהפורטים לחיבור הנתב או הרשת הקיימת, ולכן מספר התקני הקצה הזמינים תלוי בתצורת החיבור. המתג אינו מחליף נתב, שרת DHCP או חומת אש, אלא מרחיב את מספר חיבורי ה-Ethernet באותה רשת. לקבלת קישור Gigabit יש לוודא שגם הפורט בציוד המחובר וגם הכבל תומכים במהירות זו. אם משתמשים במצב הבידוד, חשוב לחבר את ציוד ה-uplink לפורטים המתאימים ולזכור שהתקנים בפורטים 1–14 לא יתקשרו ישירות זה עם זה.

שאלות ותשובות על MERCUSYS MS116GS

כמה פורטים יש ב-MERCUSYS MS116GS?

יש 16 פורטי RJ45, וכל אחד מהם תומך אוטומטית במהירויות 10, 100 או 1000Mbps בהתאם לחיבור.

האם MS116GS הוא מתג מנוהל?

לא. זהו מתג לא מנוהל מסוג Plug and Play, ללא צורך בהגדרה וללא ממשק ניהול למשתמש.

האם המתג מספק PoE?

לא. פורטי ה-RJ45 מעבירים נתוני Ethernet בלבד ואינם מספקים חשמל להתקני PoE.

האם ניתן להתקין אותו בארון תקשורת?

כן. MS116GS מתאים להתקנה במסד, וערכת תושבות למסד כלולה בחבילה; אפשר גם להציבו על שולחן.

מהי קיבולת המיתוג של הדגם?

קיבולת המיתוג היא 32Gbps, וטבלת כתובות ה-MAC תומכת בעד 8K רשומות.

מה עושה מצב Isolation?

כאשר מצב הבידוד מופעל, הפורטים 1–14 מבודדים זה מזה ויכולים לתקשר עם פורטי ה-uplink.

האם קיימת הגנה מפני לולאת רשת?

כן. מצב Loop Prevention מנטר ומטפל בבעיות לולאה כדי למנוע הפרעות הנוצרות מנתיבים מעגליים.

האם המתג כולל מאוורר?

לא. MS116GS פועל ללא מאוורר, ולכן אינו מוסיף רעש מאוורר לסביבת העבודה.

איזה כבל נדרש לחיבור Gigabit?

לחיבור 1000BASE-T נדרש כבל UTP מקטגוריה 5e ומעלה, באורך של עד 100 מטר.

מה כלול באריזה?

האריזה כוללת מתג MS116GS, כבל חשמל, רגליות גומי, ערכת התקנה במסד ומדריך התקנה.
