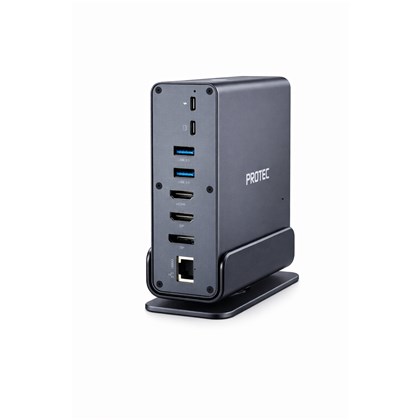

Protec DM301 – תחנת עגינה USB-C ‏15‑ב‑1 עם שני HDMI, ‏DisplayPort ורשת Gigabit

Protec DM301 – תחנת עגינה USB-C ‏15‑ב‑1 עם שני HDMI, ‏DisplayPort ורשת Gigabit היא תחנת עגינה המתחברת למחשב מארח דרך USB-C ומרכזת חיבורי תצוגה, רשת, אחסון נשלף, שמע והתקני USB. היצרן מציג אותה כדגם 15‑ב‑1. בין החיבורים המוצהרים נמצאים שתי יציאות HDMI, יציאת DisplayPort 1.4, חיבור רשת RJ45 מסוג Gigabit, קורא כרטיסי SD ו-TF וכניסת USB-C להעברת חשמל בתקן PD 3.0. לפני בחירה כדאי לבדוק לא רק אילו שקעים יש בתחנה, אלא גם אילו יכולות תצוגה וטעינה מספק המחשב שאליו היא תחובר.

יציאות התצוגה של תחנת העגינה

בדגם זה שתי יציאות HDMI, שכל אחת מהן מסומנת במפרט היצרן כיציאה התומכת עד 4K בקצב 60Hz. נוסף עליהן קיימת יציאת DisplayPort 1.4 המסומנת עד 8K בקצב 60Hz. אלה נתוני המקסימום המוצהרים לכל יציאה, ולא התחייבות לכך שכל המסכים יפעלו יחד ברזולוציות המרביות. אם מתכננים לחבר כמה צגים, יש להתאים לכל אחד מהם חיבור מתאים ולבדוק מראש גם את יכולות המחשב, הכבלים והצגים עצמם.

התחנה תומכת ב-MST, יכולת הרלוונטית לחלוקת אות תצוגה למספר מסכים במערכות שתומכות בה. אין להסיק מכך שכל מחשב עם שקע USB-C יוכל להפעיל שלושה מסכים חיצוניים כתצוגות מורחבות. התוצאה בפועל תלויה בתמיכת המחשב ב-DisplayPort Alt Mode וב-MST, במערכת ההפעלה, במעבד הגרפי וברוחב הפס הזמין. ב-macOS שימוש ב-MST עשוי להוביל לשיקוף תצוגה; לכן אין להסתמך על התחנה כהבטחה לשלוש תצוגות מורחבות במחשב Mac.

התאמת חיבור ה-USB-C למחשב המארח

חיבור המארח של התחנה הוא USB-C, אך צורת המחבר לבדה אינה מאשרת שכל התכונות יהיו זמינות. מי שזקוק ליציאות הווידאו צריך לוודא שהמחשב תומך בהעברת אות תצוגה דרך USB-C באמצעות DisplayPort Alt Mode. מי שמתכנן עבודה עם כמה מסכים צריך לבדוק בנפרד את יכולות ה-MST, מערכת ההפעלה והמעבד הגרפי שלו. גם סוג הכבל ורוחב הפס הזמין עשויים להשפיע על התצוגה המתקבלת. בדיקה לפי דגם המחשב והמסכים עדיפה על הסתמכות על מספר יציאות התצוגה בתחנה בלבד.

חיבורי USB להעברת נתונים ולהתקנים

לפי רשימת החיבורים של היצרן, התחנה כוללת שתי יציאות USB 3.0 Gen 2 במהירות מוצהרת של 10Gbps, יציאת USB 3 במהירות 5Gbps ושתי יציאות USB 2 במהירות 480Mbps. הרשימה מציינת גם חיבור USB-C להעברת נתונים במהירות 5Gbps וחיבור USB-C נוסף במהירות 10Gbps. לצדם יש להבחין בין חיבור ה-USB-C למחשב המארח לבין כניסת ה-USB-C המיועדת ל-PD. בחירת שקע לפי המהירות המוצהרת חשובה במיוחד כשמחברים התקן אחסון, בעוד שלהתקנים אחרים עשויה להספיק יציאת USB 2.

רשת קווית, כרטיסי זיכרון ושמע

שקע RJ45 מספק חיבור לרשת קווית מסוג Gigabit LAN. הוא מיועד למי שמעדיף להתחבר לרשת באמצעות כבל במקום להסתמך על חיבור אלחוטי, בכפוף לתשתית הרשת שאליה הוא מתחבר. התחנה כוללת גם קורא לכרטיסי SD ו-TF, כך שאפשר לבדוק התאמה לסוג הכרטיס שבו משתמשים לפני חיבור ציוד נוסף. שקע שמע בגודל 3.5 מ״מ משלים את אפשרויות החיבור. המפרט אינו מבטיח קצב העברה מסוים לכרטיסי הזיכרון או תכונות שמע מעבר לעצם קיום השקע.

כניסת PD 3.0 והעברת חשמל דרך התחנה

התחנה כוללת כניסת USB-C בתקן PD 3.0 להעברת חשמל דרך התחנה, עם נתון מרבי מוצהר של עד 100W. זהו גבול יכולת מוצהר של חיבור ה-PD, ולא הבטחה שכל מחשב יקבל בפועל הספק של 100W. ההספק הזמין תלוי, בין היתר, במקור החשמל ובתאימות המחשב. אם טעינה דרך תחנת העגינה חיונית לשימוש המתוכנן, יש לבדוק מה דורש דגם המחשב ומה מספק מקור החשמל שבו משתמשים. אין להסיק מהמפרט שמטען למחשב כלול.

מבנה התחנה והמעמד המסתובב

גוף התחנה עשוי אלומיניום בגוון אפור חלל, והמפרט מציין מעמד מסתובב הניתן לניתוק. המעמד הוא מאפיין של התחנה עצמה; הוא אינו מעיד על מתקן עיגון נפרד, על ציוד שמותקן מראש או על תמיכה בשיטת התקנה שלא צוינה. אפשר להביא בחשבון את אפשרות ניתוק המעמד כשמתכננים את מיקום התחנה על שולחן העבודה. אין במפרט שנמסר מידות, משקל או זווית סיבוב מדויקת, ולכן כדאי שלא לבסס החלטת התאמה פיזית על נתונים כאלה ללא בדיקה נוספת.

מה לבדוק לפני בחירת תחנת העגינה

תחילה יש לרשום אילו חיבורים נדרשים בפועל: מספר המסכים וסוג כניסותיהם, רשת קווית, כרטיסי SD או TF, שקע שמע והתקני USB. לאחר מכן יש להשוות בין הדרישות לבין החיבורים המוצהרים בתחנה, בלי לבלבל בין יציאות נתונים, כניסת PD וחיבור המארח. לעבודה עם כמה מסכים, הנתון החשוב אינו רק שלוש יציאות הווידאו, אלא שילוב יכולות המחשב, מערכת ההפעלה, הכבלים ורוחב הפס. אם נדרשת גם טעינה, יש לבדוק בנפרד את דרישות המחשב ואת מקור החשמל. כך ניתן להעריך התאמה לשימוש המתוכנן בלי להניח שכל ערכי המקסימום יתקבלו בו־זמנית.

שאלות ותשובות

איך התחנה מתחברת למחשב?

התחנה משתמשת בחיבור מארח USB-C. זמינות תכונות התצוגה תלויה גם ביכולות המחשב המחובר.

כמה יציאות HDMI יש בתחנה?

יש שתי יציאות HDMI, וכל אחת מסומנת במפרט היצרן עד 4K בקצב 60Hz.

איזו יציאת DisplayPort קיימת?

קיימת יציאת DisplayPort 1.4 המסומנת במפרט עד 8K בקצב 60Hz.

האם אפשר להפעיל שלושה מסכים חיצוניים?

התחנה מציעה שלוש יציאות תצוגה, אך הפעלת שלושה מסכים תלויה במחשב, בתמיכת Alt Mode ו-MST, במערכת ההפעלה, ברוחב הפס ובכבלים.

האם MST מבטיח תצוגות מורחבות ב-macOS?

לא. ב-macOS שימוש ב-MST עשוי להציג שיקוף, ואין הבטחה למספר תצוגות מורחבות.

האם יש חיבור לרשת קווית?

כן. בתחנה קיים שקע RJ45 לחיבור לרשת Gigabit LAN.

אילו כרטיסי זיכרון אפשר לחבר לקורא?

קורא הכרטיסים המוצהר בתחנה מיועד לכרטיסי SD ו-TF.

מהן מהירויות יציאות ה-USB לנתונים?

הרשימה כוללת יציאות USB במהירויות מוצהרות של 10Gbps, ‏5Gbps ו-480Mbps, בהתאם ליציאה המסוימת.

האם כניסת ה-PD מבטיחה טעינת מחשב ב-100W?

לא. PD 3.0 מצוין עד 100W, אך ההספק בפועל תלוי במקור החשמל ובתאימות המחשב.

האם המעמד הוא מתקן עיגון נפרד?

לא כך הוא מתואר במפרט. היצרן מציין מעמד מסתובב הניתן לניתוק כחלק ממאפייני התחנה.
