לוח אם Gigabyte B650E EAGLE AM5 ATX DDR5

Gigabyte B650E EAGLE למערכת AMD AM5 מודרנית

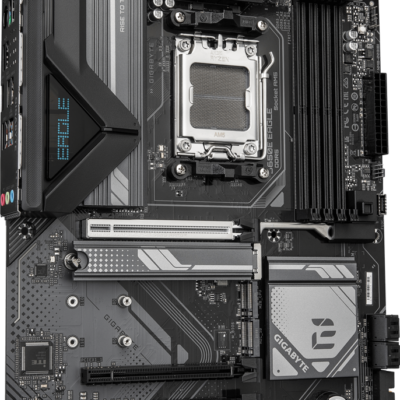

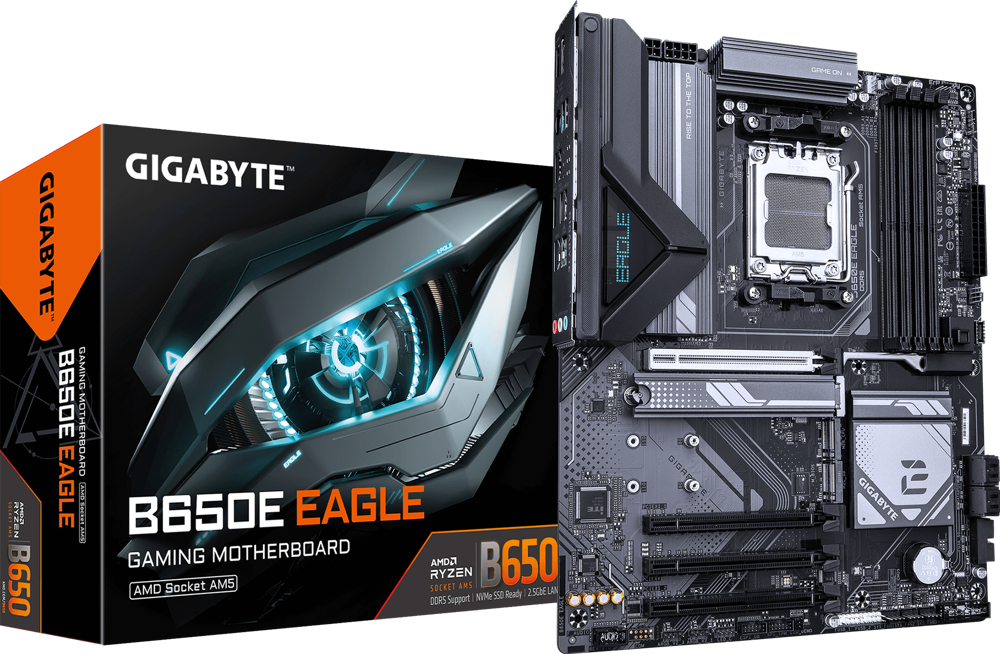

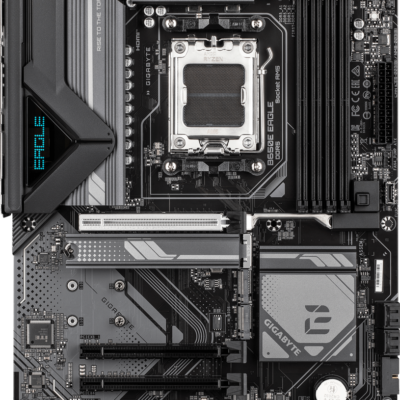

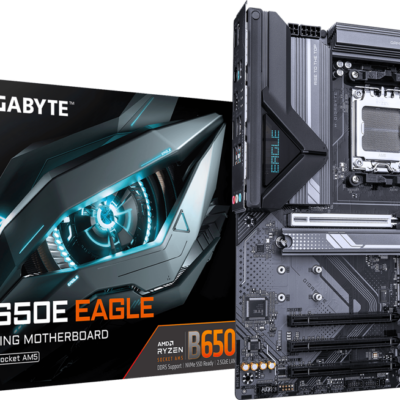

Gigabyte B650E EAGLE הוא לוח אם בתצורת ATX, במידות 30.5 על 24.4 ס״מ, המבוסס על תושבת AMD AM5 ועל ערכת השבבים AMD B650. דגם היצרן המדויק הוא B650E EAGLE, ללא הסיומת WIFI6E, ולכן הוא מציע רשת קווית אך אינו כולל Wi-Fi או Bluetooth מובנים. הלוח תומך במעבדי AMD Ryzen מסדרות 7000, 8000 ו־9000 ומתאים לבניית מחשב נייח מודרני עם מגוון אפשרויות אחסון והרחבה. מערך אספקת החשמל הדיגיטלי בנוי בתצורת 8+2+2 פאזות, עם חיבור מתח ראשי של 24 פינים וחיבורי 8+4 פינים למעבד. גוף קירור באזור ה־MOSFET ומשטח תרמי בדירוג 5W/mK מסייעים בפינוי החום ממערכת אספקת המתח.

ארבעה חריצי DDR5 עד 256GB

הלוח כולל ארבעה חריצי DDR5 DIMM בארכיטקטורת Dual Channel, עם קיבולת כוללת מרבית של 256GB ועד 64GB בכל חריץ. קיימת תמיכה במודולי non-ECC Unbuffered ובפרופילי AMD EXPO ו־Intel XMP, המאפשרים לטעון הגדרות זיכרון מוכנות דרך ה־BIOS. רשימת המהירויות הנתמכות כוללת DDR5-4800 ו־DDR5-5200 וכן מהירויות בהמהרה עד 8200 MT/s. המהירות המעשית תלויה בדגם המעבד, במספר המודולים, במבנה ערכת הזיכרון ובהגדרות המערכת. לכן, לפני רכישת ערכה מהירה במיוחד, מומלץ לבדוק את התאמתה לדור המעבד ולרשימת הזיכרונות התואמים של הלוח.

חריצי PCIe ואפשרויות הרחבה

חריץ PCIEX16 הראשי מחובר למעבד ותומך ב־PCIe 5.0 x16 כאשר מותקן מעבד Ryzen מסדרה 7000 או 9000. עם מעבדי Ryzen 8000 מסוג Phoenix 1 הוא פועל בתקן PCIe 4.0 וברוחב x8, ואילו עם Phoenix 2 הוא פועל ברוחב x4. מנגנון PCIe EZ-Latch Plus נועד להקל על שחרור כרטיס ההרחבה מהחריץ הראשי. בנוסף קיים חריץ פיזי x16 התומך ב־PCIe 4.0 ופועל במהירות x4, לצד שני חריצים פיזיים נוספים הפועלים כ־PCIe 3.0 x1. שני חריצי x1 חולקים רוחב פס עם מחברי SATA3 0 ו־SATA3 1, ולכן שימוש בכל אחד מהם משבית את מחבר ה־SATA המקביל.

שלושה חיבורי M.2 וארבעה חיבורי SATA

מערך האחסון כולל שלושה חיבורי M.2 מסוג Socket 3, M Key, המתאימים לכוננים באורכי 2280 או 22110. חיבור M2A_CPU תומך ב־PCIe 5.0 x4 או x2 עם מעבדי Ryzen 7000 ו־9000, אך מוגבל ל־PCIe 4.0 עם מעבדי Ryzen 8000. חיבור M2B_CPU מספק PCIe 4.0 עד x4 בהתאם למעבד, ואילו M2C_SB מחובר לערכת השבבים ופועל ב־PCIe 4.0 x2. לצד חיבורי M.2 קיימים ארבעה מחברי SATA במהירות 6Gb/s. הלוח תומך במערכי NVMe RAID 0, 1, 5 ו־10, כאשר RAID 5 זמין רק עם Ryzen 9000. בכונני SATA נתמכים RAID 0, RAID 1 ו־RAID 10.

תצוגה, USB, רשת ושמע

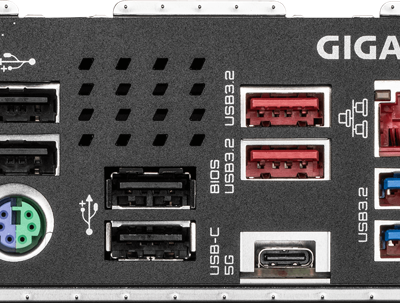

בפאנל האחורי נמצאות יציאת DisplayPort 1.4, התומכת ברזולוציה מרבית של 3840x2160 בקצב 144Hz, ויציאת HDMI 2.1 ברזולוציה מרבית של 4096x2160 בקצב 60Hz. השימוש ביציאות התצוגה מחייב מעבד בעל ליבה גרפית נתמכת, והיכולות בפועל תלויות במעבד. מערך ה־USB האחורי כולל שני חיבורי USB 3.2 Gen 2 Type-A, שני USB 3.2 Gen 1 Type-A, חיבור USB 3.2 Gen 1 Type-C וארבעה חיבורי USB 2.0. בתוך המארז זמינים מחבר קדמי USB-C בתקן USB 3.2 Gen 1, מחבר USB 3.2 Gen 1 ושני מחברי USB 2.0. בקר Realtek 2.5GbE מספק רשת קווית במהירויות 2.5Gbps,‏ 1Gbps או 100Mbps. מערכת השמע מבוססת Realtek Audio CODEC ותומכת בעד 7.1 ערוצים באמצעות הגדרת שקעי השמע בתוכנה.

קירור, תאורה ועדכון BIOS

מערכת Smart Fan 6 משתמשת בשישה חיבורי מאוורר או משאבה: חיבור למאוורר המעבד, חיבור משולב למאוורר מעבד או משאבת קירור מים, שלושה חיבורי מאווררי מערכת וחיבור נוסף למאוורר מערכת או משאבה. הלוח מאפשר לנטר מתח, טמפרטורה, מהירות מאווררים וזרימת קירור מים, לצד בקרת מהירות ואזהרת תקלה. לחיבור תאורה קיימים שלושה מחברי Addressable RGB Gen2 ומחבר RGB רגיל. תכונת Q-Flash Plus מאפשרת לעדכן את ה־BIOS באמצעות כפתור ייעודי גם ללא מעבד, זיכרון או כרטיס מסך מותקנים. הלוח כולל AMI UEFI BIOS בנפח 256Mbit, תומך ב־GIGABYTE Control Center ומתאים למערכות Windows 10 ו־Windows 11 בגרסאות 64 סיביות.

שאלות ותשובות על Gigabyte B650E EAGLE

אילו מעבדים מתאימים ל־Gigabyte B650E EAGLE?

הלוח משתמש בתושבת AM5 ותומך במעבדי AMD Ryzen מסדרות 7000, 8000 ו־9000. עבור מעבד שיצא לאחר גרסת ה־BIOS המותקנת עשוי להידרש עדכון BIOS לפני השימוש.

כמה זיכרון אפשר להתקין בלוח?

אפשר להתקין עד 256GB של DDR5 בארבעה חריצי DIMM, עד 64GB בכל חריץ. הזיכרון פועל בארכיטקטורת Dual Channel ותומך בפרופילי AMD EXPO ו־Intel XMP.

מהי מהירות הזיכרון המרבית הנתמכת?

רשימת המהירויות המוצהרת מגיעה עד DDR5-8200 MT/s בהמהרה. השגת המהירות תלויה במעבד, בערכת הזיכרון, במספר המודולים ובהגדרות ה־BIOS ואינה מובטחת בכל תצורה.

האם חריץ כרטיס המסך תומך ב־PCIe 5.0?

כן. החריץ הראשי פועל ב־PCIe 5.0 x16 עם Ryzen 7000 או 9000. עם מעבדי Ryzen 8000 הוא פועל ב־PCIe 4.0 וברוחב x8 או x4 לפי גרסת Phoenix.

כמה כונני M.2 אפשר להתקין?

בלוח קיימים שלושה חיבורי M.2 לכונני 2280 או 22110. אחד מהם תומך עד PCIe 5.0 x4 ושני האחרים פועלים בתקן PCIe 4.0, בהתאם למעבד ולחיבור.

האם הלוח כולל Wi-Fi ו־Bluetooth?

לא. דגם B650E EAGLE הרגיל אינו כולל בקר Wi-Fi או Bluetooth מובנה. ניתן להוסיף תקשורת אלחוטית באמצעות כרטיס הרחבה PCIe או מתאם USB הנרכש בנפרד.

אילו חיבורי רשת ושמע קיימים בלוח?

הרשת הקווית מבוססת על בקר Realtek 2.5GbE ותומכת גם ב־1Gbps וב־100Mbps. בקר השמע של Realtek מספק High Definition Audio ותמיכה בעד 7.1 ערוצים.

האם אפשר לחבר שני צגים ללוח?

הלוח כולל HDMI 2.1 ו־DisplayPort 1.4 ויכול לשמש לחיבור שני צגים. הפעלת היציאות, הרזולוציה וקצב הרענון מחייבים מעבד עם גרפיקה משולבת תואמת ותלויים ביכולותיו.

אילו מגבלות שיתוף קיימות בין PCIe ל־SATA?

החריצים PCIEX1_1 ו־PCIEX1_2, הפועלים כ־PCIe 3.0 x1, חולקים רוחב פס עם SATA3 0 ו־SATA3 1. שימוש באחד החריצים משבית את מחבר ה־SATA המקביל.

האם ניתן לעדכן BIOS ללא מעבד מותקן?

כן. Q-Flash Plus והכפתור הייעודי מאפשרים לעדכן BIOS מכונן USB ללא התקנת מעבד, זיכרון או כרטיס מסך, לאחר הכנת קובץ ה־BIOS בהתאם להוראות היצרן.
