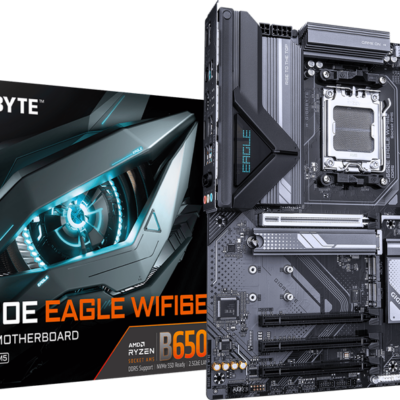

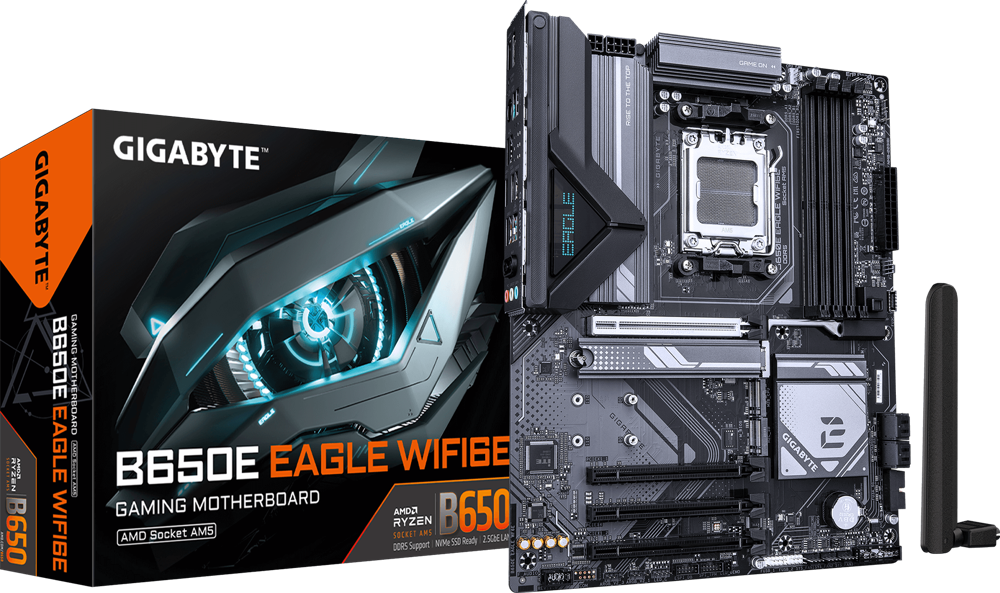

לוח אם GIGABYTE B650E EAGLE WIFI6E AM5 DDR5 ATX

לוח אם AM5 מדגם GIGABYTE B650E EAGLE WIFI6E

GIGABYTE B650E EAGLE WIFI6E, שמספר הדגם שלו B650E EAGLE WF6E, הוא לוח אם בתצורת ATX בגודל 30.5 על 24.4 ס״מ. הוא מיועד לבניית מחשב שולחני מבוסס AMD Socket AM5, עם תמיכה במעבדי Ryzen מסדרות 7000, 8000 ו-9000 ובזיכרון DDR5 בלבד. השילוב בין חריץ PCIe 5.0 לכרטיס מסך, שלושה חיבורי M.2, רשת 2.5GbE וקישוריות Wi-Fi 6E מתאים למערכת גיימינג, יצירה או עבודה שזקוקה למסלול שדרוג מודרני.

תושבת AM5, אספקת חשמל וקירור

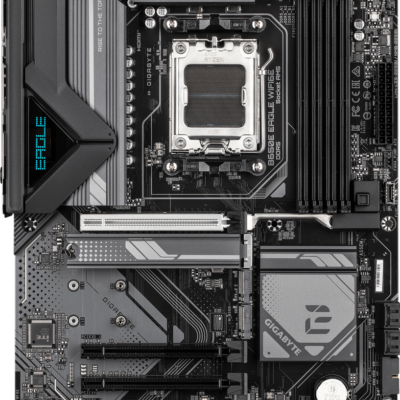

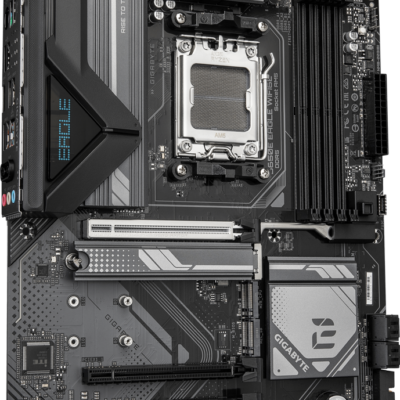

בלב הלוח נמצאות תושבת AM5 וערכת השבבים AMD B650. מערך אספקת החשמל הדיגיטלי בנוי בתצורת 8+2+2 פאזות, עם חיבורי מתח למעבד של 8 פינים ועוד 4 פינים ולוח מודפס בן שש שכבות. גוף קירור מכסה את אזור ה-MOSFET, ומגן חיבורים אחורי משולב מקל על ההתקנה במארז. תכנון Smart Fan 6 כולל שישה חיבורי מאוורר או משאבה בסך הכול, ניטור טמפרטורה ומהירות, שליטת PWM/DC ואפשרות Fan Stop בהתאם להגדרה.

זיכרון DDR5 עד 256GB

ארבעת חריצי ה-DIMM פועלים בארכיטקטורת Dual Channel ותומכים בקיבולת כוללת של עד 256GB, כלומר עד 64GB לחריץ. רשימת המהירויות מגיעה עד DDR5-8200 במצב המהרה, לצד מהירויות תקניות של 4800 ו-5200 MT/s. קיימת תמיכה בפרופילי AMD EXPO וגם Intel XMP, אך המהירות המעשית ומספר המודולים שניתן להפעיל בה תלויים במעבד, בערכת הזיכרון ובתצורה שנבחרה. מומלץ להתאים את הערכה לרשימת הזיכרונות המאומתים לפני הרכישה.

PCIe 5.0 ואפשרויות הרחבה

החריץ הראשי מחובר למעבד ופועל ב-PCIe 5.0 x16 עם מעבדי Ryzen 7000 או 9000. במעבדי Ryzen 8000 Phoenix 1 הוא מוגבל ל-PCIe 4.0 x8, וב-Phoenix 2 ל-PCIe 4.0 x4. בנוסף יש חריץ פיזי x16 הפועל ב-PCIe 4.0 x4 ושני חריצים פיזיים x16 הפועלים ב-PCIe 3.0 x1. מנגנון EZ-Latch Plus מאפשר לשחרר כרטיס מסך בלחיצה, פרט שימושי במיוחד כאשר מותקן כרטיס גדול.

שלושה חיבורי M.2 וארבעה חיבורי SATA

מערך האחסון כולל שלושה חיבורי M.2 מסוג M-Key לכונני 2280 או 22110. הראשון מספק PCIe 5.0 x4 או x2 עם Ryzen 7000/9000, והשני מספק עד PCIe 4.0 x4; החיבור השלישי מגיע מערכת השבבים ופועל ב-PCIe 4.0 x2. עם Ryzen 8000, מהירויות חיבורי ה-M.2 המחוברים למעבד משתנות לפי גרסת Phoenix. לצד הכוננים המהירים קיימים ארבעה חיבורי SATA 6Gb/s. RAID לכונני NVMe כולל 0, 1, 10 ו-5, כאשר RAID 5 זמין רק עם Ryzen 9000; מערכי SATA תומכים ב-0, 1 ו-10.

רשת, Wi-Fi 6E ושמע

לחיבור קווי יש בקר Realtek 2.5GbE התומך גם ב-1Gbps וב-100Mbps. הקישוריות האלחוטית מבוססת MediaTek MT7902 בתקן Wi-Fi 6E, עם רצועות 2.4, 5 ו-6GHz ורוחב ערוץ עד 160MHz, ובנוסף Bluetooth 5.3. מחברי האנטנה משתמשים בתכנון WIFI EZ-Plug. מערך השמע מבוסס Realtek Audio CODEC ותומך בשמע רב-ערוצי עד 7.1 דרך שלושה שקעי אודיו, לאחר הגדרה מתאימה בתוכנה.

USB, תצוגה וחיבורים שימושיים

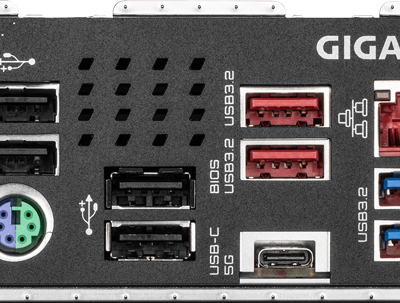

בפאנל האחורי נמצאים שני חיבורי USB 3.2 Gen 2 Type-A במהירות 10Gbps, שני USB 3.2 Gen 1 Type-A, חיבור USB-C אחד בתקן USB 3.2 Gen 1 וארבעה USB 2.0. יש גם RJ-45, חיבור PS/2 משולב, HDMI 2.1 ו-DisplayPort 1.4. יציאות התצוגה משתמשות בליבה הגרפית של המעבד: DisplayPort מגיע עד 3840x2160 ב-144Hz ו-HDMI עד 4096x2160 ב-60Hz, בכפוף ליכולות המעבד. בתוך הלוח קיימים מחבר USB-C קדמי Gen 1, מחבר USB 3.2 Gen 1 ושני מחברי USB 2.0.

תפעול, BIOS ושיקולי תאימות

Q-Flash Plus מאפשר לעדכן BIOS באמצעות כונן USB גם ללא התקנת מעבד, זיכרון או כרטיס מסך. הלוח תומך ב-Windows 10 וב-Windows 11 בגרסת 64 ביט, וכולל מחברי RGB אחד ושלושה מחברי ARGB Gen2. חשוב לתכנן את ההרחבות: שני חריצי PCIe 3.0 x1 חולקים רוחב פס עם SATA3 0 ו-SATA3 1, ולכן התקנת כרטיס באחד מהם משביתה את חיבור ה-SATA המקביל. גם נתיבי PCIe, מהירויות M.2 ויציאות התצוגה מושפעים מבחירת המעבד.

שאלות ותשובות על GIGABYTE B650E EAGLE WIFI6E

אילו מעבדים מתאימים ללוח?

הלוח מתאים למעבדי AMD Ryzen מסדרות 7000, 8000 ו-9000 המשתמשים בתושבת AM5.

איזה סוג זיכרון נדרש?

נדרש זיכרון DDR5; יש ארבעה חריצים, תמיכה ב-Dual Channel וקיבולת מרבית של 256GB.

מהי מהירות הזיכרון המרבית?

המהירות המוצהרת מגיעה עד DDR5-8200 בהמהרה, בהתאם למעבד, למודולים ולתצורת הזיכרון.

האם החריץ הראשי תומך ב-PCIe 5.0 x16?

כן עם Ryzen 7000 או 9000; מעבדי Ryzen 8000 מגבילים אותו ל-PCIe 4.0 x8 או x4 לפי גרסת Phoenix.

כמה כונני M.2 אפשר להתקין?

אפשר להתקין שלושה כונני M.2; אחד מהם תומך ב-PCIe 5.0 עם מעבד תואם ושניים ב-PCIe 4.0.

כמה חיבורי SATA קיימים?

יש ארבעה חיבורי SATA 6Gb/s, אך שימוש בחריצי PCIe x1 עשוי להשבית את SATA3 0 או SATA3 1.

האם יש Wi-Fi ו-Bluetooth מובנים?

כן. מותקנים Wi-Fi 6E MediaTek MT7902 ברצועות 2.4/5/6GHz ו-Bluetooth 5.3.

מהי מהירות הרשת הקווית?

חיבור ה-RJ-45 מבוסס Realtek 2.5GbE ותומך ב-2.5Gbps, ב-1Gbps וב-100Mbps.

האם ניתן להשתמש ביציאות HDMI ו-DisplayPort?

כן, כאשר המעבד מספק גרפיקה משולבת תואמת; הרזולוציה והקצב המרביים נקבעים גם לפי יכולות המעבד.

אפשר לעדכן BIOS בלי מעבד?

כן. Q-Flash Plus מאפשר עדכון BIOS מכונן USB ללא התקנת מעבד, זיכרון או כרטיס מסך.
